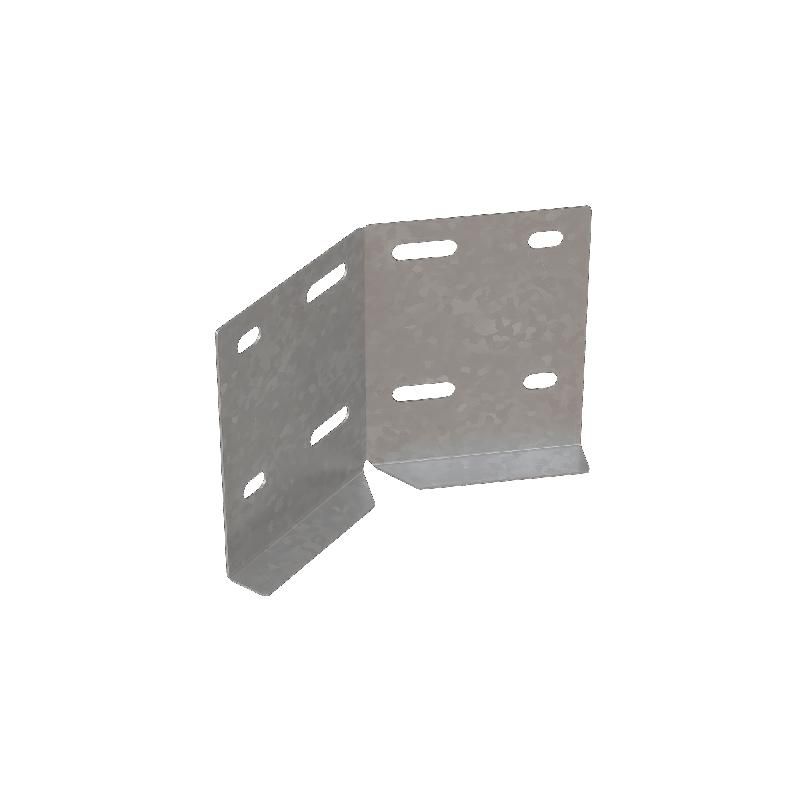

Регулируемый горизонтальный соединитель для лестничного лотка H150 s:2,0 мм N - LO42213 КМ-Профиль

Соединитель для лестничного кабельного лотка регулируемый горизонтальный, высота 150 мм, сталь 2 мм, серия КМ - элемент системы КМ-Профиль, предназначенный для гибкой сборки горизонтальных участков кабельной трассы. Обеспечивает изменение направления трассы без резки и сварки, сохраняя целостность проводки. Применяется в промышленных, офисных и жилых зданиях.

Назначение и область применения

Этот соединитель позволяет менять направление лестничного кабельного лотка в горизонтальной плоскости - например, при обходе колонн, перегородок или трубопроводов. Также служит для создания Т-образных ответвлений: одна сторона остаётся продолжением основной трассы, другая - отводится в сторону. Подходит для систем, где требуется частая адаптация маршрута к изменениям проекта. Установка возможна только внутри помещений, в условиях сухого воздуха и минимальной химической агрессии.

Технические характеристики

• Высота борта: 150 мм - совместим с лотками такого же размера;
• Толщина материала: 2 мм - обеспечивает достаточную жёсткость при нагрузках на кабели;
• Материал: оцинкованная сталь по технологии Сендзимира - устойчивость к коррозии за счёт равномерного цинкового покрытия;
• Степень защиты: не имеет собственной IP-защиты - требует установки в закрытых помещениях;
• Условия эксплуатации: соответствует ГОСТ 15150-69 - допустимо применение в классах климатического исполнения UH1–UH3 (умеренные и холодные районы, сухие внутренние среды);
• Фиксация: через болтовые соединения с другими элементами системы КМ-Профиль.

Совместимость и монтаж

Соединитель предназначен исключительно для работы с лестничными лотками той же высоты - 150 мм. Совместим с любыми комплектующими серии КМ: прямыми секциями, уголками, переходниками. Монтаж выполняется с помощью саморезов или болтов M8/M10, которые должны быть указаны в комплекте с лотком. Для надёжного контакта поверхности стыков перед сборкой необходимо выровнять и плотно прижать. Недопустимо использование с лотками других производителей, даже при одинаковой высоте - различаются формы крепёжных фланцев.

Безопасность и стандарты

Изделие изготовлено в соответствие с требованиями ГОСТ 15150-69 по климатическому исполнению. Цинкование по Сендзимиру гарантирует долговечность в нормальных условиях. Соответствует правилам устройства электроустановок (ПУЭ) для открытых кабельных трасс. Не содержит материалов, выделяющих токсины при нагреве. Элемент не рассчитан на работу во взрывоопасных зонах или в условиях повышенной влажности.

Преимущества

• Гибкость: можно регулировать угол поворота до +-15° без замены детали;
• Не требует сварки - снижает время монтажа и риск повреждения кабелей;
• Цинковое покрытие увеличивает срок службы в сравнении с обычным оксидированным металлом;
• Поддерживается всей системой КМ-Профиль - легко расширить трассу или модифицировать маршрут;
• Легко демонтировать и переустанавливать при реконструкции.

Ограничения применения

• Запрещён к использованию вне помещений - не защищён от осадков, UV-излучения и температурных скачков;
• Не подходит для агрессивных сред: химических цехов, моек, парилок, подвалов с постоянной сыростью;
• Не применяется в качестве опоры для тяжёлых кабельных bundles массой более 100 кг/м - необходима дополнительная подвеска;
• Не совместим с пластиковыми или алюминиевыми лотками - отличается форма и шаг крепления.

Примеры использования

• Обход колонны в серверной комнате - вместо прямого участка установлен этот соединитель под углом;
• Отвод кабелей от главной трассы к группе шкафов управления в цеху - создаёт T-образный выход;
• Переход между двумя уровнями лотка в торговом центре - когда потолочные конструкции мешают прямому прохождению;
• Адаптация трассы после перепланировки офиса - без демонтажа всего участка достаточно просто повернуть соединитель.

Практические советы

• Перед заказом проверьте точную высоту существующего лотка - даже 5 мм расхождения могут помешать герметичному соединению;
• Используйте только болты и гайки того же стандарта, что и другие элементы системы КМ-Профиль - чаще всего M8 x 16 мм;
• На длинных участках с несколькими поворотами добавьте поддерживающие кронштейны каждые 1,5 метра - чтобы избежать прогиба;
• При необходимости смонтировать несколько таких соединителей подряд - учтите суммарный угол поворота; максимальный эффект достигается при чередовании положений;
• Проверяйте наличие цинкового покрытия на месте среза - если металл поблёк или виднеются красноватые пятна, изделие повреждено и не подлежит установке.
