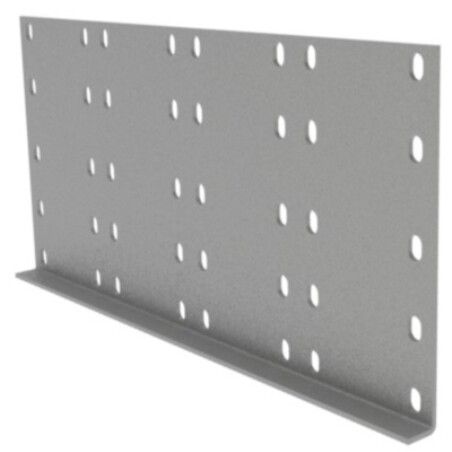

Соединитель горизонтальный H 150 мм L 400 мм, цинк-ламельный (аналог горячеоцинкованный) | UGH450HDZL DKC ДКС

Соединитель горизонтальный H 150 мм L 400 мм цинк-ламельный (аналог горячеоцинкованный) от DKC предназначен для надёжного соединения кабельных лотков серии U5 Combitech с высотой стенки 150 мм. Артикул ugh450hdzl обеспечивает долговечную работу в условиях повышенной влажности и агрессивной среды благодаря специальному цинк-ламельному покрытию.

Назначение и область применения

Этот продольный соединитель используется для сборки длинных участков кабельной трассы из лотков серии U5 Combitech. Подходит для горизонтальных участков систем прокладки кабелей в помещениях и на открытых площадках - например, на заводах, в распределительных пунктах, на объектах ЖКХ и энергетике. Применяется там, где требуется сохранить целостность трассы при температурных деформациях или механических нагрузках.

Технические характеристики

• Высота: 150 мм - соответствует стандартным лоткам серии U5 Combitech;
• Длина: 400 мм - оптимальная для равномерного распределения усилий при соединении;
• Толщина материала: 2,5 мм - обеспечивает жёсткость и устойчивость к прогибу;
• Материал корпуса: нержавеющая сталь - гарантирует прочность и срок службы;
• Покрытие: цинк-ламельное - сложное многослойное покрытие на базе магниевой смолы с частицами цинка и алюминия; повышает коррозионную стойкость выше обычного цинкования;
• Тип соединения: шарнирное - позволяет компенсировать небольшие углы и перемещения при монтаже;
• Огнестойкость: да - материал не поддерживает горение и сохраняет функциональность при воздействии пламени;
• Цвет: серый - единый цветовой ряд с другими элементами серии U5 Combitech.

Совместимость и монтаж

Соединитель ugh450hdzl совместим исключительно с кабельными лотками и аксессуарами серии U5 Combitech с высотой стенки 150 мм. Для фиксации используются:

• Гайки М6 (арт. СМ100600);
• Болты М6×16 (арт. СМ010616).

На поверхности соединителя предусмотрено 8 перфорированных отверстий - они расположены симметрично для равномерного распределения нагрузки. Установка выполняется путём выравнивания двух лотков, совмещения отверстий и затяжки крепёжа до плотного контакта. Шарнирный механизм допускает небольшую angular-компенсацию (до +-5°), что снижает риск возникновения внутренних напряжений при монтаже на неровном основании.

Безопасность и стандарты

Соединитель горизонтальный H 150 мм L 400 мм цинк-ламельный соответствует требованиям к огнестойкости и электроизоляционной безопасности для кабельных систем. Нержавеющая сталь и цинк-ламельное покрытие обеспечивают соответствие нормам по экологической и пожарной безопасности. Сертификация продукта подтверждает применение в промышленных и коммерческих объектах согласно ГОСТ Р 50571 и IEC 61537.

Преимущества

• Улучшенная коррозионная стойкость за счёт цинк-ламельного покрытия - лучше, чем у обычного цинкования аналогичной толщины;
• Сохранение прочностных характеристик даже после длительной эксплуатации в сыром воздухе или на открытом воздухе;
• Шарнирное соединение снижает вероятность растрескивания сварных швов при термических расширениях;
• Стандартизированная форма и отверстия позволяют использовать уже имеющийся крепёж из комплекта U5 Combitech;
• Не требует дополнительной защиты или окраски после установки.

Ограничения применения

• Не для вертикальных участков - предназначен только для горизонтального монтажа;
• Не рекомендуется использовать с лотками других серий или с высотой стенки отличной от 150 мм - возможна потеря герметичности и прочности;
• Цинк-ламельное покрытие не заменяет полностью нержавеющую сталь - в агрессивных химических средах (например, морской воздух с высокой солёностью) предпочтителен вариант из чистой нержавейки;
• Запрещена сварка или точечная резка детали - это нарушает целостность покрытия и снижает коррозионную стойкость.

Примеры использования

• Соединение секций кабельных лотков в технологическом цехе металлургического предприятия;
• Обустройство трассы для силовых кабелей в подземном паркинге с высокой влажностью;
• Прокладка кабеля вдоль производственной линии на пищевом предприятии, где важна чистота и устойчивость к мойке;
• Альтернатива дорогостоящим цельносварным решениям при модульной сборке трассы.

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый уровень - шарнирный соединитель компенсирует малые перепады, но не большие перекосы;
• Используйте только указанный крепёж (М6 гайки и болты) - другие размеры могут вызвать проскальзывание или повреждение резьбы;
• При работе в зонах с частыми вибрациями дополнительно используйте пластиковые или металлические антивибрационные прокладки под головки болтов;
• Проверяйте состояние покрытия перед установкой - наличие глубоких царапин или сколов требует обработки антикоррозийным составом на основе цинка;
• Соединитель ugh450hdzl можно заказывать в запас - он часто нужен при удлинении трассы во время модернизаций.
