Лоток перфорированный 600х150х3000х2мм, лонжерон, цинк-ламельный | USH356ZL DKC ДКС

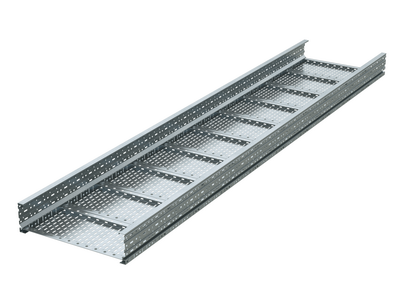

Лоток кабельный листовой 600х150х3000 мм, толщина 2 мм, цинк-ламельный, лонжерон DKC - это усиленный перфорированный лоток серии U5 Combitech от DKC, предназначенный для надежной прокладки кабелей на протяженных трассах в условиях повышенных механических нагрузок и агрессивной среды.

Назначение и область применения

Лоток кабельный листовой 600х150х3000 мм, толщина 2 мм, цинк-ламельный, лонжерон DKC используется для прокладки силовых и контрольных кабелей на промышленных объектах, в портах, на верфях, в производственно-складских зонах и других местах с длительными пролетами между опорами. Подходит для систем, где важна высокая несущая способность, вентиляция трассы и быстрый доступ к кабелям. Применяется там, где требуется устойчивость к вибрациям, коррозии и механическим воздействиям.

Технические характеристики

• Размеры: 600 мм (ширина) × 150 мм (высота) × 3000 мм (длина)
• Толщина материала: 2 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламель - композитное покрытие на базе магниевой смолы с частицами цинка и алюминия
• Полезное сечение: 78 000 мм2
• Исполнение: усиленное (повышенная жесткость и несущая способность)
• Перфорация: есть на боковых стенках и в основании для крепления и вентиляции
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Серия: U5 Combitech

Совместимость и монтаж

Лоток кабельный листовой 600х150х3000 мм, толщина 2 мм, цинк-ламельный, лонжерон DKC не имеет встроенного соединительного элемента - для сборки трассы требуются внешние фланцевые соединители или болтовые крепления. Монтажная перфорация позволяет закрепить лоток к кронштейнам, потолочным или настенным несущим конструкциям с шагом до 3 метров. Для длинных участков рекомендуется использовать поддерживающие крепления через каждые 1,5–2 м. Установка возможна как горизонтально, так и вертикально. Соединение с другими элементами серии U5 Combitech осуществляется совместимыми деталями (углы, переходники, ответвления).

Безопасность и стандарты

• Соответствует ГОСТ 30546.1-98 по сейсмоустойчивости
• Имеет свидетельство Российского морского регистра судоходства
• Не распространяет пламя - класс огнестойкости подтвержден
• Электрическая проводимость: материал является проводником - при необходимости требуется заземление всей трассы

Преимущества

• Высокая несущая способность благодаря усиленному исполнению и жесткой конструкции из лонжеронов и траверсов
• Цинк-ламельное покрытие обеспечивает в 1,5–2 раза большую коррозионную стойкость по сравнению с обычным гальваническим цинком такой же толщины
• Перфорация по всему периметру улучшает теплоотвод и снижает риск перегрева кабелей
• Легкий доступ к кабелям - не требуется снимать крышку, достаточно открыть боковые стороны
• Сейсмостойкость - сохраняет целостность при вибрациях и ударных нагрузках

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями (более +100 C)
• Не следует применять в средах с постоянным воздействием кислот, щелочей или сильных растворителей - даже цинк-ламельное покрытие не защищает от химической эрозии
• Требуется обязательное заземление всей системы при использовании в электроустановках
• Отсутствие крышки - не подходит для помещений с высоким уровнем пыли или попаданием жидкостей без дополнительной защиты

Примеры использования

• Прокладка кабелей питания и управления на промышленном конвейере в цеху металлургического завода
• Кабельная трасса в портовых терминалах - устойчива к соленому воздуху и влаге
• Подвесные трассы в складских ангарах с высокими потолками и большими пролетами
• Кабельные каналы на судах и причальных сооружениях - соответствие морскому регистру гарантирует долговечность в морской среде

Практические советы

• При проектировании трассы учтите, что ширина лотка - 600 мм - требует достаточного свободного пространства для установки и обслуживания
• Для крепления используйте болты M8–M10, подходящие к перфорационным отверстиям
• При монтаже на длинных пролетах (более 2,5 м) обязательно применяйте промежуточные опоры - максимальный прогиб допускается не более 1/200 длины
• Проверьте совместимость с другими элементами серии U5 Combitech перед заказом дополнительных компонентов
• При хранении и транспортировке избегайте деформаций - лоток прочный, но не бесконечно жесткий
