Соединитель шарнирный вертикальный H 150 мм, цинк-ламельный(аналог горячеоцинкованный) | UVH050HDZL DKC ДКС

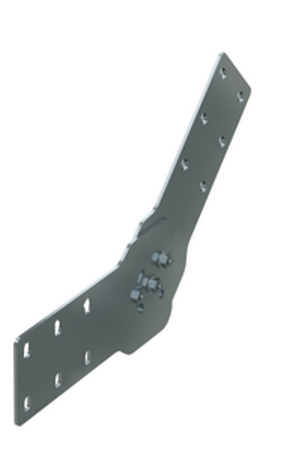

Соединитель шарнирный вертикальный 150 мм цинк-ламельный от DKC (ДКС), артикул uvh050hdzl, предназначен для создания регулируемых вертикальных переходов в кабельных лотках системы U5 Combitech. Он обеспечивает гибкий угол наклона трассы без необходимости резки или сварки.

Назначение и область применения

Шарнирный соединитель используется там, где требуется изменить направление кабельной трассы под углом - например, при переходе между этажами, вокруг препятствий или при уклоне лотка. Подходит для систем с высотой борта лотка 150 мм. Применяется в промышленных объектах, энергетике, на заводах, в логистических комплексах - там, где важна адаптивность и быстрый монтаж.

Технические характеристики

• Тип соединения: винтовой разъем - позволяет легко собирать и разбирать элементы без инструментов
• Высота борта лотка: 150 мм - совместим с лотками этой высоты, независимо от ширины
• Материал корпуса: сталь оцинкованная толщиной 2 мм - прочная, устойчивая к деформациям
• Покрытие: цинк-ламельное - защищает от коррозии, эквивалентно по качеству горячему цинкованию
• Цвет: серый - соответствует цвету лотков системы U5 Combitech
• Исполнение: угловое с разъемом - обеспечивает поворот в одной плоскости, фиксируется в нужном положении

Совместимость и монтаж

Соединитель шарнирный вертикальный 150 мм цинк-ламельный совместим исключительно с лотками системы U5 Combitech. Крепится через встроенные отверстия под метизы ДКС - все необходимые болты и гайки уже входят в комплект. Монтаж выполняется вручную: совмещаете соединитель с торцом лотка, закручиваете крепеж до упора. Угол наклона задается вручную - фиксируется самопроизвольно благодаря усилию затяжки.

Безопасность и стандарты

Покрытие цинк-ламельное соответствует требованиям к антикоррозийной защите, аналогичным горячего цинкования (ГОСТ 14918). Нет открытых токоведущих частей - безопасен при работе рядом с кабелями. Не содержит опасных материалов согласно RoHS.

Преимущества

• Не требует сварки или резки - экономит время на монтаже
• Фиксация угла без дополнительных деталей - просто поверните и зажмите
• Все крепежи в комплекте - не нужно докупать болты
• Цинк-ламельное покрытие долговечно даже во влажных средах
• Совместимость с широким спектром лотков - не зависит от ширины, только от высоты 150 мм

Ограничения применения

• Подходит только для лотков с высотой борта 150 мм - не работает с 100 мм или 200 мм
• Не предназначен для нагрузок выше класса лотков U5 Combitech - не используйте как опору для тяжелых труб или оборудования
• Запрещено применять в условиях постоянного механического воздействия (вибрация, удары) - возможна потеря фиксации угла
• Не рассчитан на погружение в жидкости - хотя покрытие устойчиво к влаге, не является герметичным

Примеры использования

• Переход с первого этажа на второй через технологический колодец
• Обход вентиляционных каналов в производственном цехе
• Уклон трассы для естественного стока воды вдоль лотка
• Смена направления трассы в ограниченном пространстве

Практические советы

• Перед установкой проверьте, что торцы лотков ровные - искривление снижает надежность контакта
• Затягивайте крепеж равномерно - перекос может вызвать люфт или повреждение резьбы
• При длительной эксплуатации в агрессивной среде периодически осматривайте покрытие - при появлении белого налета (белой ржавчины) рекомендуется обработка антраконом
• Не используйте этот соединитель вместо жесткого поворота - для постоянных углов лучше выбрать готовый угловой элемент
• Артикул uvh050hdzl - всегда заказывайте в паре с лотками U5 Combitech, чтобы гарантировать совместимость
