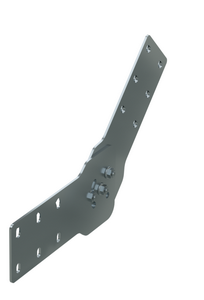

Соединитель шарнирный вертикальный U5 Combitech H 150 мм DKC (ДКС) UVH050

Соединитель шарнирный вертикальный H 150 мм от DKC (ДКС), артикул uvh050, предназначен для создания регулируемых вертикальных переходов в кабельных трассах системы U5 Combitech. Он обеспечивает гибкий угол наклона между лотками, сохраняя целостность проводки и упрощая монтаж на объектах со сложной конфигурацией.

Назначение и область применения

Соединитель шарнирный вертикальный H 150 мм используется для изменения направления кабельной трассы под углом в вертикальной плоскости. Применяется там, где требуется плавный переход между горизонтальными участками лотков - например, при обходе оборудования, перепадах уровня пола или выходе через перекрытия. Подходит для систем с лотками высотой борта 150 мм, независимо от их ширины.

Технические характеристики

• Высота: 150 мм
• Материал корпуса: сталь оцинкованная, с горячим цинкованием
• Толщина стенки: 2 мм
• Тип соединения: винтовой разъем
• Исполнение: угловое, шарнирное
• Цвет: серый
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - допускает работу в условиях повышенной влажности, температур до –40 C и в помещениях с агрессивной средой
• Покрытие: непрерывное холодное цинкование - равномерное антикоррозийное покрытие по всей поверхности

Совместимость и монтаж

Соединитель шарнирный вертикальный H 150 мм совместим с лотками системы U5 Combitech, имеющими высоту борта 150 мм. Крепление осуществляется с помощью специальных метизов ДКС - они входят в комплект и не требуют дополнительной закупки. Монтаж выполняется вручную: фиксируются болты на обоих концах соединителя, после чего угол наклона регулируется до нужного положения и затягивается. Нет необходимости в сварке или дополнительных крепежных элементах.

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению по ГОСТ 15150 и обеспечивает долговечную работу в условиях, указанных в маркировке ОМ2/У2/УХЛ2/ХЛ2. Оцинкованная сталь защищает от коррозии даже в агрессивных средах, что снижает риск аварийных ситуаций из-за разрушения металла.

Преимущества

• Регулируемый угол наклона - позволяет точно адаптировать трассу под реальные условия монтажа
• Готовый комплект крепежа - экономит время на сборке и исключает ошибки при подборе метизов
• Высокая прочность материала - сталь 2 мм гарантирует жесткость и устойчивость к механическим нагрузкам
• Антикоррозийная защита - продлевает срок службы в сырых, промышленных и наружных условиях
• Совместимость с широким спектром лотков - не зависит от ширины, лишь от высоты борта 150 мм

Ограничения применения

• Не предназначена для использования с лотками другой высоты борта - менее или более 150 мм
• Не рекомендуется применять в качестве основного несущего элемента - только как переходник между лотками
• Запрещено использовать в средах с постоянным воздействием открытого огня или высоких температур выше +80 C
• Не подходит для автоматических систем с частыми вибрациями без дополнительной фиксации

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в распределительном щите
• Обход трубопровода или оборудования в цеху с ограниченным пространством
• Подключение кабельных трасс к этажным щитовым на разных уровнях
• Монтаж в зонах с перепадом полов - например, в лабораториях или на производствах с технологическим оборудованием

Практические советы

• Перед установкой проверьте соответствие высоты борта лотка - должна быть строго 150 мм
• При регулировке угла используйте уровень - точность наклона влияет на равномерность распределения кабелей
• После монтажа обязательно затяните все винты - недостаточное усилие может вызвать люфт и повреждение кабелей
• При использовании в местах с высокой запыленностью периодически осматривайте соединители - оцинковка устойчива, но грязь может задерживать влагу
• Соединитель шарнирный вертикальный H 150 мм от DKC (ДКС) - один из немногих решений в своем классе с готовым комплектом крепежа; не заменяйте метизы аналогами без проверки совместимости
