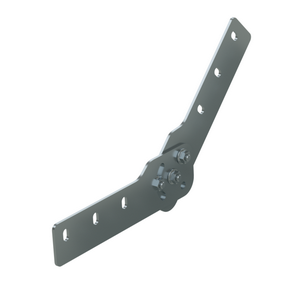

Соединитель шарнирный вертикальный H 80 мм | UVH080 DKC ДКС

Соединитель шарнирный вертикальный H 80 мм от DKC (ДКС), артикул uvh080, предназначен для создания регулируемых вертикальных переходов в кабельных лотках системы U5 Combitech. Он обеспечивает гибкую настройку угла наклона трассы без необходимости резки или сварки.

Назначение и область применения

Соединитель шарнирный вертикальный H 80 мм используется для изменения направления кабельной трассы между горизонтальными участками под заданным углом. Применяется там, где требуется плавный переход между уровнями - например, при пересечении оборудования, изменении этажности или обходе препятствий. Подходит для систем с лотками высотой борта 80 мм, вне зависимости от их ширины. Часто встречается в промышленных объектах, энергообъектах, логистических комплексах и на заводах с плотной кабельной сетью.

Технические характеристики

• Высота: 80 мм - соответствует стандартной высоте борта лотков системы U5 Combitech
• Тип соединения: винтовой разъем - позволяет собирать и разбирать элемент без инструментов после установки
• Материал: сталь оцинкованная, с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Непрерывное холодное цинкование - равномерное и прочное покрытие, устойчивое к механическим повреждениям
• Цвет: серый - совпадает с цветовой гаммой лотков U5 Combitech
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от –40C до +40C, в условиях повышенной влажности и запыленности
• Тип изделия: угловое соединение - обеспечивает фиксацию в вертикальном положении с возможностью регулировки угла

Совместимость и монтаж

Соединитель шарнирный вертикальный H 80 мм совместим исключительно с кабельными лотками системы U5 Combitech, имеющими высоту борта 80 мм. Монтаж осуществляется с использованием специальных метизов ДКС, которые уже входят в комплект. Крепление происходит через предварительно просверленные отверстия в бортах лотков - не требует сварки или дополнительных крепежных элементов. После сборки угол наклона фиксируется вручную, затем затягивается винт для надежной фиксации. Регулировка возможна как во время монтажа, так и при последующих модификациях трассы.

Преимущества

• Готовый комплект с крепежом - экономит время на закупку и подбор болтов и гаек
• Винтовой механизм - позволяет легко менять угол наклона без демонтажа всей трассы
• Оцинкованная сталь - долговечность в помещениях с высокой влажностью, на открытых площадках и в производственных зонах
• Совместимость с широким спектром лотков - не зависит от ширины, лишь от высоты борта 80 мм
• Не требует специального инструмента - достаточно обычного ключа или отвертки

Ограничения применения

• Подходит только для лотков с высотой борта 80 мм - несовместим с другими размерами (например, 60 мм или 100 мм)
• Не предназначена для нагрузок выше нормативных - не следует использовать как опору для тяжелых кабельных bundles без расчета допустимой массы
• Не рекомендуется применять в местах постоянного воздействия открытого пламени или химически активных паров (например, в кислотных цехах без защиты)
• Запрещено использовать в качестве основного крепления к стене или потолку - только как элемент соединения между лотками

Примеры использования

• Переход с первого этажа на второй в многоквартирном жилом доме с кабельным лотком
• Обход технологического оборудования на производственной линии, где необходимо сохранить целостность трассы
• Соединение двух уровней кабельных каналов в распределительной подстанции
• Монтаж в логистическом терминале, где кабели проходят под эстакадами и требуют вертикального смещения

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковую высоту борта - 80 мм. Несоответствие вызовет щели и снижение степени защиты
• При установке в местах с вибрацией дополнительно используйте контргайки на винтах - это предотвратит самопроизвольное ослабление
• Не перетягивайте крепеж - оцинкованная сталь мягче, чем нержавейка, и может деформироваться
• Если трасса будет проходить в сыром помещении, периодически осматривайте места соединений - хотя оцинковка защищает, механический износ может оголить металл
• Артикул uvh080 всегда заказывайте в комплекте с остальными элементами U5 Combitech - это гарантирует точное соответствие по размерам и материалу
