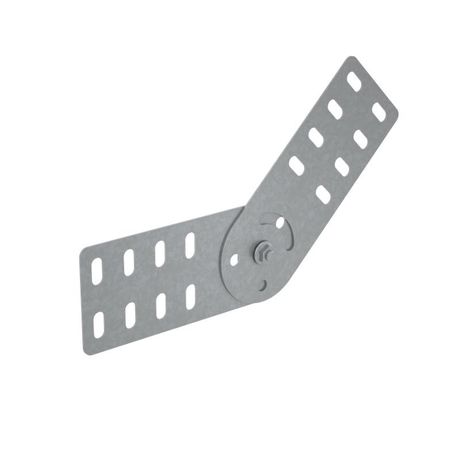

Соединитель шарнирный для борта 80мм "ПЛЮС" | SH2plus КМ-профиль PL1032

Шарнирный соединитель для борта 80 мм КМ-профиль - это надёжный элемент для создания гибких кабельных трасс с поворотами в вертикальной плоскости. Подходит для лотков КМ-профиля с высотой борта 80 мм, изготовлен из оцинкованной стали и обеспечивает прочное соединение даже при изменении направления трассы.

Назначение и область применения

Шарнирный соединитель для борта 80 мм КМ-профиль используется для соединения секций кабельных лотков под любым углом в вертикальной плоскости. Это позволяет прокладывать трассы по сложным контурам - например, вокруг колонн, перегородок или оборудования. Применяется исключительно внутри помещений, где нет постоянного воздействия воды, агрессивных химикатов или экстремальных температур. Соответствует климатическому исполнению У1/УХЛ1 - подходит для умеренного и холодного климата, но требует сухих условий.

Технические характеристики

• Высота борта: 80 мм - совместим с лотками КМ-профиля этой же высоты
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Толщина стенки: 1,2 мм - достаточна для механической жёсткости при нагрузках на кабели
• Тип соединения: винтовой разъём - быстрая сборка и демонтаж без сварки
• Исполнение: продольный и угловой соединитель - позволяет выполнять как прямые, так и поворотные участки
• Огнестойкость: да - сохраняет целостность при кратковременных температурных воздействиях
• Цвет: серый - соответствует цвету основных компонентов системы КМ-профиль

Совместимость и монтаж

Шарнирный соединитель для борта 80 мм КМ-профиль совместим только с лотками той же высоты - 80 мм - и другими элементами серии КМ-профиль. Монтаж выполняется путём фиксации винтами к кромкам лотков. Для правильной установки необходимо:

• Равномерно затянуть болты - чтобы избежать деформации профиля
• Не использовать силовые инструменты - риск перетяга и повреждения резьбы
• Обеспечить плотное прилегание - зазор между деталями не допускается

Подходит для монтажа на стенах, потолках и полу. Не рекомендуется применять в качестве опорного элемента - он не рассчитан на восприятие веса лотка с кабелями, только на передачу усилий при повороте.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям У1/УХЛ1. Огнестойкость обеспечивается за счёт металлической конструкции и отсутствия горючих материалов. Нет специальной сертификации по пожарной безопасности (например, класс КМ0–KM4), однако материал не распространяет пламя и выдерживает кратковременные нагревы до 800 C без потери формы.

Преимущества

• Гибкость: позволяет менять угол поворота без замены детали - экономит время при адаптации трассы
• Прочность: сталь с цинковым покрытием по методу Сендзимира устойчива к механическим повреждениям и окислению
• Простота обслуживания: винтовое соединение можно легко разобрать для осмотра или модификации трассы
• Эстетичность: серый цвет сочетается с остальными элементами системы КМ-профиль без необходимости покраски

Ограничения применения

• Не предназначена для наружной установки - даже при наличии оцинковки не выдерживает длительное воздействие влаги и перепадов температур
• Не применяется в помещениях с высокой влажностью (>80%) или агрессивными средами (кислоты, щёлочи, солевые растворы)
• Не является несущим элементом - не следует использовать как опору для длинных участков лотка с тяжёлыми кабелями
• Совместим только с лотками КМ-профиль высотой 80 мм - не подходит для других систем или размеров

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальную стену в серверной комнате
• Обход технологического оборудования на производстве с ограниченным пространством
• Прокладка лотка через нишу или переход между этажами с необходимостью изменения угла
• Системы автоматизации на пищевых предприятиях - при соблюдении сухого режима эксплуатации

Практические советы

• Перед монтажом проверьте внутренний диаметр соединителя - он должен точно соответствовать внешнему размеру борта лотка (80 мм)
• Закручивайте винты последовательно, чередуя стороны - это равномерно распределит нагрузку и предотвратит перекос
• Если трасса будет проходить рядом с источниками тепла - убедитесь, что температура окружающей среды не превышает +40 C
• Для долговечности периодически проверяйте состояние винтовых соединений - особенно после вибрационных нагрузок
• Шарнирный соединитель для борта 80 мм КМ-профиль лучше заказывать в комплекте с другими элементами системы - это гарантирует точное соответствие всех деталей
