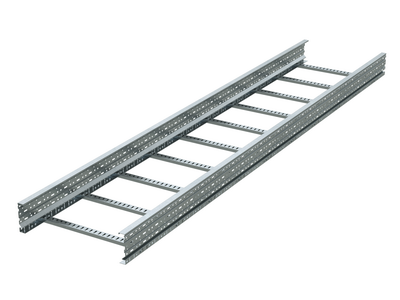

Лоток лестничный U5 Combitech 1000х150х6000х2мм, лонжерон DKC (ДКС) ULH650

Лоток лестничный 1000х150х6000мм, сталь 2мм, лонжерон DKC - это усиленный кабельный лоток из нержавеющей стали с оцинкованным покрытием, предназначенный для надежной прокладки силовых и управляющих кабелей на больших пролетах. Модель из серии U5 Combitech от бренда DKC подходит для тяжелых условий эксплуатации: промышленных цехов, верфей, портов и складов.

Назначение и область применения

Лоток лестничный 1000х150х6000мм, сталь 2мм, лонжерон DKC используется для прокладки кабелей на протяженных участках, где требуется высокая механическая прочность и легкий доступ к проводникам. Применяется там, где нагрузки велики, а условия агрессивны - на производствах, в морских терминалах, на энергообъектах, в зонах с повышенной влажностью или химической активностью среды. Подходит для систем автоматизации, связи, питания оборудования и распределения электроэнергии.

Технические характеристики

• Габариты: ширина 1000 мм, высота 150 мм, длина 6000 мм
• Материал: нержавеющая сталь с оцинковкой горячим способом - защищает от коррозии и увеличивает срок службы
• Толщина стенки: 2 мм - обеспечивает жесткость и устойчивость к деформации
• Тип ступеней: перфорированный профиль - снижает вес, улучшает теплоотвод и позволяет легко фиксировать кабели
• Шаг ступенек: 200 мм - оптимальное расстояние для равномерного распределения нагрузки
• Полезное сечение: 130 000 мм2 - достаточное для прокладки большого количества кабелей
• Фиксация: полностью заклепана - исключает ослабление соединений при вибрации
• Боковые профили: открытые, перфорированные - позволяют удобно выводить кабели и обеспечивать вентиляцию
• Крышка: есть - защищает кабели от пыли, влаги и механических воздействий
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Несущая способность: до 290 кг/м на пролете 1,5 м

Совместимость и монтаж

Лоток лестничный 1000х150х6000мм, сталь 2мм, лонжерон DKC совместим с креплениями серии U5 Combitech: кронштейнами, подвесками, угловыми элементами и переходниками. Для монтажа на пролетах до 9 м рекомендуется использовать поддерживающие опоры с шагом не более 3 м. Крышка крепится на защелках - не требует инструментов для демонтажа. Перфорированные боковые стенки позволяют легко вывести кабели в нужном месте без резки. Установка возможна как горизонтально, так и вертикально. Обязательно соблюдайте радиус изгиба - минимальный радиус для плавного изгиба составляет 1,5 м.

Безопасность и стандарты

Лоток сертифицирован по ГОСТ 30546.1-98 на сейсмоустойчивость. Серия U5 Combitech имеет официальное свидетельство Российского морского регистра судоходства - допущена к применению на судах и береговых объектах морской инфраструктуры. Оцинковка выполнена по технологии, соответствующей требованиям к долговечности в агрессивных средах. Соответствует нормам безопасности для промышленных объектов по ПУЭ и СП 31-110-2003.

Преимущества

• Высокая несущая способность - выдерживает значительную массу кабелей даже на длинных пролетах
• Усиленная конструкция - гарантирует сохранность формы при вибрациях и ударных нагрузках
• Заклепанная сборка - исключает ослабление креплений во время эксплуатации
• Перфорированные боковины и крышка - обеспечивают быстрый доступ к кабелям и хорошую вентиляцию
• Оцинкованная поверхность - устойчива к коррозии, особенно важна в морском и влажном климате
• Совместимость с аксессуарами серии U5 Combitech - упрощает комплектацию системы

Ограничения применения

Не предназначен для прямого контакта с открытым пламенем или источниками высоких температур выше +100 C. Не следует использовать в средах с постоянным воздействием концентрированных кислот или щелочей - хотя материал устойчив, длительный контакт может повредить оцинковку. Отказ от установки крышки в условиях сильного запыления или попадания воды снижает степень защиты. Не рекомендуется монтировать на пролетах более 9 м без дополнительных опор.

Примеры использования

• Прокладка силовых кабелей на заводе по производству судов - вдоль корпусов и в машинных отделениях
• Кабельные трассы в портовых терминалах - для питания кранов, контейнерных мостиков и систем управления
• Распределение сигналов в крупных складах с автопогрузчиками - где необходима защита от механических повреждений
• Обвязка технологического оборудования в пищевой промышленности - благодаря коррозионной стойкости и возможности мойки

Практические советы

• При заказе учитывайте длину 6000 мм - при необходимости резки используйте болгарку с диском по металлу, после чего обязательно обработайте срез антикоррозийным составом
• Для прокладки кабелей с большим внешним диаметром проверьте соответствие полезному сечению 130 000 мм2 - не перегружайте лоток
• При монтаже на потолке или стене используйте кронштейны DKC серии U5 Combitech - они рассчитаны на ту же нагрузку
• Проверяйте целостность оцинковки перед установкой - поврежденные участки можно восстановить специальной краской Zn-содержащей
• При использовании в холодных регионах (климат УХЛ2/ХЛ2) убедитесь, что кабели также рассчитаны на низкие температуры - лоток не защищает от хрупкости изоляции
