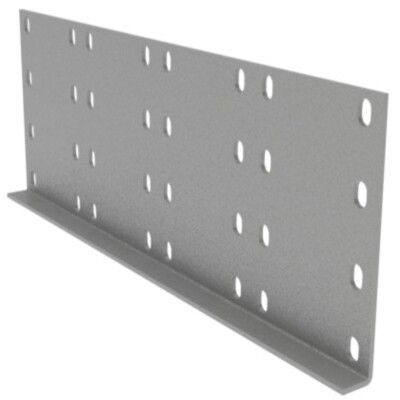

Соединитель горизонтальный H 150 мм, L 400 мм | UGH450 DKC ДКС

Соединитель горизонтальный H 150 мм L 400 мм от DKC (ДКС), артикул ugh450, предназначен для надёжного соединения кабельных лотков серии U5 Combitech с высотой стенки 150 мм. Изделие обеспечивает жесткую, но допускающую компенсацию деформаций связь между участками системы, что особенно важно при монтаже на длинных трассах.

Назначение и область применения

Соединитель горизонтальный H 150 мм L 400 мм используется для соединения двух секций кабельного лотка в одной плоскости - например, при прокладке трассы через несколько пролётов или при необходимости удлинить систему. Применяется в промышленной автоматизации, энергетике, машиностроении и других областях, где используются металлические кабельные лотки серии U5 Combitech. Подходит для установки на прямых участках, где требуется сохранение горизонтального положения и устойчивость к механическим нагрузкам.

Технические характеристики

• Высота: 150 мм - соответствует высоте стенки лотков серии U5 Combitech
• Длина: 400 мм - расстояние между точками крепления к лоткам
• Толщина материала: 2,5 мм - совпадает с толщиной проволоки проволочных лотков, обеспечивая равномерную передачу нагрузки
• Материал: нержавеющая сталь - устойчива к коррозии и механическому износу
• Покрытие: оцинковка горячим способом по методу Сендзимира - повышает долговечность в агрессивных средах
• Цвет: серый - единая цветовая гамма с другими элементами системы U5 Combitech
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от –40 C до +40 C, в условиях повышенной влажности и запылённости
• Тип соединения: шарнирное - позволяет небольшую угловую компенсацию при монтаже
• Исполнение: продольный - ориентирован на соединение вдоль оси лотка
• Количество отверстий: 8 - для фиксации к лоткам

Совместимость и монтаж

Соединитель горизонтальный H 150 мм L 400 мм совместим исключительно с кабельными лотками серии U5 Combitech, имеющими высоту стенки 150 мм и толщину проволоки 2,5 мм. Для крепления требуются:

• Гайки М6 (артикул СМ100600)
• Болты М6×16 (артикул СМ010616)

При монтаже необходимо выровнять кромки лотков, совместить отверстия и затянуть крепёж равномерно, чтобы избежать перекоса. Шарнирное соединение допускает небольшие отклонения (до 3°), что удобно при монтаже на неровных поверхностях или при тепловом расширении. Не используйте другие типы крепежа - это снижает прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению ОМ2/У2/УХЛ2/ХЛ2, что гарантирует работу в помещениях с контролируемым микроклиматом, на открытых площадках и в холодных зонах. Соответствие материалам и покрытиям обеспечивает безопасность при использовании в электроустановках согласно ГОСТ Р 50571.15 и IEC 61537. Наличие оцинковки по методу Сендзимира предотвращает образование красной ржавчины даже при повреждении поверхности.

Преимущества

• Высокая прочность за счёт нержавеющей стали и толщины 2,5 мм - выдерживает значительные нагрузки от кабелей
• Оцинковка по методу Сендзимира - более плотное и долговечное покрытие, чем обычное горячее цинкование
• Шарнирное соединение - компенсирует малые перекосы при сборке, снижает внутреннее напряжение в системе
• Стандартные отверстия - совместимость с официальным крепежом DKC, исключающим необходимость доработки
• Единая система U5 Combitech - все элементы проектировались как взаимосвязанная экосистема

Ограничения применения

• Не подходит для вертикальных соединений - предназначен только для горизонтальной прокладки
• Не рекомендуется использовать с лотками другой серии или с высотой стенки отличной от 150 мм
• Запрещено применять с крепежом другого типа - риск ослабления соединения
• Не предназначена для частичного замещения опорных элементов - не воспринимает сосредоточенные нагрузки сверх нормы
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или хлора - хотя материал устойчив, длительный контакт с агрессивными веществами может повредить покрытие

Примеры использования

• Соединение двух участков кабельного лотка на конвейерной линии в пищевой промышленности
• Удлинение трассы в цехе по производству оборудования, где лоток проходит через два технологических модуля
• Монтаж в распределительном пункте с изменением направления трассы на 90° - здесь соединитель служит переходником между двумя прямыми секциями
• Обустройство кабельной трассы на крыше промышленного здания - благодаря оцинковке и климатическому исполнению выдерживает перепады температур и влагу

Практические советы

• Перед монтажом проверьте, что толщина стенки лотка точно 2,5 мм - отклонение даже на 0,2 мм может вызвать люфт или невозможность закрепления
• Используйте только оригинальный крепёж СМ100600 и СМ010616 - аналоги часто имеют меньший класс прочности
• При протяжке кабелей через соединитель убедитесь, что радиус изгиба не меньше минимально допустимого для используемых кабелей
• Если трасса проходит через зону с вибрацией - дополнительно закрепите соединитель на соседних опорах
• При работе в сырых местах после монтажа проверьте герметичность соединения - при наличии зазоров можно нанести силиконовый герметик на внешнюю сторону крепёжных отверстий
