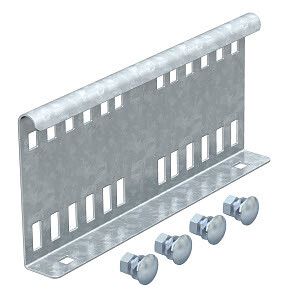

Соединитель продольный H110 LVG 110 FS OBO 6216545 Bettermann

Соединитель кабельного лестничного лотка 114x250 мм от OBO BETTERMANN (артикул LVG 110 FS) предназначен для надёжного продольного соединения кабельных лотков лестничного типа с высотой боковой стенки 110 мм. Изделие обеспечивает механическую прочность и сохраняет целостность трассы при прокладке кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Соединитель кабельного лестничного лотка 114x250 мм используется для соединения двух участков лестничного лотка вдоль их длины. Применяется там, где требуется увеличить протяжённость кабельной трассы без нарушения её жёсткости и геометрии. Подходит для установки внутри помещений и на открытых площадках, где есть необходимость в защищённой и доступной прокладке силовых и слаботочных кабелей.

Технические характеристики

• Тип изделия: продольный соединитель
• Высота кабеленесущей системы: 110 мм (соответствует стандартным лоткам с такой высотой боковой стенки)
• Ширина: 250 мм
• Толщина материала: 2 мм
• Материал: сталь оцинкованная
• Покрытие: оцинкованное - устойчиво к коррозии
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки
• Обозначение производителя: LVG 110 FS

Совместимость и монтаж

Соединитель кабельного лестничного лотка 114x250 мм совместим только с лотками лестничного типа, имеющими:

• высоту боковой стенки 110 мм;
• сквозную перфорацию по всей длине;
• ширину 250 мм.

Установка выполняется снаружи лотка: соединитель накладывается на стык двух лотков и фиксируется болтами через перфорированные отверстия. Для герметичности и долговечности рекомендуется использовать болты того же класса corrosion resistance, что и материал лотка. Монтаж возможен как на горизонтальных, так и на вертикальных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости, предъявляемым к системам кабельной организации в промышленных условиях. Произведено компанией OBO BETTERMANN, известной соблюдением европейских норм IEC и DIN. Соединитель не требует специальной сертификации для внутренней установки, однако при использовании во взрывоопасных зонах необходимо дополнительно проверить соответствие ATEX/IECEx.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия лотка
• Оцинкованная сталь обеспечивает длительную службу даже в средах с повышенной влажностью
• Прочная конструкция выдерживает нагрузки от тяжёлых кабелей и механические воздействия при эксплуатации
• Легко заменяемый элемент - можно демонтировать и заменить без вскрытия всей трассы

Ограничения применения

• Не подходит для лотков с высотой стенки менее или более 110 мм
• Не предназначена для соединения угловых, T-образных или переходных фасонных деталей - только для прямых продольных стыков
• Не является водонепроницаемым решением; при необходимости защиты от воды следует применять дополнительные уплотнители или герметики
• Не рекомендуется для использования в агрессивных химических средах без дополнительной защиты

Примеры использования

• Соединение секций лотка на производственных линиях в цехах машиностроения
• Прокладка кабелей в распределительных пунктах ЖКХ и офисных зданиях
• Формирование длинных трасс для питания оборудования на конвейерах и автоматизированных станках
• Замена повреждённого участка лотка без замены всей трассы

Практические советы

• Перед монтажом убедитесь, что кромки лотков точно совпадают - смещение более 2–3 мм может нарушить равномерность нагрузки
• Используйте болты M8 или M10, указанные производителем - саморезы не обеспечивают достаточной прочности
• Проверьте наличие сквозной перфорации на обоих концах лотков - отсутствие отверстий делает монтаж невозможным
• При прокладке в местах с вибрацией затяните болты с моментом, указанным в техническом паспорте OBO BETTERMANN
• Артикул LVG 110 FS - единственный подходящий вариант для лотков с высотой 110 мм; другие модели из серии не подходят по габаритам
