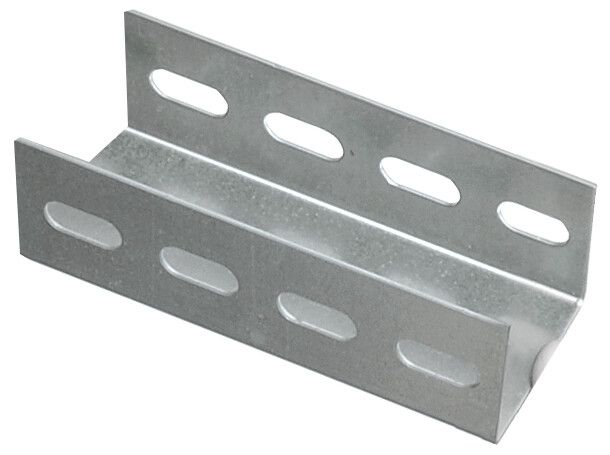

Соединитель профиля | CLP1Z-CP-050-1 IEK

Соединитель профиля IEK (ИЭК) артикула clp1z-cp-050-1 предназначен для надёжного соединения профильных элементов систем подвесов металлических лотков, обеспечивая повышение уровня крепления без изменения основной конструкции. Продукт из оцинкованной стали рассчитан на длительную эксплуатацию в сложных условиях - от холодных производственных помещений до жарких цехов.

Назначение и область применения

Соединитель профиля используется для удлинения или соединения перфорированных профилей в системах подвесов, где установлены металлические лотки - как прокатные, так и проволочные. Он позволяет повысить точку крепления лотка к потолку, компенсировать перепады высот или продлить участок подвеса без замены всего элемента. Подходит для монтажа в промышленных помещениях, на заводах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Тип изделия: Соединитель
• Материал: Сталь оцинкованная толщиной 2 мм
• Покрытие: Цинк - защищает от коррозии
• Способ монтажа: Потолочный
• Тип соединения: Винтовой разъем - фиксация болтами
• Диапазон рабочих температур: от -60 C до +60 C
• Срок службы: 20 лет
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Нормативный документ: ГОСТ 14918-80
• Совместимость с проволочным лотком: Да
• Модель/исполнение: Продольный соединитель

Совместимость и монтаж

Соединитель профиля clp1z-cp-050-1 совместим с профилями системы CLP от IEK. Устанавливается между двумя участками перфорированного профиля. Монтаж выполняется путём вставки соединителя внутрь профилей и фиксации с помощью болтов через предварительно просверленные отверстия. Для правильной сборки убедитесь, что внутренние габариты профилей соответствуют внешним размерам соединителя - он рассчитан на стандартизированные профили серии CLP.

Безопасность и стандарты

Соединитель профиля IEK соответствует ГОСТ 14918-80, который регламентирует требования к изделиям для подвесных систем. Огнестойкость обеспечивается за счёт стального корпуса и отсутствия горючих материалов. Цинковое покрытие снижает риск возникновения электрохимической коррозии даже в агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 2 мм
• Устойчивость к перепадам температур - работает в суровых климатических условиях
• Не требует сварки - монтаж осуществляется винтовым соединением, что ускоряет работу
• Защита от коррозии - цинковое покрытие сохраняет целостность даже во влажных помещениях
• Поддерживает рекомендованный проектный ассортимент - легко интегрируется в типовые решения

Ограничения применения

Соединитель профиля clp1z-cp-050-1 не предназначен для использования вне систем подвесов типа CLP. Его нельзя применять как самостоятельный несущий элемент - он лишь соединяет уже существующие профили. Также не следует использовать в средах с постоянным воздействием открытого пламени или химически активными веществами, разрушающими цинк (например, кислоты, щёлочи).

Примеры использования

• Соединение двух участков профиля при удлинении лотка вдоль технологического коридора
• Повышение точки крепления лотка при наличии препятствий (воздуховоды, коммуникации)
• Замена повреждённого участка профиля без демонтажа всей системы
• Монтаж в холодильных камерах, цехах с повышенной влажностью, на элеваторах и конвейерах

Практические советы

• Перед установкой проверьте, чтобы внутренняя ширина профилей точно соответствовала габаритам соединителя - расхождение более 1–2 мм может вызвать люфт
• Используйте болты класса прочности 4.8 и выше; затягивайте равномерно, чтобы не деформировать цинковое покрытие
• При работе в местах с высокой влажностью дополнительно смажьте резьбу антикоррозийной paste
• Соединитель clp1z-cp-050-1 - часть серии CLP; для совместимости используйте другие элементы этой же серии
• Не применяйте в качестве опоры для веса, превышающего нагрузку, указанную в техпаспорте системы подвесов
