Соединитель продольный 250х110 гор. цинк LVG 110 FT OBO 6216548 Bettermann

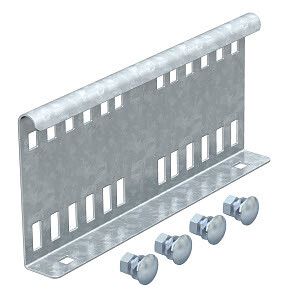

Соединитель продольный 250х114 мм, сталь, горячеоцинкованный (FT, LVG 110 FT) от OBO BETTERMANN предназначен для надёжного соединения кабельных лотков лестничного типа с высотой стенки 110 мм. Артикул 6216548 обеспечивает прочную фиксацию на участках, где требуется увеличить длину трассы без сварки.

Назначение и область применения

Соединитель продольный 250х114 мм, сталь, горячеоцинкованный (FT, LVG 110 FT) используется для внешней стыковки кабельных лотков лестничного типа, когда необходимо удлинить трассу между двумя элементами. Подходит для фиксации также фасонных деталей с аналогичной высотой стенки и сквозной перфорацией. Применяется в системах распределения силовых и слаботочных кабелей на промышленных объектах, в цехах, на транспорте и в энергетических установках.

Технические характеристики

• Тип изделия: Соединитель продольный
• Размеры: 250 × 114 мм (длина × ширина)
• Материал: Сталь с горячим цинкованием
• Толщина металла: 2 мм
• Высота совмещаемых лотков: 110 мм
• Тип соединения: Винтовой разъём
• Исполнение: Для лотков с перфорированной стенкой
• Обозначение производителя: LVG 110 FT

Совместимость и монтаж

Соединитель продольный 250х114 мм, сталь, горячеоцинкованный (FT, LVG 110 FT) совместим исключительно с кабельными лотками лестничного типа OBO Bettermann серии LVG 110, имеющими сквозную перфорацию по боковым стенкам. Монтаж выполняется снаружи лотка: соединитель устанавливается поверх стыка двух лотков, фиксируется болтами через предварительно просверленные отверстия в стенках. Убедитесь, что отверстия в лотке точно совпадают с отверстиями в соединителе - допуск по расположению +-1 мм. Не используйте с лотками других серий или без перфорации.

Безопасность и стандарты

Горячее цинкование соответствует требованиям ГОСТ 14918 и ISO 1461, обеспечивая долговечную защиту от коррозии. Конструкция выполнена в соответствии с нормами безопасности для электромонтажных систем. Сертифицирована для работы в помещениях с повышенной влажностью и на открытых площадках. Не предназначена для использования в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Устойчивость к механическим нагрузкам благодаря толщине стали 2 мм
• Защита от коррозии за счёт горячего цинкования - срок службы до 25 лет в агрессивных средах
• Не требует сварки - монтаж осуществляется с помощью стандартных инструментов
• Легко заменяемый элемент - можно демонтировать и переустановить без повреждения основного лотка
• Совместим с комплектующими OBO Bettermann серии LVG 110 - гарантия точного совпадения геометрии

Ограничения применения

• Не применяется для лотков с высотой стенки менее или более 110 мм
• Не подходит для лотков без перфорации - отсутствие отверстий препятствует креплению
• Запрещено использовать в условиях постоянного погружения в жидкости - не является герметичным соединением
• Не рекомендован для применений с динамическими нагрузками выше 100 Н/м² без дополнительной фиксации

Примеры использования

• Соединение двух секций лотка на конвейерной линии в автомобильном цехе
• Удлинение трассы кабельных каналов в распределительной подстанции
• Фиксация переходника между прямым лотком и углом 90° в системе освещения на складе
• Ремонт повреждённого участка кабельной трассы без замены всего лотка

Практические советы

• Перед монтажом проверьте соответствие перфорации в лотке и соединителе - отверстия должны совпасть полностью
• Используйте болты M6 с гроверами и шайбами - они обеспечивают надёжное крепление при вибрациях
• При сборке длинных трасс стыкуйте соединители с шагом не более 2–3 метров, чтобы избежать прогиба
• Не затягивайте болты слишком сильно - это может деформировать перфорированные стенки лотка
• Артикул 6216548 и обозначение LVG 110 FT всегда указываются на упаковке - сверьте перед покупкой
