Кабельный лестничный лоток 110x300x3000 (LG 113 VS 3 FT) | 6216426 OBO Bettermann

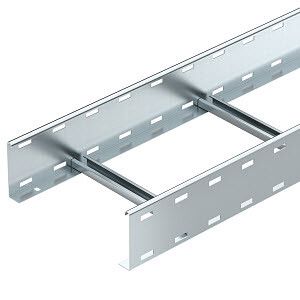

Кабельный лестничный лоток OBO BETTERMANN LG 113 VS 3 FT - это прочная металлическая конструкция с перфорированными боковыми стенками и наглухо заклепанными перекладинами, предназначенная для прокладки силовых и слаботочных кабелей в промышленных объектах. Лоток выполнен из стали толщиной 1,5 мм с горячим цинкованием, что обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Кабельный лестничный лоток используется для упорядоченной прокладки кабелей на открытых участках: в цехах, на эстакадах, в распределительных устройствах, на производствах с повышенными требованиями к надёжности. Подходит для прокладки кабелей питания, управления, связи и автоматизации. Благодаря перфорированным стенкам обеспечивается доступ к кабелям без демонтажа, что упрощает обслуживание и модернизацию систем.

Технические характеристики

• Размеры: 110 × 300 × 3000 мм (высота × ширина × длина)
• Материал: сталь с толщиной 1,5 мм
• Покрытие: горячее цинкование - защищает от коррозии, повышает срок службы
• Тип ступени: перфорированный профиль - позволяет легко фиксировать кабели хомутиками
• Фиксация ступеней: наглухо заклепана - исключает люфт и деформацию при нагрузке
• Расстояние между центрами перекладин: 300 мм - соответствует стандартным шагам крепления
• Полезное сечение: 28 300 мм2 - достаточное для прокладки большого количества кабелей
• Тип бокового профиля: плоский - удобен для крепления к опорам и стенам
• Перфорированная боковая стенка: да - обеспечивает вентиляцию и быстрый доступ к кабелям
• Реестр промышленной продукции РФ: 1367\3\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Кабельный лестничный лоток OBO BETTERMANN LG 113 VS 3 FT совместим со всеми типами крепёжных элементов OBO: кронштейнами, подвесками, уголками и переходниками. Монтируется на стены, потолки, опоры и несущие конструкции с помощью болтов или сварки. Для сборки длинных трасс можно использовать несколько лотков, соединяемых встык без зазора. Учитывайте посадочные габариты: ширина 300 мм требует свободного пространства минимум 350–400 мм для установки креплений. Наглухо заклепанные перекладины не позволяют регулировать шаг - выбирайте лоток только для постоянных маршрутов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для промышленных электроустановок. Горячее цинкование снижает риск возгорания при КЗ благодаря равномерному покрытию и отсутствию пористости. Лицензия Росатома подтверждает соответствие требованиям для использования на ядерных и радиационно опасных объектах. Реестр промышленной продукции РФ №1367\3\2023 гарантирует легальность применения в государственных и коммерческих проектах.

Преимущества

• Высокая механическая прочность - сталь 1,5 мм выдерживает значительные нагрузки
• Устойчивость к коррозии - горячее цинкование служит до 30 лет в условиях влажности и химических паров
• Облегчённый доступ к кабелям - перфорация позволяет менять провода без снятия крышки
• Стандартные размеры - совместим с комплектующими OBO BETTERMANN и другими крупными производителями
• Подтверждённая сертификация - лицензия Росатома открывает доступ к специализированным объектам

Ограничения применения

Не рекомендуется применять лоток в местах с постоянным воздействием открытого огня или температур выше +90 C - цинк начинает окисляться. Также не подходит для прямого погружения в жидкости - хотя покрытие IP67-подобное, сам лоток не герметичен. Отказ от использования крышек делает его непригодным для помещений с высокой запылённостью или риском попадания посторонних предметов. Не применяйте в качестве несущего элемента для оборудования - только для кабелей.

Примеры использования

• Прокладка кабелей питания на заводе по производству пластиков
• Система управления конвейерами в пищевой промышленности
• Распределение сигналов в АСУ ТП на тепловой электростанции
• Кабельные трассы в подземных технологических каналах с влажной средой
• Электроснабжение насосных станций на объектах Росатома

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны с интервалом не более 1,5 м - особенно при большой массе кабелей
• Для защиты от механических повреждений в зонах с движением транспорта установите защитные кожухи
• При необходимости удлинить трассу - соединяйте лотки точно встык, не допускайте перекосов
• Проверьте перед монтажом целостность цинкового покрытия - при повреждении обработайте антивандальным составом
• Для кабелей с большим весом рассчитывайте суммарную нагрузку: максимальная допустимая нагрузка зависит от числа и расположения точек крепления
