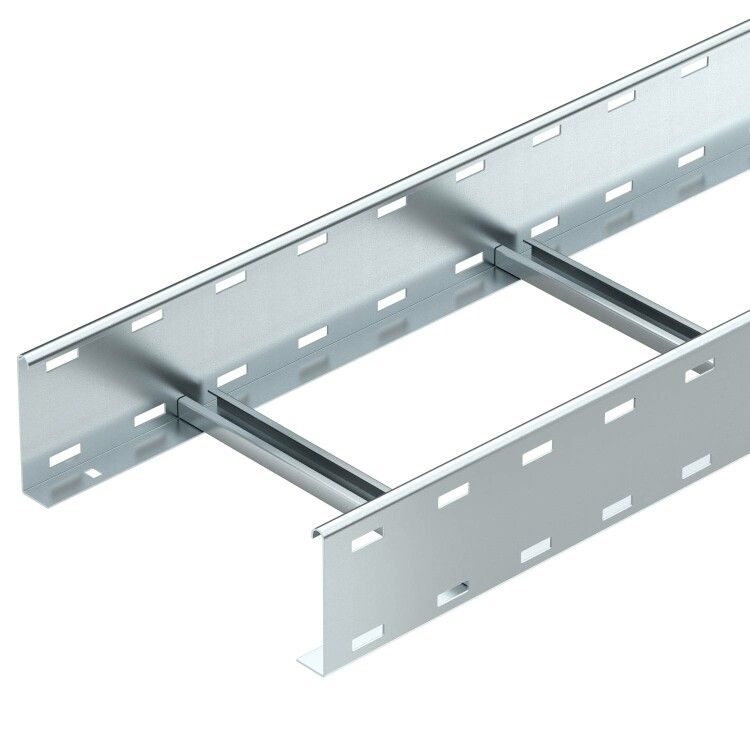

Кабельный лестничный лоток 110x300x3000 (LG 113 VS 3 FS) | 6216407 OBO Bettermann

Кабельный лестничный лоток LG 113 VS 3 FS от OBO BETTERMANN - это прочный стальной лоток с перфорированными боковыми стенками, предназначенный для прокладки силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Его конструкция обеспечивает удобный доступ к проводам, устойчивость к механическим нагрузкам и соответствие требованиям Росатома.

Назначение и область применения

Кабельный лестничный лоток LG 113 VS 3 FS используется для прокладки кабелей в помещениях и на открытых участках, где требуется быстрый доступ к проводам для обслуживания и модернизации. Подходит для промышленных предприятий, энергообъектов, транспортных терминалов, жилых комплексов и других зданий с высокой плотностью кабельных трасс. Применяется в системах, требующих соблюдения норм безопасности и сертификации - например, на объектах атомной отрасли.

Технические характеристики

• Габариты: 110 × 300 × 3000 мм (высота × ширина × длина)
• Толщина стали: 1,5 мм - обеспечивает повышенную жёсткость и долговечность
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защищает от коррозии даже в агрессивной среде
• Тип ступени: перфорированный профиль - позволяет легко фиксировать кабели хомутиками и снижает вес конструкции
• Фиксация ступеней: наглухо заклепана - исключает люфт и повышает надёжность соединений
• Расстояние между перекладинами: 300 мм - соответствует стандартным шагам крепления кабелей
• Полезное сечение: 28 300 мм2 - достаточное для прокладки большого количества кабелей без перегрузки
• Боковые стенки: плоские, перфорированные - обеспечивают вентиляцию и легкий доступ к кабелям сбоку
• Сертификаты: лицензия Росатома № ЦО-12-101-13253 от 12.04.2023; внесён в Реестр промышленной продукции РФ (№ 1367/3/2023)

Совместимость и монтаж

Кабельный лестничный лоток LG 113 VS 3 FS совместим с крепёжными элементами OBO Bettermann: кронштейнами, подвесками, угловыми переходниками и муфтами. Монтируется на стены, потолки или опоры с помощью болтов или сварки. Благодаря плоским боковым стенкам возможна установка вплотную к другим конструкциям. Для сборки длинных трасс используются соединители, которые сохраняют целостность заземления. Установка не требует специальных инструментов - достаточно гаечного ключа и уровня.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок. Оцинкование по методу Сендзимира гарантирует равномерное покрытие и длительную защиту от коррозии. Наличие лицензии Росатома подтверждает применение на объектах с особыми требованиями к надёжности. Перфорированные стенки предотвращают образование конденсата внутри лотка, что важно для помещений с высокой влажностью.

Преимущества

• Высокая несущая способность благодаря толщине стали 1,5 мм и жёсткой конструкции
• Удобство обслуживания: перфорация позволяет видеть и получать доступ к кабелям без демонтажа
• Долгий срок службы: оцинкованное покрытие выдерживает воздействие влаги, химических паров и температурных перепадов
• Снижение веса за счёт перфорации - уменьшает нагрузку на крепления и конструкции здания
• Подтверждённая безопасность: официальная лицензия Росатома и регистрация в реестре РФ

Ограничения применения

Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями. Не рекомендуется использовать в условиях постоянного погружения в воду - хотя оцинковка защищает от влаги, лоток не имеет IP-защиты. Также не следует применять в средах с агрессивными кислотами или щелочами без дополнительной защиты. Максимальная рабочая температура - до +60 C при длительном режиме.

Примеры использования

• Прокладка кабелей питания и управления на производственных линиях завода
• Кабельные трассы в подземных переходах метрополитена
• Распределение сигналов и питания в серверных помещениях АЭС
• Обустройство кабельных каналов в больницах и научных центрах
• Запуск временных сетей на строительных площадках с последующим использованием в постоянной инфраструктуре

Практические советы

• При заказе нескольких секций учитывайте, что длина каждой - 3000 мм. Для точного расчёта длины трассы учтите запас на стыки и повороты.
• Для крепления используйте анкерные болты с распорными элементами - особенно на бетонных основаниях.
• Перед монтажом проверьте, чтобы все перфорированные отверстия были свободны от металлической стружки - она может повредить изоляцию кабелей.
• Если лоток будет установлен вне помещения, дополнительно защитите стыки герметиком, подходящим для оцинкованной стали.
• Артикул LG 113 VS 3 FS - это часть стандартизованной системы OBO Bettermann. Все комплектующие этой серии взаимозаменяемы - выбирайте фурнитуру того же бренда для гарантированной совместимости.
