Кабельный лестничный лоток 110x500x3000 (LG 115 VS 3 FT) | 6216432 OBO Bettermann

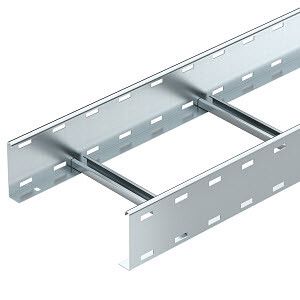

Лоток лестничный 110x500x3000 мм, сталь, толщина 1.5 мм, горячее оцинкование, FT, LG 115 VS 3 FT, OBO - это прочный кабельный лоток лестничного типа с перфорированными боковыми стенками, предназначенный для прокладки силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Благодаря горячему оцинкованию и жёсткой конструкции, LG 115 VS 3 FT, OBO устойчив к коррозии и механическим нагрузкам, что делает его надёжным решением для длительной эксплуатации.

Назначение и область применения

Лоток лестничный 110x500x3000 мм, сталь, толщина 1.5 мм, горячее оцинкование, FT, LG 115 VS 3 FT, OBO используется для прокладки кабелей в помещениях и на открытых участках, где требуется доступ к проводам для обслуживания и модификаций. Подходит для установки в цехах, энергообъектах, транспортных терминалах, АЭС и других объектах с повышенными требованиями к безопасности и долговечности. Применяется там, где важны вентиляция, легкий доступ к кабелям и возможность быстрой переукладки.

Технические характеристики

• Размеры: ширина 500 мм, высота 110 мм, длина 3000 мм
• Материал: сталь оцинкованная с покрытием методом горячего цинкования
• Толщина стенки: 1.5 мм
• Полезное сечение: 47 500 мм2 - позволяет размещать значительную массу кабелей без перегрузки
• Расстояние между ступеньками: 300 мм - обеспечивает равномерное распределение нагрузки
• Тип ступени: перфорированный профиль (С-образный) - повышает жёсткость и снижает вес
• Тип бокового профиля: плоский профиль - упрощает монтаж и фиксацию к кронштейнам
• Фиксация ступеней: наглухо заклепана - исключает люфт и самопроизвольное смещение
• Перфорированная боковая стенка: да - способствует естественной вентиляции и уменьшает накопление тепла
• Производитель: OBO BETTERMANN
• Артикул: LG 115 VS 3 FT / 6216432

Совместимость и монтаж

Лоток лестничный 110x500x3000 мм, сталь, толщина 1.5 мм, горячее оцинкование, FT, LG 115 VS 3 FT, OBO совместим со всеми стандартными креплениями OBO Bettermann: кронштейнами, подвесками, угловыми элементами и переходниками. Монтируется на стены, потолки или опоры с помощью болтов или сварки. Учитывайте посадочные размеры: ширина 500 мм требует свободного пространства минимум 550–600 мм для удобного крепления. Лоток можно резать на месте - перфорированные стенки позволяют легко отрезать нужную длину без потери целостности конструкции.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/3/2023)
• Соответствует требованиям ГОСТ Р 50571.15 и IEC 61537 для кабельных систем
• Горячее оцинкование соответствует ISO 1461 - гарантирует антикоррозийную защиту до 25 лет в агрессивных средах

Преимущества

• Высокая несущая способность благодаря толщине 1.5 мм и С-профилю ступеней
• Перфорированные стенки обеспечивают теплоотвод и предотвращают перегрев кабелей
• Жёсткая фиксация ступеней исключает деформацию при нагрузке
• Горячее оцинкование защищает от коррозии даже при повреждении поверхности
• Удобство обслуживания: кабели видны, доступны и легко заменяемы
• Поддержка сертифицированных комплектующих OBO - всё работает как единая система

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя оцинковка устойчива к влаге, не является герметичной конструкцией
• Не рекомендуется для прямого контакта с агрессивными химическими веществами (например, кислотами, щелочами) - оцинковка может разрушаться
• Не подходит для установки в зонах с частыми ударными нагрузками без дополнительной защиты
• Длина 3 метра требует промежуточных опор при больших заполнениях - проверьте прогиб по расчетной нагрузке

Примеры использования

• Прокладка кабелей управления и питания на производственных линиях в машиностроении
• Кабельные трассы в подстанциях и распределительных пунктах
• Системы связи и сигнализации на железнодорожных станциях
• Кабельные каналы в корпусах АЭС и радиационно-опасных объектах (благодаря лицензии Росатома)
• Обслуживание кабелей в тоннелях и подземных коммуникациях с необходимостью периодического осмотра

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны с шагом не более 1.5 м - особенно при максимальном заполнении лотка
• Для длинных трасс (более 10 м) предусмотрите температурные компенсаторы - металл расширяется при нагреве
• При резке лотка используйте ножницы по металлу или диск по стали - после резки обработайте кромки против коррозии
• Не забудьте соблюдать минимальный радиус изгиба - для этого лотка он составляет не менее 800 мм
• При использовании в условиях высокой влажности или на открытом воздухе - регулярно проверяйте состояние оцинковки, особенно на местах реза
