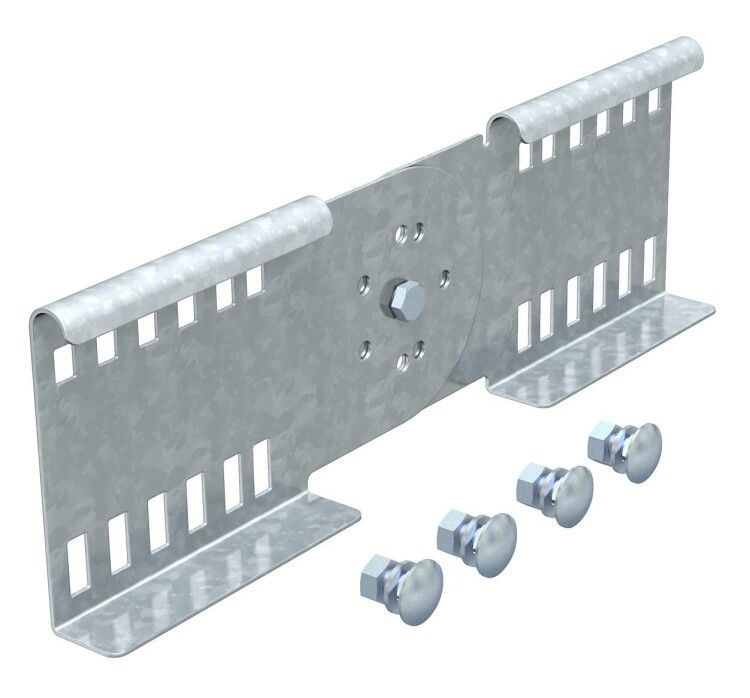

Соединитель кабельного лестничного лотка шарнирный 114x360 (LGVG 110 FS) | 6216650 OBO Bettermann

Соединитель кабельного лестничного лотка шарнирный 114x360 мм от OBO BETTERMANN (артикул LGVG 110 FS) обеспечивает гибкую и надёжную связь между секциями лестничных лотков с высотой стенки 110 мм, позволяя изменять направление трассы без нарушения целостности кабельной системы.

Назначение и область применения

Этот шарнирный соединитель предназначен для соединения двух участков кабельного лестничного лотка под углом, особенно там, где требуется вертикальное изменение траектории трассы. Подходит для систем с перфорированными боковыми стенками высотой 110 мм. Применяется в промышленных объектах, энергообъектах, цехах с конвейерными линиями, серверных помещениях и других местах, где нужна адаптивная и прочная кабельная трасса.

Технические характеристики

• Тип изделия: Соединитель
• Тип кабельного лотка: Лестничный
• Высота боковой стенки: 110 мм
• Габариты: 114 × 360 мм
• Материал: Сталь оцинкованная
• Толщина металла: 2 мм
• Тип соединения: Винтовой разъем
• Тип шарнирного соединения: Вертикальное
• Покрытие: Оцинкованное
• Исполнение: Угловой / продольный
• Обозначение модели: LGVG 110 FS

Совместимость и монтаж

Соединитель совместим с лестничными лотками OBO BETTERMANN серии с высотой стенки 110 мм и сквозной перфорацией. Монтаж выполняется путём фиксации к боковым стенкам лотка с помощью винтового соединения - болты и гайки в комплект не входят, их необходимо приобрести отдельно. Шарнир позволяет поворачивать элемент по вертикали до необходимого угла перед окончательным затягиванием. Для точной установки рекомендуется предварительно собрать участок трассы на земле, затем зафиксировать в проектном положении.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленных кабельных систем. Оцинкованное покрытие обеспечивает защиту от коррозии в условиях повышенной влажности и агрессивной среды. Сертификация по европейским нормам EN 61537 и DIN 41894 подтверждает соответствие требованиям к безопасности и долговечности.

Преимущества

• Вертикальная регулировка угла соединения - позволяет легко адаптировать трассу под существующие препятствия и изменения уровня.
• Усиленная конструкция из стали толщиной 2 мм - выдерживает значительные нагрузки от кабелей и внешних воздействий.
• Оцинкованное покрытие - увеличивает срок службы в агрессивных средах без необходимости дополнительной защиты.
• Винтовое соединение - обеспечивает жёсткую и проверяемую фиксацию, исключает самопроизвольное раскрепление.
• Поддерживается рекомендованным проектным ассортиментом OBO BETTERMANN - гарантирует совместимость с другими элементами системы.

Ограничения применения

• Не предназначена для горизонтальных поворотов - используется только для вертикальных изменений направления.
• Требует наличия лотков с перфорацией и высотой стенки точно 110 мм; несовместим с лотками другой высоты (например, 100 мм или 120 мм).
• Не является герметичным соединением - не применяется в условиях прямого контакта с водой или в IP65+ средах без дополнительной защиты.
• Не рассчитана на частые перемещения после монтажа - после затяжки винтов угол фиксируется и не должен меняться.

Примеры использования

• Переход с одного этажа на другой через технологический колодец.
• Обход трубопровода или вентиляционного канала в цеху.
• Формирование T-образного ответвления в распределительной комнате.
• Соединение лотков на эстакаде с переменным уровнем подвеса.

Практические советы

• При монтаже используйте болты M6 или M8 с подходящей длиной - они должны проходить через перфорацию и плотно прилегать к противоположному лотку без провисания.
• Перед установкой проверьте, что все лотки имеют одинаковый шаг перфорации - иначе соединение будет неровным.
• Для удобства сборки временно закрепите соединитель хомутами или временными болтами, чтобы отрегулировать угол, прежде чем окончательно затягивать.
• Не допускайте перегрузки лотка сверх допустимых нагрузок - даже прочный соединитель не спасёт от деформации перегруженной трассы.
• Артикул LGVG 110 FS - это часть официальной линейки OBO BETTERMANN; замена аналогами может нарушить совместимость и безопасность всей системы.
