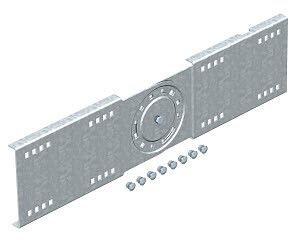

Соединитель шарнирный 160x680 горячеоцинкованный - 6227961 OBO Bettermann WRGV 160 FT

Шарнирный соединитель 160x680 мм горячий цинк от OBO BETTERMANN - это надёжное угловое соединение для кабельных лотков с высотой бортов 160 мм, предназначенное для компенсации температурных деформаций и изменения направления трассы. Артикул WRGV 160 FT обеспечивает прочную фиксацию в системах с шириной лотка от 50 до 600 мм, особенно эффективен на длинных участках и в местах поворотов.

Назначение и область применения

Шарнирный соединитель 160x680 мм горячий цинк используется для соединения секций кабельных лотков и лотков лестничного типа, когда требуется изменить направление трассы под углом или компенсировать линейные расширения из-за перепадов температуры. Подходит для прокладки силовых и слаботочных кабелей в промышленных зонах, на объектах энергетики, транспорта и производства. Применяется там, где лотки проходят через зоны с колебаниями температуры, вибрацией или неравномерной осадкой основания.

Технические характеристики

• Тип изделия: Шарнирный соединитель
• Тип соединения: Винтовой разъём - позволяет собирать и разбирать узел без сварки
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Материал: Сталь оцинкованная - высокая прочность и долговечность
• Высота борта лотка: 160 мм - совместим с лотками этого габарита
• Ширина лотка: 50–600 мм - универсальная совместимость с большинством стандартных моделей
• Тип шарнирного соединения: Вертикальное - обеспечивает поворот в вертикальной плоскости
• Толщина металла: 2 мм - достаточна для выдерживания нагрузок при заполнении лотка кабелями
• Размеры: 160×680 мм - соответствует стандартным шагам монтажа
• Модель: WRGV 160 FT - серийный номер, указывающий на тип исполнения и размер

Совместимость и монтаж

Шарнирный соединитель 160x680 мм горячий цинk совместим с кабельными лотками OBO BETTERMANN и аналогичными изделиями других производителей, имеющими ту же высоту борта (160 мм) и стандартные отверстия для крепления. Монтируется с помощью болтов и гаек, входящих в комплект. Установка выполняется на предварительно смонтированные прямые участки лотка: один конец соединителя фиксируется к одному лотку, второй - к следующему, после чего затягиваются все винты. Не требует специальных инструментов - достаточно ключа на 10–13 мм. Важно: посадочные отверстия должны точно совпадать с отверстиями на лотке, иначе возможен перекос.

Преимущества

• Горячее цинкование гарантирует долгую службу в агрессивных средах - даже при порезах покрытия коррозия не распространяется
• Винтовое соединение позволяет легко демонтировать и заменять элемент без резки или сварки
• Вертикальный шарнир даёт возможность менять угол трассы до +-45°, что удобно при обходе препятствий
• Толщина 2 мм обеспечивает жёсткость и устойчивость к нагрузкам, даже при полном заполнении лотка кабелями
• Совместимость с широким диапазоном ширин лотков (50–600 мм) снижает необходимость хранения множества типоразмеров

Ограничения применения

• Не предназначена для горизонтального поворота - только для вертикальных изменений направления
• Не рекомендуется использовать в условиях постоянной вибрации выше нормы (например, рядом с крупными насосами или прессами) без дополнительной фиксации
• Не подходит для лотков с высотой борта менее 160 мм - будет проскальзывать или не фиксироваться
• Не является герметичным соединением - не применяется во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Соединение двух участков кабельного лотка на элеваторе, где трасса меняет направление с горизонтального на вертикальное
• Переход между этажами в промышленном здании, где лоток проходит через технологический проём
• Участок трассы в цехе с большим перепадом температур - например, возле печей или холодильных установок
• Лестничный лоток на открытых площадках, где необходимо компенсировать тепловое расширение

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка попадала в диапазон 50–600 мм - выход за границы может вызвать неплотное прилегание
• Затягивайте винты равномерно, чередуя их по диагонали - так избежите перекоса и деформации
• На длинных трассах используйте шарнирные соединители каждые 15–20 метров, особенно при температурных перепадах более 30C
• Если лоток установлен на вибрирующем оборудовании, дополнительно закрепите соединитель антивибрационными прокладками
• Артикул WRGV 160 FT - это точный идентификатор; при заказе всегда указывайте его, а не просто “шарнир 160x680” - другие модели могут отличаться по форме крепления
