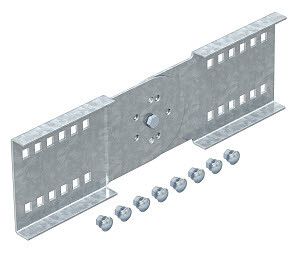

Соединитель шарнирный 110x380 горячеоцинкованный - 6091334 OBO Bettermann WRGV 110 FT

Шарнирный соединитель 110x380 мм горячий цинк от OBO BETTERMANN (артикул 6091334, WRGV 110 FT) предназначен для надёжного соединения кабельных лотков с высокой боковой стенкой, обеспечивая гибкость при изменении направления трассы. Продукт создан для тяжёлых условий эксплуатации и совместим с лотками лестничного типа.

Назначение и область применения

Шарнирный соединитель 110x380 мм горячий цинк используется для соединения кабельных лотков с высотой боковой стенки 110 мм - особенно там, где требуется вертикальный изгиб трассы. Подходит для лотков лестничного типа и листовых систем, применяемых на промышленных объектах, в энергетике, на заводах и в крупных распределительных щитовых.

Технические характеристики

• Высота кабеленесущей системы: 110 мм
• Длина соединителя: 380 мм
• Тип соединения: винтовой разъём - позволяет легко собирать и разбирать узлы без сварки
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивной среде
• Материал: сталь оцинкованная - прочная, выдерживает механические нагрузки
• Толщина металла: 2 мм - обеспечивает жёсткость и долговечность
• Тип шарнирного соединения: вертикальный - даёт возможность поворота в плоскости перпендикулярной к основанию лотка
• Исполнение: продольный соединитель - соединяет два участка лотка вдоль его оси с возможностью изгиба

Совместимость и монтаж

Шарнирный соединитель 110x380 мм горячий цинk совместим с кабельными лотками OBO BETTERMANN серии с высотой стенки 110 мм. Монтаж выполняется с помощью болтов и гаек, входящих в комплект. Установка требует предварительного выравнивания лотков - угол поворота ограничен конструкцией, максимальный допустимый угол - до 15°. Не используйте с лотками других производителей без проверки соответствия посадочных отверстий и профиля.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для кабельных лотков. Горячее цинкование обеспечивает электроизоляционную безопасность при контакте с заземлёнными элементами. Соединитель не создаёт точек возникновения искр - подходит для взрывоопасных зон класса Zone 22 при соблюдении правил заземления всей трассы.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в условиях повышенной влажности
• Винтовое соединение исключает необходимость сварки - снижает время монтажа и риск повреждения покрытия
• Жёсткая конструкция с толщиной 2 мм сохраняет форму под нагрузкой от кабелей и внешних воздействий
• Подходит для частичной замены секций без демонтажа всей трассы

Ограничения применения

• Не предназначена для горизонтальных поворотов - только вертикальные изгибы
• Не рекомендуется использовать в местах с постоянным ударным воздействием (например, рядом с работающими механизмами без защиты)
• Запрещено применять с лотками другой высоты (менее или более 110 мм) - не будет герметичного и прочного соединения
• Не является самостоятельным несущим элементом - должен использоваться только между двумя жёстко закреплёнными участками лотка

Примеры использования

• Соединение двух участков лотка на элеваторном переходе в цехе
• Переход с горизонтального участка на вертикальный стояк в распределительной камере
• Обход препятствий (трубопроводов, колонн) в технологических помещениях
• Монтаж в сырых зонах: насосных станциях, холодильных комплексах, на открытых площадках

Практические советы

• Перед установкой проверьте, что все отверстия в лотке и соединителе точно совпадают - не форсируйте сборку
• Затягивайте болты равномерно, чередуя их по диагонали - чтобы избежать деформации профиля
• После монтажа обязательно выполните заземление через контактные площадки соединителя - это обязательное требование безопасности
• Для длинных трасс с несколькими шарнирами рассчитывайте температурное удлинение - оставляйте запас свободного хода
• Артикул WRGV 110 FT - это официальное обозначение от OBO BETTERMANN; при заказе используйте его вместе с 6091334 для точного попадания
