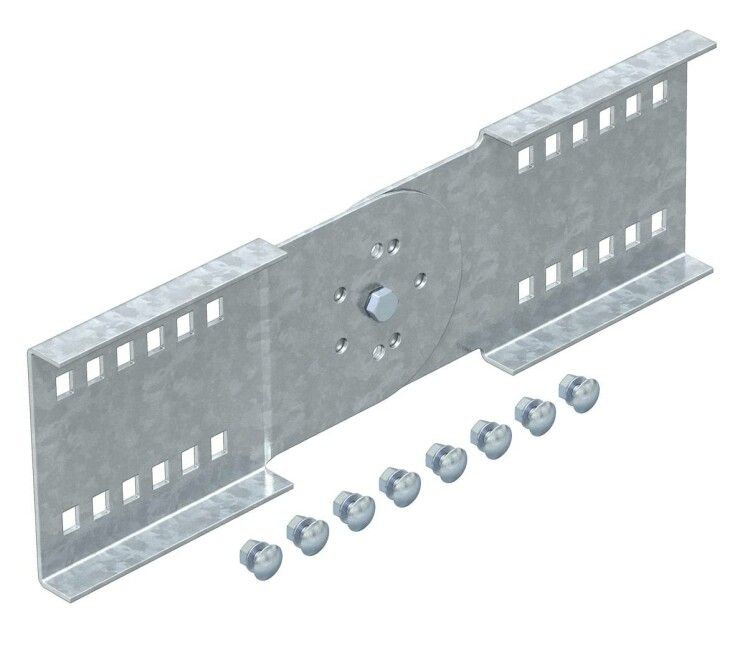

Соединитель шарнирный 110x380 - 6091318 OBO Bettermann WRGV 110 FS

Шарнирный соединитель 110x380 мм от OBO BETTERMANN (артикул WRGV 110 FS) предназначен для гибкого соединения кабельных лотков при изменении высоты или угла монтажа, обеспечивая надёжную передачу тока и механическую целостность системы. Подходит для листовых и лестничных лотков с высотой бортов 110 мм.

Назначение и область применения

Шарнирный соединитель 110x380 мм используется для соединения участков кабельных лотков, когда требуется компенсация вертикального перепада или углового изменения трассы. Применяется в системах с листовыми и лестничными лотками, где важна сохранность проводов при движении оборудования, вибрациях или температурных деформациях. Часто встречается на промышленных объектах: заводах, энергообъектах, логистических центрах.

Технические характеристики

• Размеры: 110 мм (высота) × 380 мм (длина)
• Тип соединения: винтовой разъём - позволяет легко фиксировать и демонтировать
• Материал: сталь оцинкованная - устойчивость к коррозии в средних условиях
• Толщина металла: 2 мм - достаточная жёсткость для нагрузок при монтаже
• Тип шарнира: вертикальное - компенсирует перемещения вверх/вниз
• Исполнение: продольный - соединяет лотки вдоль их оси
• Покрытие: оцинкованное - соответствует требованиям к защите от внешней среды
• Модель: WRGV 110 FS - серийное исполнение от OBO BETTERMANN

Совместимость и монтаж

Шарнирный соединитель 110x380 мм совместим с кабельными лотками OBO BETTERMANN серии F, а также с аналогичными лотками других производителей, имеющими высоту борта 110 мм. Для установки необходимо:

• Закрепить соединитель болтами к боковым стенкам лотков (по 4 точки с каждой стороны)
• Убедиться, что зазор между лотками не превышает 5–10 мм для свободного движения шарнира
• Не затягивать болты слишком сильно - это снижает подвижность шарнира
• Проверить герметичность соединений при необходимости защиты от пыли и влаги

Безопасность и стандарты

Шарнирный соединитель WRGV 110 FS соответствует европейским нормам для кабельных систем (IEC 61537). Материал и покрытие обеспечивают электрическую проводимость, необходимую для равнопотенциального заземления всей системы. Соединитель не требует дополнительной изоляции, так как выполнен из проводящего оцинкованного металла.

Преимущества

• Гибкость: позволяет компенсировать вертикальные смещения до +-15° без напряжения в лотках
• Прочность: толщина 2 мм и оцинкованная сталь выдерживают механические нагрузки при заполнении кабелями
• Легкий монтаж: винтовые крепления позволяют собирать и разбирать систему без специнструментов
• Долговечность: антикоррозийное покрытие увеличивает срок службы в помещениях с повышенной влажностью

Ограничения применения

• Не предназначена для горизонтальных поворотов - используйте другие типы соединителей
• Не рекомендуется применять в агрессивных химических средах (например, в кислотных цехах) - оцинковка не устойчива к сильным кислотам
• Не подходит для лотков с высотой борта менее 110 мм - возможен некорректный контакт
• Не заменяет термические компенсаторы при значительных температурных колебаниях (>+-50C)

Примеры использования

• Соединение двух уровней кабельных лотков на производстве, где оборудование меняет положение
• Переход между этажами через технологический канал с вертикальным смещением
• Подключение лотков к мобильному оборудованию (конвейеры, роботы), где есть периодическое перемещение
• Монтаж в лестничных лотках на эстакадах и открытых площадках с риском теплового расширения

Практические советы

• При монтаже проверьте, чтобы все болты были одинаково затянуты - это предотвращает перекос шарнира
• Для длительной работы в сыром помещении дополнительно смажьте резьбу противозадирной смазкой
• Не используйте этот соединитель как опору - он не рассчитан на вес лотка с кабелями, только на компенсацию движения
• При замене старого соединителя - сверьте точные размеры: 110×380 мм - отличаются от моделей 90 мм или 150 мм
• Артикул WRGV 110 FS всегда указывается на упаковке - при заказе используйте именно его, а не просто “шарнир 110”
