Кабельный листовой лоток для больших расстояний 110x200x6000 (WKSG 120 FS) | 6098111 OBO Bettermann

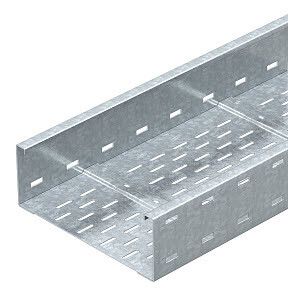

Кабельный лоток WKSG 120 FS - это перфорированный стальной лоток с увеличенным шагом опор, предназначенный для прокладки кабелей на протяжённых участках. Бренд OBO BETTERMANN обеспечивает надёжность и соответствие требованиям промышленной безопасности, включая лицензию Росатома. Артикул 6098111 соответствует спецификации для систем с большими пролётами.

Назначение и область применения

Кабельный лоток WKSG 120 FS предназначен для прокладки силовых и управляющих кабелей в условиях, где требуется большой шаг между точками крепления - до 6 метров. Подходит для установки в производственных цехах, энергообъектах, транспортных терминалах, АЭС и других объектах с высокими требованиями к надёжности. Перфорированная конструкция позволяет легко проводить обслуживание, замену кабелей и визуальный контроль состояния трассы.

Технические характеристики

• Габариты: 110×200×6000 мм (высота × ширина × длина)
• Материал: оцинкованная сталь толщиной 2 мм
• Покрытие: холодногальванизированное цинком - защищает от коррозии в агрессивной среде
• Полезное сечение: 20 200 мм2 - достаточное для прокладки множества кабелей
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с нормами промышленной безопасности
• Перфорация: боковые стенки и дно имеют отверстия для вентиляции, фиксации кабелей и крепления к кронштейнам
• Исполнение: без соединительного элемента - требует самостоятельного подбора комплектующих
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Внесён в Реестр промышленной продукции РФ: №1367/21/2023

Совместимость и монтаж

Кабельный лоток WKSG 120 FS совместим с крепёжными элементами системы OBO BETTERMANN, включая кронштейны, подвесы и переходники. Монтажная перфорация в дне лотка позволяет использовать болтовые крепления с шагом до 6000 мм - идеально для длинных пролётов. Для сборки нескольких секций необходимо применять отдельные соединители (например, WKSG 120 JG). Установка возможна на вертикальные и горизонтальные поверхности, в том числе на потолочные конструкции и металлические рамы. Не рекомендуется монтировать без предварительного расчёта нагрузки на опоры - максимальная равномерная нагрузка зависит от типа крепления и жёсткости конструкции.

Безопасность и стандарты

Кабельный лоток WKSG 120 FS соответствует требованиям ГОСТ Р 50571.15 и IEC 61537 для кабельных систем в промышленных зонах. Огнестойкость подтверждена испытаниями на воспламеняемость. Наличие лицензии Росатома позволяет использовать его на ядерных и радиационно опасных объектах. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая прочность благодаря толщине стали 2 мм - выдерживает значительную механическую нагрузку
• Перфорация по всей площади - удобство для прокладки, фиксации и модификации трассы
• Устойчивость к коррозии - цинкование гарантирует долгий срок службы даже во влажной среде
• Подходит для сложных инженерных решений - возможность создания длинных прямых трасс без промежуточных опор
• Сертифицирован для использования на объектах Росатома - повышает доверие при проектировании ответственных систем

Ограничения применения

• Не предназначен для прокладки в местах постоянного погружения в воду - хотя оцинкован, не имеет IP-защиты
• Требует обязательного расчёта прогиба при пролётах более 6 м - сам по себе не является несущей конструкцией
• Не содержит встроенные соединители - необходимо закупать отдельно
• Запрещено использование в средах с повышенной химической агрессивностью (концентрированные кислоты, щёлочи) - цинк не устойчив к таким веществам
• Не подходит для прокладки кабелей с внешним диаметром больше половины внутренней высоты лотка (более ~55 мм) без риска перегрева

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в автомобильном заводе
• Трассировка силовых кабелей в турбинных halls атомной электростанции
• Обустройство кабельных каналов в логистических комплексах с высокими потолками
• Монтаж в промышленных зданиях с ограниченным количеством точек крепления

Практические советы

• При заказе учитывайте, что длина 6000 мм - это максимальный пролёт; для более длинных трасс используйте несколько лотков с соединителем WKSG 120 JG
• Выбирайте крепёж с учётом веса заполненного лотка - один лоток с кабелями может достигать 30–40 кг
• Для защиты от пыли и влаги в помещениях с высокой влажностью комбинируйте с крышками (например, WKSG 120 C)
• Перед монтажом проверьте наличие перфорации в месте крепления - она должна совпадать с положением кронштейнов
• Не допускайте перегрузки по сечению - суммарный диаметр всех кабелей не должен превышать 60% от полезного сечения (≈12 120 мм2)
