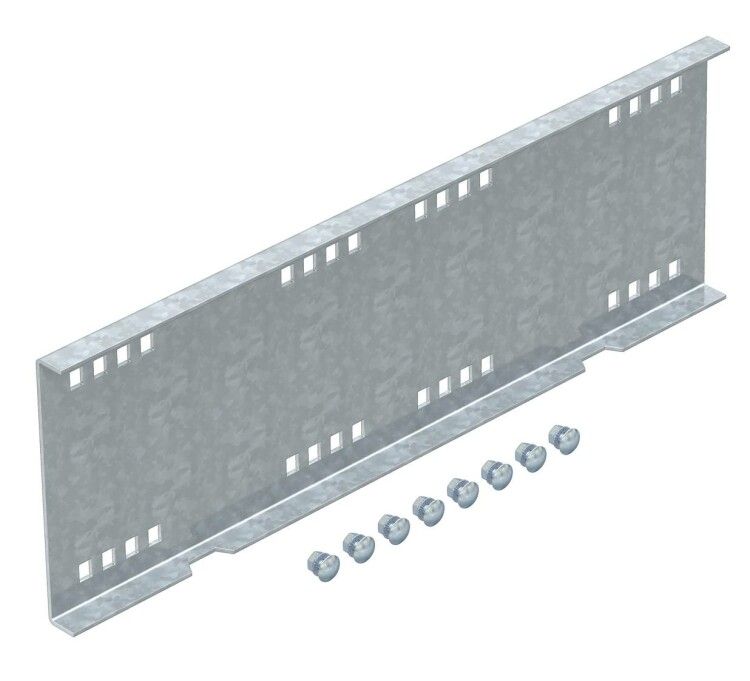

Соединитель продольный 160x500 - 6227708 OBO Bettermann WRVL 160 FS

Продольный соединитель 160x500 мм от OBO BETTERMANN (артикул WRVL 160 FS) предназначен для надежного соединения кабельных лотков по длине, обеспечивая целостность трассы при больших расстояниях между опорами. Подходит для листовых и лестничных лотков с высотой боковой стенки 160 мм.

Назначение и область применения

Продольный соединитель 160x500 мм используется для соединения секций кабельных лотков в одну непрерывную трассу. Особенно эффективен там, где требуется увеличить длину лотка без установки дополнительных опор - например, на длинных участках технологических линий, в производственных цехах, серверных помещениях или на объектах с большой протяжённостью кабельной сети.

Технические характеристики

• Размеры: 160 × 500 мм - соответствует высоте бортов лотка 160 мм и длине соединения 500 мм;
• Тип соединения: винтовой разъём - позволяет легко фиксировать и демонтировать элемент без сварки;
• Материал: сталь оцинкованная толщиной 2 мм - устойчив к коррозии, сохраняет прочность даже во влажной среде;
• Покрытие: оцинкованное - защищает от воздействия окружающей среды без необходимости дополнительной антикоррозийной обработки;
• Совместимость: да - работает с лотками WKSG и WKLG от OBO BETTERMANN с высотой боковой стенки 160 мм;
• Модель: WRVL 160 FS - серийное исполнение для продольного соединения.

Совместимость и монтаж

Продольный соединитель 160x500 мм совместим исключительно с лотками OBO BETTERMANN моделей WKSG и WKLG, имеющими высоту боковой стенки 160 мм. Для монтажа:

• Установите соединитель поверх стыка двух лотков;
• Закрепите его саморезами через предварительно просверленные отверстия в бортах лотка;
• Не используйте силовые методы - избыточное усилие может деформировать оцинкованную сталь;
• Обеспечьте равномерное прилегание по всей длине - зазоры снижают механическую жёсткость трассы.

Безопасность и стандарты

Продольный соединитель 160x500 мм изготовлен в соответствии с требованиями европейских норм для кабельных систем. Материал соответствует стандартам на оцинкованную сталь для электроустановок. Соответствие стандартам EN 61537 и IEC 61537 подтверждено производителем OBO BETTERMANN.

Преимущества

• Прочность: стальная конструкция толщиной 2 мм выдерживает нагрузки от веса кабелей и внешних механических воздействий;
• Легкий монтаж: винтовое соединение требует минимум инструментов - достаточно шуруповёрта и набора саморезов;
• Долговечность: оцинкованное покрытие гарантирует срок службы более 20 лет в условиях внутренней установки;
• Герметичность стыка: плотное прилегание снижает риск попадания пыли и влаги в зону соединения;
• Масштабируемость: можно использовать несколько соединителей подряд для создания трасс любой длины.

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - оцинковка не заменяет специальное покрытие для агрессивных сред;
• Не совместим с лотками других производителей или с высотой бортов отличной от 160 мм;
• Не рекомендован для использования в местах постоянного контакта с химически активными жидкостями (кислоты, щёлочи);
• Не является несущим элементом - не воспринимает нагрузки от собственного веса при отсутствии опор под лотком.

Примеры использования

• Производственные линии - соединение лотков вдоль конвейеров для питания автоматики;
• Цеха с большим количеством оборудования - прокладка силовых и сигнальных кабелей по длинным трассам;
• Административные здания - организация кабельных путей в технических коридорах и подпольях;
• Энергообъекты - прокладка кабелей управления в распределительных устройствах.

Практические советы

• Перед монтажом проверьте, что торцы лотков точно совпадают - перекосы вызывают напряжение в материале;
• Используйте саморезы с плоской головкой и подходящей длиной - они должны входить в борт лотка, но не пробивать его;
• Если трасса проходит через вибрационные зоны (например, рядом с насосами), дополнительно закрепите соединитель антивибрационными прокладками;
• Для удобства сборки заранее подготовьте комплекты: один продольный соединитель 160x500 мм на каждые 5–6 метров лотка;
• Артикул WRVL 160 FS - запомните его: он однозначно идентифицирует именно этот тип соединителя среди аналогов OBO BETTERMANN.
