Соединитель продольный 110x500 горячеоцинкованный - 6091180 OBO Bettermann WRVL 110 FT

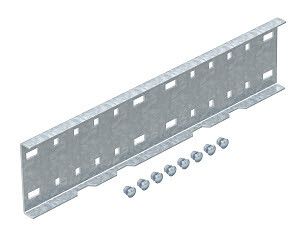

Продольный соединитель 110x500 мм горячий цинк от OBO BETTERMANN (артикул 6091180, WRVL 110 FT) предназначен для надёжного соединения кабельных лотков по длине, обеспечивая целостность трассы при прокладке кабелей на больших расстояниях. Изделие из оцинкованной стали с покрытием горячим цинком устойчиво к коррозии и подходит для внутренних и наружных установок.

Назначение и область применения

Продольный соединитель 110x500 мм горячий цинк используется для соединения кабельных лотков и лотков лестничного типа с высотой боковой стенки 110 мм - например, серий WKSG и WKLG. Применяется там, где требуется удлинить кабельную трассу без перерыва в механической прочности и электрической проводимости. Подходит для промышленных объектов, энергообъектов, транспорта и зданий с высокими требованиями к долговечности.

Технические характеристики

• Тип изделия: продольный соединитель
• Размеры: 110 мм (высота) × 500 мм (длина)
• Материал: сталь оцинкованная
• Толщина материала: 2 мм
• Покрытие: горячий цинк - защищает от коррозии даже при повреждении поверхности
• Тип соединения: винтовой разъём
• Совместимость: да, с кабельными лотками и лотками лестничного типа
• Комплектация: болты и комбинированные гайки
• Обозначение производителя: WRVL 110 FT

Совместимость и монтаж

Продольный соединитель 110x500 мм горячий цинk совместим исключительно с кабельными лотками и лотками лестничного типа, имеющими высоту боковой стенки 110 мм. Монтаж выполняется путём выравнивания двух лотков, совмещения отверстий и фиксации с помощью входящих в комплект болтов и комбинированных гаек. Убедитесь, что торцы лотков плотно прилегают друг к другу - зазор не должен превышать 1–2 мм. Не используйте соединитель для поперечных соединений или с лотками другой высоты.

Безопасность и стандарты

Продольный соединитель соответствует требованиям к механической прочности и электроизоляционным характеристикам, предъявляемым к системам кабельных лотков в промышленном применении. Покрытие горячим цинком обеспечивает соответствие нормам по защите от коррозии в соответствии с ISO 1461. Электрическая проводимость сохраняется через металлический контакт, что позволяет использовать изделие в системах с требованием к эквипотенциальной связи.

Преимущества

• Усиленная толщина материала (2 мм) повышает жёсткость и срок службы
• Горячее цинкование гарантирует защиту от ржавчины даже в условиях повышенной влажности
• Комбинированные гайки обеспечивают быстрый и надёжный монтаж без необходимости подбора отдельных элементов
• Соответствие рекомендованному ассортименту OBO BETTERMANN снижает риск несовместимости

Ограничения применения

• Не предназначена для использования с лотками высотой менее или более 110 мм
• Не следует применять в качестве опорного элемента - нагрузка должна передаваться через основные крепления лотка
• Не рекомендуется для внешней установки в агрессивных химических средах (например, поблизости от кислотных выбросов)
• Не заменяет термические или электрические разрывы - для этих задач используются специальные изолирующие элементы

Примеры использования

• Соединение участков кабельных лотков на производственной линии с длинной трассой
• Прокладка силовых кабелей в цехах с высокой влажностью (например, пищевые производства)
• Установка в тоннелях, эстакадах и на открытых площадках с воздействием атмосферных осадков
• Замена повреждённого участка лотка в существующей системе без демонтажа всей трассы

Практические советы

• Перед монтажом проверьте, чтобы все отверстия в лотках и соединителе точно совпадали - искривление может вызвать перекос и снижение прочности
• Затягивайте болты равномерно, чередуя их поочерёдно, чтобы избежать деформации профиля
• При использовании в местах с вибрациями дополнительно проверяйте затяжку после первых 24 часов работы
• Для удобства сборки можно заранее собрать соединитель с болтами и гайками вне лотка - так легче добиться точного положения
• Артикул WRVL 110 FT и 6091180 - это один и тот же продукт; при заказе указывайте оба номера для точности
