Соединение трехлучевое | BMD1505 DKC ДКС

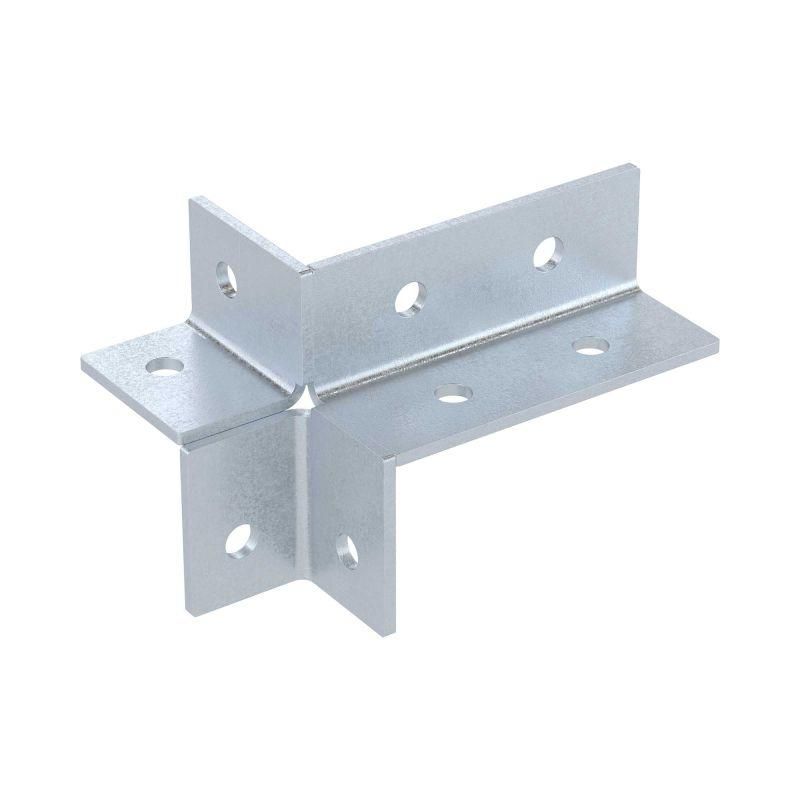

Соединение трехлучевое DKC (арт. bmd1505) - это надежный винтовой соединитель из оцинкованной стали, предназначенный для сборки прочных металлических конструкций на основе C-профилей BPL-41, BPV-41, BPM-41 и BPD-41. Применяется в системах промышленных фальш полов, кабельных лотках и других несущих конструкциях.

Назначение и область применения

Соединение трехлучевое DKC используется для создания устойчивых перекрестных соединений между тремя элементами из C-образных профилей. Подходит для формирования сложных геометрических схем в рамках системы B5 Combitech. Часто применяется в промышленных условиях: при монтаже фальш полов, кабельных трасс, стоек оборудования, конвейерных систем и каркасов для распределительных щитов.

Технические характеристики

• Тип изделия: Соединитель продольный
• Тип соединения: Винтовой разъем - обеспечивает жесткую фиксацию без сварки
• Материал: Сталь оцинкованная
• Защитное покрытие: Горячее цинкование по методу Сендзимира - повышает коррозионную стойкость
• Исполнение: Продольный соединитель - позволяет соединять профили вдоль одной оси с ответвлением под углом
• Цвет: Серый
• Совместимость с лотками: Да - совместим с лотками на базе профилей BPL-41, BPV-41, BPM-41, BPD-41
• Артикул: bmd1505
• Серия: B5 Combitech

Совместимость и монтаж

Соединение трехлучевое DKC (bmd1505) рассчитано исключительно на использование с профилями серии B5 Combitech: BPL-41, BPV-41, BPM-41 и BPD-41. Для установки требуется предварительно просверлить отверстия в профилях под болты, входящие в комплект. Монтаж выполняется с помощью шестигранного ключа. Убедитесь, что глубина захода профиля в соединитель соответствует проектным требованиям - не более 30 мм. Недостаточная посадка снижает несущую способность.

Безопасность и стандарты

Произведено в соответствии с внутренними техническими условиями производителя DKC. Защитное покрытие соответствует ГОСТ 14918-80 (горячее цинкование). Не содержит свинца и других запрещённых веществ. Эксплуатация допускается в помещениях с нормальной влажностью и температурой от –20C до +50C.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали
• Устойчивость к коррозии - особенно важна в средах с повышенной влажностью
• Не требует сварки - ускоряет монтаж и снижает риск деформаций
• Готовые отверстия под болты - минимизируют время подготовки
• Совместимость с целой серией профилей B5 Combitech - унифицирует комплектующие

Ограничения применения

• Не предназначен для нагрузок выше указанных в технической документации B5 Combitech
• Не рекомендуется использовать вне помещений без дополнительной защиты от атмосферных воздействий
• Не совместим с профилями других серий (например, DKS Classic, B1, B3)
• Запрещена замена стандартных болтов на саморезы - это нарушает расчетную нагрузку

Примеры использования

• Формирование перекрестных опор в системе промышленного фальшпола
• Сборка вертикальных стоек для кабельных лотков с боковым выходом
• Каркасы для распределительных щитов с несколькими направлениями кабельных трасс
• Подвесные конструкции для вентиляционных каналов и трубопроводов

Практические советы

• Перед монтажом проверьте соответствие профилей - все три соединяемых элемента должны быть одного типа (BPL/BPV/BPM/BPD)
• Используйте только оригинальные болты и гайки из комплекта - другие могут иметь другую резьбу или класс прочности
• При сборке крупных конструкций начните с нижнего уровня - так легче контролировать вертикальность
• После окончательной затяжки всех соединений проведите контрольный осмотр - ослабление винтов возможно при вибрациях
• Для длительной эксплуатации в агрессивных средах рекомендуется периодически проверять состояние оцинковки
