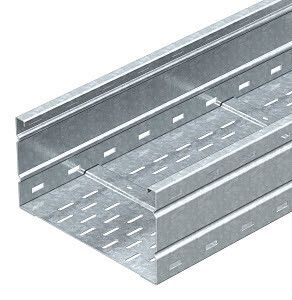

Кабельный листовой лоток для больших расстояний 160x300x6000 (WKSG 163 FT) | 6098554 OBO Bettermann

Кабельный лоток WKSG 163 FT от OBO BETTERMANN - это прочный перфорированный лоток из оцинкованной стали толщиной 2 мм, предназначенный для прокладки кабелей на значительных расстояниях. Его конструкция обеспечивает надёжную фиксацию, хорошую вентиляцию и соответствие требованиям пожарной безопасности.

Назначение и область применения

Кабельный лоток WKSG 163 FT используется для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и автоматизации. Подходит для установки вдоль потолков, стен или на опорах там, где требуется длинная, жёсткая и устойчивая трасса - например, между цехами, в тоннелях или на открытых площадках. Благодаря высокой боковой стенке (160 мм) и усиленному профилю, лоток выдерживает большие нагрузки и сохраняет форму даже при протяжённых участках до 6 метров.

Технические характеристики

• Размеры: 160 × 300 × 6000 мм (высота × ширина × длина)
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: горячее цинкование - защищает от коррозии в агрессивных средах
• Полезное сечение: 45 500 мм2 - позволяет размещать крупные пучки кабелей
• Перфорация: есть на боковых стенках и в основании - для вентиляции и крепления
• Огнестойкость: соответствует требованиям - не поддерживает горение, не выделяет токсичных газов при нагреве
• Исполнение: без соединительного элемента - требует самостоятельного подбора крепёжных деталей
• Модель: WKSG 163 FT

Совместимость и монтаж

Кабельный лоток WKSG 163 FT совместим с крепёжными системами OBO BETTERMANN, включая кронштейны, подвесы и соединители серии WKSG. Монтажная перфорация в основании позволяет закрепить лоток на анкерных болтах, хомутах или подвесах через каждые 1–1,5 м. Перфорация на боковых стенках даёт возможность фиксировать кабели с помощью зажимов или креплений типа “бабочка”. Для соединения лотков друг с другом необходимо использовать отдельные соединительные планки (например, WKSG 160/160). Установка возможна как горизонтально, так и вертикально - в зависимости от проекта.

Безопасность и стандарты

Кабельный лоток WKSG 163 FT соответствует европейским нормам EN 61537 для кабельных лотков. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Огнестойкость подтверждает его применение в местах с высокими требованиями к пожаробезопасности - например, в производственных зонах, АЭС, метро и логистических комплексах. Продукт не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая жёсткость благодаря толщине 2 мм и форме профиля - минимизирует прогиб на длинных участках
• Горячее цинкование увеличивает срок службы до 30+ лет в промышленной среде
• Перфорация снижает вес и улучшает теплоотвод, предотвращая перегрев кабелей
• Удобство сборки: можно легко модифицировать, резать и адаптировать под нужды объекта
• Подходит для массового монтажа - одинаковые размеры позволяют стандартизировать комплектацию

Ограничения применения

Кабельный лоток WKSG 163 FT не предназначен для прямого контакта с открытым пламенем или экстремальными температурами выше +100 C. Не рекомендован для постоянного погружения в воду - хотя покрытие защищает от влаги, он не является герметичным. Также не следует использовать в качестве несущего элемента для оборудования - только для кабелей. Отсутствие встроенного соединительного элемента требует дополнительного заказа комплектующих.

Примеры использования

• Прокладка кабелей питания и управления на конвейерной линии в автомобильном заводе
• Трассировка сигнальных и силовых кабелей в подземном переходе метрополитена
• Фиксация кабелей в распределительной камере на тепловой электростанции
• Обустройство кабельной трассы в логистическом терминале с высокой влажностью

Практические советы

• При монтаже на длинных участках (более 4 м) используйте подвесы с шагом не более 1,2 м - это исключит провисание
• Для защиты от механических повреждений в зонах с движением транспорта применяйте пластиковые крышки (совместимы с моделью WKSG)
• При резке лотка используйте ножницы по металлу - после реза обязательно обработайте кромки антикоррозийным составом
• Учитывайте посадочные размеры: внутренняя ширина 300 мм - проверьте диаметр пучка кабелей перед закупкой
• Заказывайте дополнительные соединители WKSG 160/160 заранее - они не входят в комплект лотка
