Лоток перфорированный 800х100х3000х2мм, лонжерон, горячеоцинкованный | USH318HDZ DKC ДКС

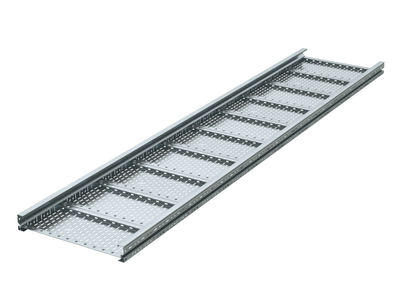

Лоток кабельный листовой перфорированный 800х100х3000мм, толщина 2мм, горячеоцинкованный от DKC (ДКС), артикул ush318hdz, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокой нагрузкой и агрессивной средой. Относится к серии U5 Combitech.

Назначение и область применения

Этот лоток используется там, где требуется прочная, долговечная и вентилируемая трасса для большого количества кабелей. Подходит для прокладки в производственных цехах, на верфях, в портовых зонах, складах и других местах с высокой механической нагрузкой, влагой или химическими воздействиями. Благодаря усиленному исполнению и перфорации, он идеален для систем, требующих быстрого доступа к кабелям и хорошего теплоотвода.

Технические характеристики

• Размеры: 800 мм (ширина) × 100 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - защищает от коррозии даже при повреждении поверхности
• Толщина стали: 2 мм - обеспечивает жесткость и высокую несущую способность
• Полезное сечение: 64 000 мм2 - позволяет размещать значительный объем кабелей
• Тип: перфорированный - обеспечивает естественную вентиляцию и снижает нагрев кабелей
• Монтажная перфорация: да - возможность фиксации к кронштейнам, потолкам, стенам через отверстия
• Усиленное исполнение: да - увеличенная прочность для больших пролетов и динамических нагрузок
• Перфорированная боковая стенка: да - улучшает доступ к кабелям и вентиляцию
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: без соединительного элемента - требует самостоятельного подбора крепежа и соединителей
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Лоток не имеет встроенных соединительных элементов, поэтому для сборки трассы необходимо использовать совместимые крепления и муфты серии U5 Combitech. Монтаж выполняется на кронштейнах, подвесках или опорах с шагом не более 6 м при максимальной нагрузке 170 кг/м, и не более 9 м при нагрузке 70 кг/м. Перфорация по всей длине позволяет легко закрепить лоток болтами M8–M10. Для герметизации стыков рекомендуется применять специальные переходники и заглушки, подходящие к профилю 800×100 мм.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельство Российского морского регистра судоходства. Это подтверждает его пригодность для использования на объектах с повышенными требованиями к надежности - включая морские терминалы, судостроительные заводы и другие критически важные объекты. Горячее цинкование обеспечивает соответствие нормам по коррозионной стойкости в условиях повышенной влажности и агрессивной среды.

Преимущества

• Высокая несущая способность - выдерживает тяжелые кабельные пакеты на длинных пролетах
• Отличная вентиляция благодаря перфорации - предотвращает перегрев кабелей
• Долговечность - горячее цинкование защищает от ржавчины даже при механических повреждениях
• Простой доступ к кабелям - можно легко заменить или добавить провода без демонтажа всего участка
• Сейсмостойкость - сохраняет целостность при вибрациях и сейсмических воздействиях
• Не поддерживает горение - безопасен в помещениях с риском возгорания

Ограничения применения

Лоток не предназначен для прямого контакта с открытым пламенем или температурой выше +100 C длительное время. Не следует использовать в средах с постоянным воздействием кислот, щелочей или растворителей - хотя цинк устойчив к влаге, он подвержен химической коррозии при агрессивных жидкостях. Также не подходит для установки в качестве основания для оборудования - только для кабельных трасс. Без дополнительных соединителей и заглушек не обеспечивает герметичность - для помещений с высокой запыленностью потребуется доработка.

Примеры использования

• Прокладка силовых кабелей на заводе по производству судов
• Кабельная трасса в складском комплексе с грузоподъемниками и конвейерами
• Распределение управления и питания на портовом терминале
• Обвязка технологического оборудования в пищевой промышленности с частой мойкой
• Подвесные трассы в цехах с высокой влажностью (например, холодильные комплексы)

Практические советы

• При расчете нагрузки учитывайте вес кабелей + собственный вес лотка - суммарная масса не должна превышать допустимые значения для выбранного пролета
• Для пролетов более 6 м используйте дополнительные поддерживающие кронштейны - особенно при большой плотности кабелей
• Посадочный диаметр отверстий в перфорации - около 8 мм; подбирайте крепеж M8/M10 с шайбами для равномерного распределения нагрузки
• При необходимости герметизации стыков применяйте резиновые уплотнители и заглушки серии U5 Combitech
• Проверьте совместимость с другими элементами трассы - все детали должны иметь одинаковый тип перфорации и габариты
• Храните лотки в сухом месте перед монтажом - даже оцинкованная сталь может подвергнуться белому налету при длительном контакте с влагой
