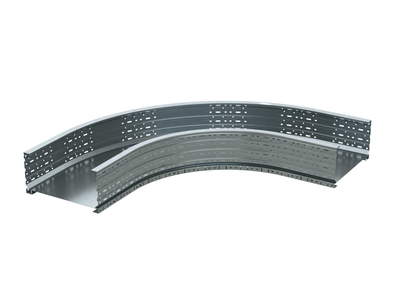

Угол листовой 90 градусов 100x800, горячий цинк | USD618HDZ DKC ДКС

Листовой угол 90 градусов 100x800 горячеоцинкованный от DKC (ДКС), артикул usd618hdz, предназначен для формирования прямых поворотов в кабельных трассах системы U5 Combitech. Он обеспечивает прочную, долговечную и безопасную фиксацию кабелей на участках с изменением направления трассы.

Назначение и область применения

Этот угол используется для создания поворотов кабельной трассы под углом 90° в горизонтальной плоскости. Применяется исключительно в системе U5 Combitech с лотками высотой 100 мм и шириной 800 мм. Подходит для прокладки силовых и слаботочных кабелей в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах, на объектах транспорта и энергетики.

Технические характеристики

• Угол изгиба: 90°
• Высота борта: 100 мм
• Ширина: 800 мм
• Толщина материала: 1,5 мм
• Материал: нержавеющая сталь
• Покрытие: горячее цинкование — защищает от коррозии до 30–50 лет
• Внутренний радиус изгиба: 660 мм — обеспечивает плавный переход кабелей, снижает риск перегибов
• Монтажные отверстия: есть — для крепления к опорным конструкциям
• Перфорация боковой стенки: да — позволяет дополнительно фиксировать кабели или использовать для вентиляции
• Усиленное исполнение: да — увеличенная жесткость конструкции
• Огнестойкость: да — соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Листовой угол 90 градусов 100x800 горячеоцинкованный совместим только с лотками системы U5 Combitech того же размера — 100×800 мм. Не применяется с другими системами (например, U4, U6 или аналогами других производителей).

Монтаж выполняется с помощью болтов через подготовленные отверстия. Крепление рекомендуется производить к несущим конструкциям с шагом не более 1,5 метра. Перфорированная стенка позволяет дополнительно закрепить кабели хомутиками или фиксаторами внутри угла. Соединительные элементы не требуются — угол является самостоятельным компонентом трассы.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Горячее цинкование обеспечивает электроизоляцию поверхности и снижает риск коррозионного разрушения. Материал не выделяет токсичных веществ при нагреве. Настоятельно рекомендуется соблюдать допустимую нагрузку на кабельную трассу — максимальная масса кабелей не должна превышать расчетную для лотков U5 Combitech.

Преимущества

• Плавный изгиб с радиусом 660 мм минимизирует механическое напряжение на кабелях
• Горячее цинкование гарантирует длительную службу в агрессивных средах — в том числе на улице или в сырых цехах
• Усиленная конструкция предотвращает деформацию при больших нагрузках
• Перфорация позволяет легко организовать дополнительную фиксацию кабелей без демонтажа
• Стандартные размеры обеспечивают точную сборку без доработок

Ограничения применения

• Не предназначена для вертикальных поворотов — только для горизонтальных
• Не совместима с лотками другой высоты или ширины — даже небольшое расхождение (например, 95 мм вместо 100 мм) нарушает герметичность и устойчивость
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или сильных растворителей — цинк может разрушаться
• Запрещено сваривать или резать изделие — это нарушает целостность антикоррозийного покрытия

Примеры использования

• Поворот кабельной трассы в промышленном цехе вокруг оборудования
• Проход трассы через стену или колонну в офисном здании
• Формирование маршрута для кабелей в подвале с высокой влажностью
• Обход препятствий на технологической линии с использованием нескольких углов в одной трассе

Практические советы

• Перед установкой проверьте соответствие размеров лотка и угла — 100 мм высоты и 800 мм ширины должны точно совпадать
• При монтаже используйте антивибрационные прокладки между крепежом и конструкцией — особенно в местах с вибрацией оборудования
• Если требуется частичная модификация — не режьте перфорированные участки, они нужны для равномерного распределения нагрузки
• Для трасс с большим числом кабелей учитывайте заполнение — не перегружайте угол, чтобы не вызвать прогиб или деформацию
• Рекомендуется комбинировать этот угол с другими элементами серии U5 Combitech — так сохраняются все гарантии производителя
