Угол листовой 90 градусов 100x300 R=660мм горячеоцинкованный - USD613HDZ ДКС

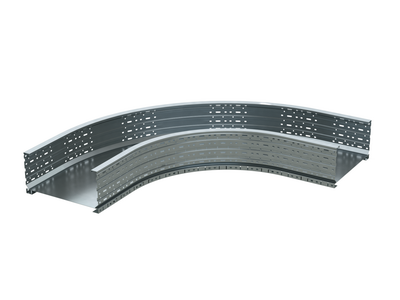

Угол листовой 90 градусов 100x300 R660 горячеоцинкованный от DKC - элемент системы U5 Combitech, предназначенный для формирования жестких поворотов кабельных трасс под прямым углом. Благодаря плавному изгибу с радиусом 660 мм и прочному горячеоцинкованному покрытию, этот угол обеспечивает безопасную прокладку кабелей в агрессивных средах, сохраняя целостность изоляции и минимизируя риск провисания.

Назначение и область применения

Угол листовой 90 градусов 100x300 R660 горячеоцинкованный используется для изменения направления кабельной трассы в горизонтальной плоскости на 90°. Он применяется исключительно в системе U5 Combitech и совместим только с лотками этой же серии с высотой борта 100 мм и шириной 300 мм. Подходит для прокладки силовых, сигнальных и телекоммуникационных кабелей в помещениях и на открытых площадках.

Рекомендован для объектов с повышенной влажностью, агрессивными средами и требовательными условиями эксплуатации: промышленные цеха, насосные станции, тепловые пункты, подземные сооружения, пищевые и фармацевтические производства.

Технические характеристики

• Угол изгиба: 90°
• Высота борта: 100 мм
• Ширина: 300 мм
• Внутренний радиус изгиба: 660 мм - обеспечивает плавный переход кабелей, снижает механическую нагрузку на изоляцию
• Толщина металла: 1,5 мм - достаточна для жесткости и долговечности при нагрузках
• Покрытие: горячее цинкование - защищает от коррозии, срок службы до 30–50 лет
• Перфорация: да - с перфорацией по боковой стенке для удобства крепления болтами и заземления
• Цвет: серый - соответствует цвету лотков U5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –45C до +45C, в условиях повышенной влажности, пыли и атмосферных осадков

Совместимость и монтаж

Угол листовой 90 градусов 100x300 R660 горячеоцинкованный совместим только с лотками серии U5 Combitech. Несовместим с другими системами, включая аналогичные продукты других брендов, даже при совпадении габаритов.

Монтаж выполняется с помощью самонарезающих или заклепочных крепежей через перфорацию. Для надежного заземления рекомендуется использовать перемычки между элементами трассы. Крепление к опорным конструкциям - через отверстия в основании или боковых стенках. Не требуется сварка - все соединения выполнены на болтовом креплении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61537 и ГОСТ 15150 по климатическому исполнению. Обеспечивает класс защиты IP54 при правильном сборе всей трассы. Огнестойкость подтверждена тестированием на негорючесть материала. Горячее цинкование соответствует ISO 1461.

Преимущества

• Плавный радиус 660 мм снижает риск повреждения кабелей при протяжке и эксплуатации
• Горячее цинкование гарантирует долговечность в агрессивных средах без необходимости окраски
• Перфорация упрощает установку, заземление и модификацию трассы
• Жесткая конструкция предотвращает прогиб и деформацию под весом кабелей
• Стандартные габариты обеспечивают точную совместимость с лотками U5 Combitech

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных изменений направления
• Не совместим с лотками других систем, даже если они имеют одинаковые размеры
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или хлора - цинк может разрушаться при длительном контакте
• Запрещено применять в качестве несущего элемента для оборудования - только для кабельных трасс

Примеры использования

• Поворот трассы в технологическом корпусе завода от вертикального шахтного лотка к горизонтальному ряду
• Обход препятствий (колонн, трубопроводов) в распределительных щитовых
• Формирование контура кабельной трассы вокруг HVAC-системы в офисном здании
• Подключение кабелей к оборудованию в сыром помещении (например, в котельной или на очистных сооружениях)

Практические советы

• При выборе учитывайте посадочные размеры: высота 100 мм и ширина 300 мм должны точно совпадать с лотком U5 Combitech
• Для заземления используйте медные перемычки с клеммами, соединяющие все элементы трассы
• При прокладке кабелей большого диаметра проверьте, чтобы радиус изгиба 660 мм был достаточен для минимального допустимого радиуса изгиба самого кабеля
• При монтаже в местах с возможным попаданием воды - убедитесь, что все стыки герметично собраны, а перфорация не становится путем для проникновения влаги внутрь
• Не заменяйте оригинальные крепежи - они рассчитаны на нагрузку и коррозионную стойкость именно этого изделия
