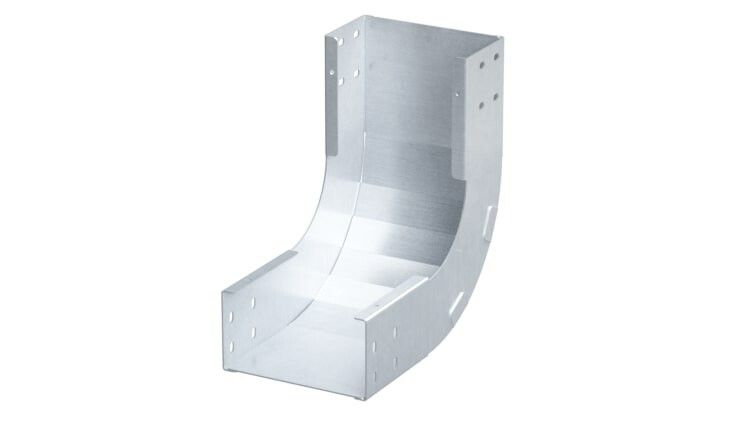

Угол вертикальный внутренний 90 градусов 100х400, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SIM1040KHDZ ДКС

Угол вертикальный внутренний 90 градусов 100х400, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC предназначен для изменения направления кабельной трассы в вертикальной плоскости. Этот элемент совместим с лотками серии S5 Combitech и используется там, где требуется прочный, долговечный и огнестойкий переход между участками кабельной системы.

Назначение и область применения

Угол вертикальный внутренний 90 градусов 100х400, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC служит для создания плавного поворота кабельной трассы на 90° внутри здания. Применяется исключительно с лотками серии S5 Combitech, имеющими высоту борта 100 мм и ширину основания 400 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, серверных, распределительных пунктах и на объектах с повышенными требованиями к безопасности.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Размеры: Высота 100 мм, ширина 400 мм
• Толщина материала: 1,5 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Исполнение изгиба: Плавный - снижает риск повреждения кабелей при протяжке
• Огнестойкость: Да - соответствует требованиям пожарной безопасности для кабельных систем
• Цвет: Серый - единый внешний вид с другими элементами серии S5 Combitech
• Широкодиапазонное исполнение: Да - позволяет использовать в различных условиях эксплуатации

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 100х400, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC рассчитан исключительно для работы с лотками серии S5 Combitech. Комплектация включает все необходимые соединительные пластины и крепеж - болты, гайки и шайбы - что исключает потребность в дополнительных расходниках.

Монтаж выполняется путём фиксации угла к двум смежным лоткам с помощью прилагаемых пластин. Соединения должны быть равномерно затянуты - перегрузка крепежа недопустима. Герметичность не предусмотрена - для помещений с повышенной влажностью рекомендуется применять дополнительную герметизацию стыков.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: имеет сертификат огнестойкости. Материал - оцинкованная сталь толщиной 1,5 мм - обеспечивает механическую прочность и устойчивость к деформации при нагрузках. Нагрев до температур выше +80C не влияет на целостность конструкции, однако длительное воздействие открытого пламени запрещено.

Преимущества

• Горячеоцинкованное покрытие гарантирует долгий срок службы даже в агрессивных средах
• Плавный изгиб минимизирует трение кабелей при протяжке, снижает риск повреждения изоляции
• Полный комплект крепежа и пластин ускоряет установку и исключает потери деталей
• Единая система совместимости с лотками S5 Combitech обеспечивает стандартизированную сборку
• Огнестойкость позволяет использовать в местах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначается для наружной эксплуатации - несмотря на цинкование, не защищен от осадков и УФ-излучения
• Подходит только для лотков S5 Combitech с размерами 100×400 мм - несовместим с другими сериями или размерами
• Не предназначен для использования в качестве несущего элемента - вес кабеля должен восприниматься лотком, а не углом
• Запрещён монтаж в условиях постоянного контакта с химически активными жидкостями (например, кислотами, щелочами)

Примеры использования

• Переход между горизонтальным и вертикальным участком кабельной трассы в серверной комнате
• Обход колонны или трубопровода в производственном цехе с использованием лотков S5 Combitech
• Прокладка кабелей от этажного щита к нижнему уровню через технологический канал
• Сборка кабельных систем в медицинских учреждениях, где важны огнестойкость и чистота поверхности

Практические советы

• Перед монтажом проверьте соответствие размеров лотка и угла - допуск по ширине +-1 мм, по высоте - +-0,5 мм
• При протяжке кабелей используйте смазку на роликах - это продлит жизнь изоляции и уменьшит усилие
• Не забудьте закрепить угол к несущей конструкции - особенно если трасса проходит по длинному маршруту
• При необходимости замены - можно демонтировать угол без разрушения соседних лотков благодаря модульной системе DKC
• Храните изделие в сухом месте - хотя покрытие устойчиво, влага может вызвать образование белого налёта (циновый налёт), который не влияет на функциональность, но портит эстетику
