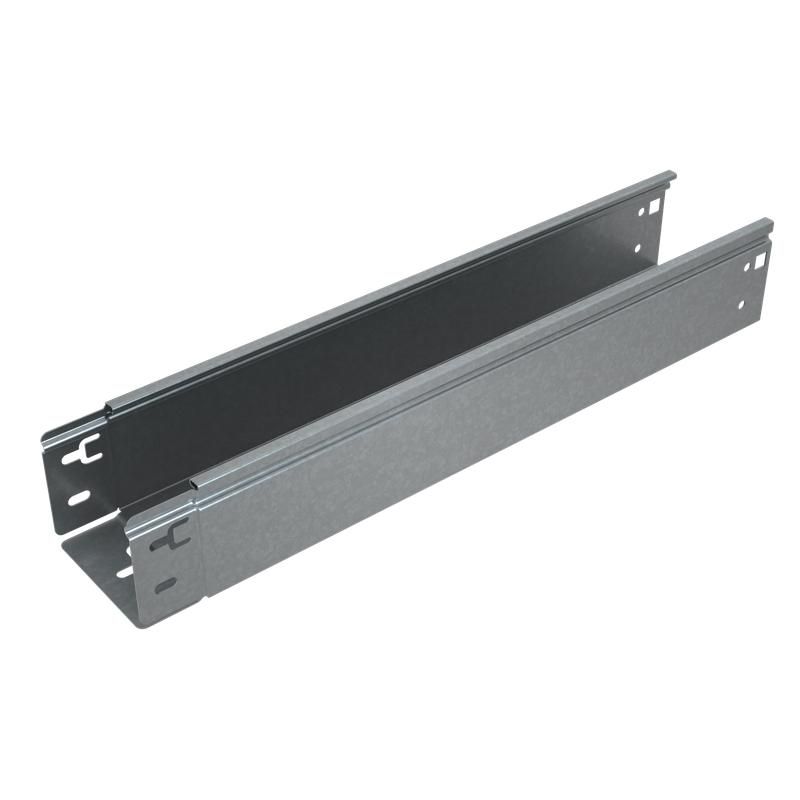

Лоток листовой неперфорированный 200х80 L2000 1.2мм "Быстрый монтаж ПЛЮС" LNplus80-200-1.2-2000 HD КМ PL3026 КМ-Профиль

Лоток кабельный листовой неперфорированный 80х200х1,2 L2000 мм серии ПЛЮС HD от КМ-Профиль - прочный металлический элемент для прокладки кабелей в условиях повышенной влажности, на улице или в слабокоррозийной среде. Артикул pl3026 предназначен для создания жестких, защищённых кабельных трасс без перфорации, где важна целостность изоляции проводов.

Назначение и область применения

Лоток серии ПЛЮС HD применяется для прокладки силовых, контрольных и коммуникационных кабелей в местах, где требуется защита от внешних воздействий, но не нужна вентиляция внутри канала. Подходит для установки в производственных цехах, на объектах ЖКХ, в тоннелях, на открытых площадках и в других зонах с высокой влажностью или риском механического воздействия. Не предназначен для помещений с агрессивными химическими средами или постоянным контактом с кислотами/щелочами.

Технические характеристики

• Габариты: высота борта 80 мм, ширина секции 200 мм, длина 2000 мм
• Толщина стенки: 1,2 мм
• Материал: сталь с оцинковкой методом горячего погружения (по ГОСТ 9.307-89)
• Форма: неперфорированная, цельнолистовая
• Края бортов: завальцованные на 180° для предотвращения порезов кабелей
• Условия эксплуатации: соответствует ГОСТ 15150-69 - работает в температурном диапазоне от -40C до +40C, в средах с низкой загрязнённостью

Совместимость и монтаж

Лоток серии ПЛЮС HD оснащён интегрированными соединительными лепестками, позволяющими собирать трассу по принципу «Быстрый монтаж» - без дополнительных болтов или крепёжных деталей. Лотки легко состыковываются друг с другом по длине и углам. Для герметичного закрытия трассы рекомендуются крышки серии ПЛЮС. Монтаж возможен на кронштейны, потолочные подвесы или стены с шагом не более 1,5 метра. Учитывайте посадочный диаметр: внутренняя ширина составляет 200 мм, поэтому кабели должны иметь суммарный диаметр, не превышающий 70–80% этого значения для обеспечения свободного прохода.

Безопасность и стандарты

• Оцинкование выполнено по ГОСТ 9.307-89 - гарантирует долговечность против коррозии
• Соответствие ГОСТ 15150-69 - допущен к использованию в климатических исполнениях УХЛ и Т
• Завальцованные края снижают риск травмирования персонала и повреждения кабельной изоляции

Преимущества

• Высокая механическая прочность благодаря толщине 1,2 мм и цельнолистовой конструкции
• Защита кабелей от повреждений благодаря завальцованным кромкам
• Ускоренный монтаж за счёт системы «быстрой стыковки» без дополнительных крепёжных элементов
• Стойкость к влаге и атмосферным воздействиям благодаря горячеоцинкованному покрытию
• Совместимость с крышками серии ПЛЮС - позволяет полностью закрывать трассу

Ограничения применения

• Не предназначена для установки в средах с постоянным воздействием кислот, щелочей, солевых растворов или агрессивных паров
• Не рекомендуется для использования в помещениях с частыми перепадами температуры выше +-50C
• Неперфорированная форма не обеспечивает естественной вентиляции - не подходит для кабелей с высоким тепловыделением без принудительного охлаждения
• Работает только в сочетании с крышками для полноценной защиты - без них возможен доступ пыли и мелкого мусора

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Кабельные трассы в подземных переходах и тоннелях метро
• Электроснабжение насосных станций и водоочистных сооружений
• Наружные линии связи на промплощадках с высокой влажностью воздуха
• Интеграция в систему распределения электроэнергии в административных зданиях

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - серия ПЛЮС HD совместима только с другими элементами этой же серии
• При прокладке длинных участков оставляйте компенсационные зазоры между лотками - металл расширяется при нагреве
• Для максимальной защиты используйте крышки серии ПЛЮС - они плотно фиксируются и не выпадают при вибрации
• Не перегружайте лоток: суммарный диаметр всех кабелей не должен превышать 140 мм (70% от 200 мм)
• При работе в сырых помещениях регулярно проверяйте состояние оцинковки - при появлении белого налёта (циновой коррозии) замените повреждённые участки
