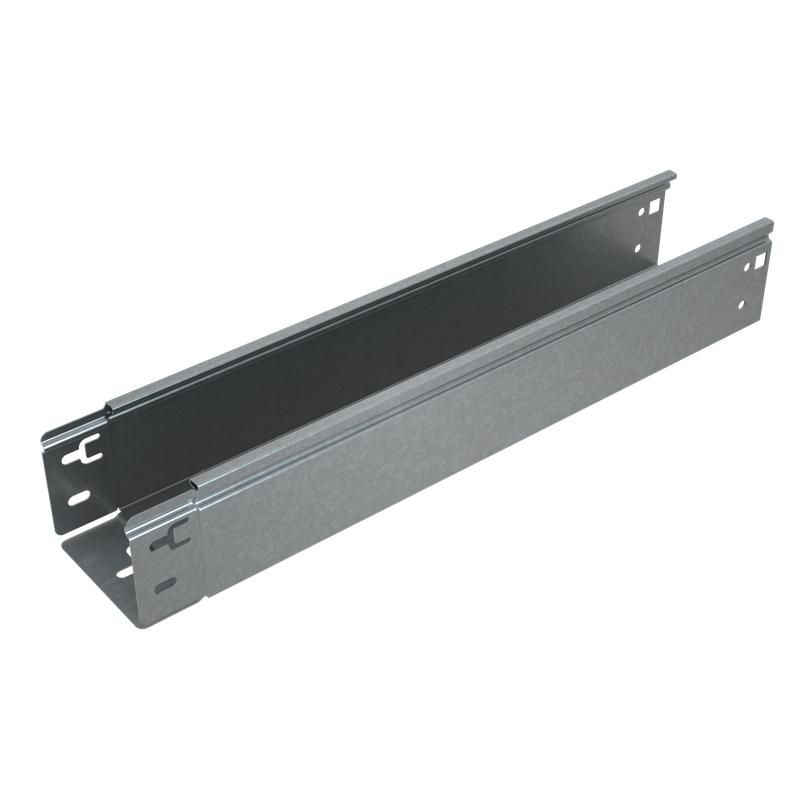

Лоток кабельный листовой LNplus80-200-1.0-2000 80x200 мм Система КМ PL2907

Лоток кабельный листовой неперфорированный 80х200х1.0 L2000 мм серии ПЛЮС (LNplus80-200-1.0-2000) от КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки кабелей внутри зданий. Благодаря оцинкованной стали и завальцованным краям, он защищает провода от повреждений и подходит для сухих и малоагрессивных сред.

Назначение и область применения

Лоток LNplus80-200-1.0-2000 предназначен для прокладки силовых, информационных и управляющих кабелей в помещениях с нормальной влажностью. Он используется там, где важна механическая защита кабелей, но не требуется вентиляция - например, в офисах, производственных цехах, телекоммуникационных шкафах, серверных и распределительных пунктах. Применяется в системах, соответствующих требованиям ГОСТ 15150-69. Не рекомендуется для открытых площадок, улиц, сырых или химически агрессивных сред.

Технические характеристики

• Высота борта: 80 мм
• Ширина лотка: 200 мм
• Толщина стенки: 1,0 мм
• Длина: 2000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Поверхность: гладкая, неперфорированная
• Края бортов: завальцованы на 180°

Совместимость и монтаж

Лоток LNplus80-200-1.0-2000 совместим с другими элементами серии ПЛЮС. Монтируется по принципу «Быстрый монтаж»: соединительные лепестки, уже интегрированы в корпус, позволяют легко стыковать лотки друг с другом без дополнительных крепежей. Установка выполняется на кронштейны, подвесы или крепления к стене/потолку. Для герметичного закрытия трассы используйте крышки серии ПЛЮС - они подходят точно по форме и фиксируются без инструментов.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69, что гарантирует стойкость к температурным колебаниям и умеренным воздействиям окружающей среды. Оцинкование по Сендзимиру обеспечивает равномерное покрытие и долгий срок службы без образования ржавчины. Завальцованные края снижают риск порезов персонала и повреждения изоляции кабелей при монтаже.

Преимущества

• Завальцованные края - безопасны для рук и кабелей, не требуют дополнительной обработки после резки
• Оцинкованная сталь - устойчивость к коррозии в условиях сухого воздуха
• Интегрированные лепестки - быстрая сборка без болтов и гаек
• Стандартная длина 2000 мм - удобна для типовых трасс, минимизирует отходы
• Совместимость с крышками серии ПЛЮС - позволяет полностью закрывать трассу от пыли и мусора

Ограничения применения

Не применяйте лоток LNplus80-200-1.0-2000 в условиях повышенной влажности, постоянного контакта с водой, а также в агрессивных средах - например, рядом с химическими установками, в канализационных камерах или на открытом воздухе. Недостаточная толщина стенки (1,0 мм) делает его непригодным для участков с высокой механической нагрузкой - например, под проездом транспорта или в местах частого обслуживания. Также не предназначена для прокладки кабелей с высокой тепловой мощностью без учета теплоотвода.

Примеры использования

• Прокладка кабелей питания и управления в офисном здании между этажами
• Устройство кабельной трассы в серверной комнате для связи и оборудования
• Размещение сигнальных и контрольных кабелей на производственном конвейере
• Обустройство распределительных щитов и шкафов автоматизации

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба трассы был достаточным - минимальный радиус для этого лотка составляет 4×высоту борта (320 мм)
• При необходимости резки используйте ножницы по металлу; после резки проверьте целостность завальцовки
• Для длинных трасс (более 10 м) предусмотрите компенсаторы или зазоры на тепловое расширение
• Выбирайте крышки серии ПЛЮС того же цвета и материала - они плотно защелкиваются и не выпадают при вибрации
• При использовании вблизи источников тепла учитывайте допустимую температуру эксплуатации - до +40 C
