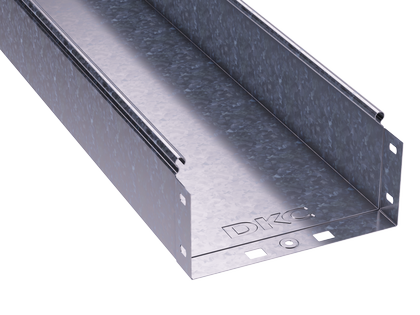

Лоток неперфорированный S5 Combitech 200х100х2000 0.8 мм DKC 35113

Лоток кабельный листовой неперфорированный 200х100х2000х0,8мм от бренда DKC (ДКС) - это прочный, оцинкованный элемент для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35113 соответствует серии S5 Combitech Сендзимир и обеспечивает надежную защиту проводов за счет усиленной конструкции и огнестойкости.

Назначение и область применения

Лоток кабельный листовой неперфорированный 200х100х2000х0,8мм предназначен для прокладки кабелей в системах распределения электроэнергии и связи. Подходит для внутренней и внешней установки - в производственных цехах, на объектах ЖКХ, транспорта, энергетики и других зонах с повышенными требованиями к безопасности. Благодаря огнестойкости и защите от влаги и пыли (до IP44 при использовании крышки), его можно применять даже в условиях повышенной влажности или перепадов температур.

Технические характеристики

• Габариты: ширина 200 мм, высота 100 мм, длина 2000 мм
• Толщина стенки: 0,8 мм
• Полезное сечение: 19 700 мм2
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Покрытие: непрерывное холодное цинкование - равномерный, износостойкий слой
• Исполнение: без разъема, неперфорированный
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C

Совместимость и монтаж

Лоток кабельный листовой неперфорированный 200х100х2000х0,8мм совместим с другими элементами серии S5 Combitech Сендзимир. Соединение выполняется по принципу «мама-папа» - детали вставляются друг в друга без дополнительных фиксаторов. Это позволяет быстро собирать трассы и формирует непрерывный электрический контакт для заземления. Для герметизации рекомендуется использовать крышку и уплотнители - тогда система достигает степени защиты IP44. Крепление осуществляется на кронштейны, подвесы или крепежные профили, подходящие по ширине лотка.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет горение. Оцинковка по методу Сендзимира гарантирует долговечность в агрессивных средах. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в умеренном и холодном климате. Продукция не содержит вредных веществ и безопасна для эксплуатации вблизи людей и оборудования.

Преимущества

• Высокая несущая способность благодаря подформованному профилю - увеличение жесткости до 54%
• Отсутствие перфорации снижает риск механических повреждений кабелей при прокладке
• Непрерывный контур заземления при сборке «мама-папа» исключает необходимость отдельного заземления каждого участка
• Оцинковка по методу Сендзимира обеспечивает лучшую коррозионную стойкость по сравнению с обычным цинкованием
• Поддерживается комплектация крышками и уплотнителями для достижения IP44

Ограничения применения

Не предназначена для постоянного погружения в воду - максимальная защита IP44 допускает лишь защиту от брызг и пыли. Не следует использовать в местах с воздействием открытого пламени или экстремальных температур выше +40C. Отсутствие разъема требует точного расчета длины трассы - нельзя удлинить лоток без дополнительных соединительных элементов. Не подходит для прокладки кабелей с наружным диаметром, превышающим 80–90% от полезного сечения (более 17–18 мм в диаметре).

Примеры использования

• Прокладка силовых кабелей в цехах заводов и на конвейерах
• Распределение кабелей управления в автоматизированных системах
• Обустройство кабельных трасс в подземных переходах и на открытых эстакадах
• Интеграция в системы освещения и сигнализации в административных зданиях

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба трассы был не менее 5×высоты лотка (≥500 мм)
• При использовании крышек обязательно устанавливайте уплотнители - они обеспечивают заявленную степень IP44
• Для длинных трасс используйте компенсационные участки - металл расширяется при нагреве
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки для предотвращения порезов кабелей
• Посадочный диаметр кабелей: суммарный внешний диаметр всех кабелей в лотке не должен превышать 60–70% от полезного сечения (≈12 000–14 000 мм2)
