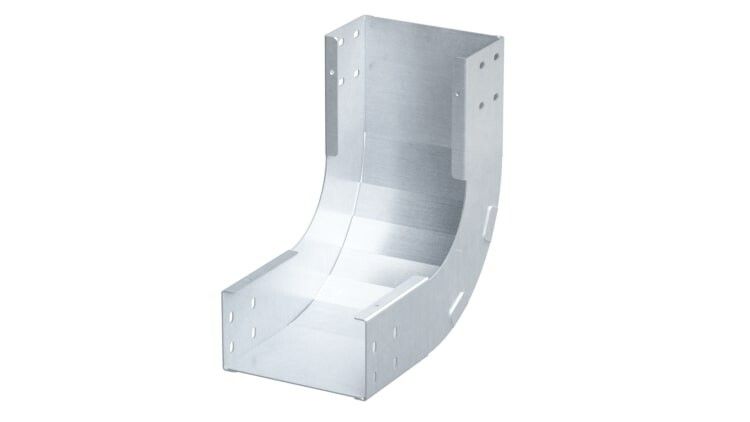

Угол вертикальный внутренний 90 градусов 100х100, 1,5 мм, цинк-ламель, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SIM1010KZL ДКС

Угол вертикальный внутренний 90 градусов 100х100 мм, толщина 1,5 мм, цинк-ламель, в комплекте с крепежными элементами и соединительными пластинами DKC предназначен для изменения направления кабельной трассы в вертикальной плоскости. Этот элемент совместим с лотками серии S5 Combitech и оснащен всем необходимым крепежом для быстрого и надежного монтажа.

Назначение и область применения

Угол вертикальный внутренний 90 градусов используется для перехода между горизонтальным и вертикальным участком кабельной трассы. Применяется внутри зданий там, где требуется изменить направление лотка на 90° вниз или вверх - например, при выводе кабелей с этажа на этаж, через перекрытия или вблизи оборудования.

Подходит для систем с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 100 мм. Обеспечивает сохранение целостности защиты кабелей и удобство прокладки в ограниченных пространствах.

Технические характеристики

• Форма: Вертикальный внутренний угол 90°
• Размеры: 100 × 100 мм (высота и ширина)
• Толщина материала: 1,5 мм
• Материал: Оцинкованная сталь
• Покрытие: Цинк-ламель - антикоррозийное слоистое покрытие повышенной долговечности
• Изгиб: Плавный - без острых кромок, снижает риск повреждения кабелей
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности для кабельных систем
• Широкодиапазонное исполнение: Да - позволяет использовать в условиях переменной температуры и влажности

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 100х100 мм, толщина 1,5 мм, цинк-ламель, в комплекте с крепежными элементами и соединительными пластинами DKC рассчитан исключительно на использование с лотками серии S5 Combitech. Совпадают габариты бортов и фиксирующие отверстия - это гарантирует плотную и герметичную сборку без зазоров.

В комплекте уже есть:

• Соединительные пластины - обеспечивают жесткую связь с соседними лотками;
• Крепежные элементы - самонарезающие болты или заклепки, подходящие для оцинкованной стали.

Не требуются дополнительные детали. Монтаж выполняется вручную: выравниваются грани, фиксируются пластины, затягиваются крепежи до легкого усилия - перетягивать нельзя, чтобы не деформировать профиль.

Безопасность и стандарты

Изделие имеет сертифицированную огнестойкость, что важно для установки в помещениях с повышенными требованиями к пожаробезопасности - офисах, больницах, объектах ЖКХ. Соответствует нормам для кабельных систем в России и странах ЕАЭС. Покрытие цинк-ламель защищает от электрохимической коррозии даже при длительной эксплуатации в средней влажности.

Преимущества

• Готовый к монтажу комплект - экономит время на поиск и заказ отдельных крепежей.
• Плавный изгиб минимизирует механическое воздействие на кабели при протяжке.
• Цинк-ламельное покрытие устойчиво к царапинам и окислению - служит дольше обычного цинка.
• Одинаковая толщина стенок (1,5 мм) с лотками S5 Combitech - равномерная нагрузка и прочность всей системы.
• Широкодиапазонное исполнение допускает применение в неотапливаемых помещениях и на чердачных площадках.

Ограничения применения

• Не для внешних открытых установок - не предназначено для постоянного воздействия дождя, снега или прямого UV-излучения.
• Не совместим с другими сериями лотков (например, S4, S8 или сторонних производителей) - отличаются размеры и шаг крепления.
• Запрещена сварка - покрытие цинк-ламель теряет защитные свойства при нагреве выше 200C.
• Не рекомендовано использовать в агрессивных химических средах - кислоты, щелочи, растворители могут повредить покрытие.

Примеры использования

• Переход кабеля от потолочного лотка к полу в серверной комнате.
• Вывод силового кабеля из распределительного щита на уровень пола в административном здании.
• Обход колонны в многоквартирном доме при прокладке кабелей связи и питания.
• Сборка вертикальной трассы в техническом коридоре производства с частыми перемещениями оборудования.

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - должна точно быть 100 мм. Отклонение +-2 мм допустимо, больше - возможен люфт.
• При использовании в местах с большой массой кабелей (более 15 кг/м) дополнительно усиливайте крепление к несущей конструкции.
• Не используйте этот угол как опору для веса других элементов - он не рассчитан на нагрузку, кроме собственной массы и кабелей.
• При необходимости замены - можно демонтировать один угол без разбора всей трассы благодаря модульной системе S5 Combitech.
• Храните в сухом месте - хотя материал оцинкованный, длительный контакт с влагой перед монтажом может вызвать белый налет, который легко удаляется мягкой тканью.
