Угол вертикальный внутренний 90 градусов 100х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SIM1010KHDZ ДКС

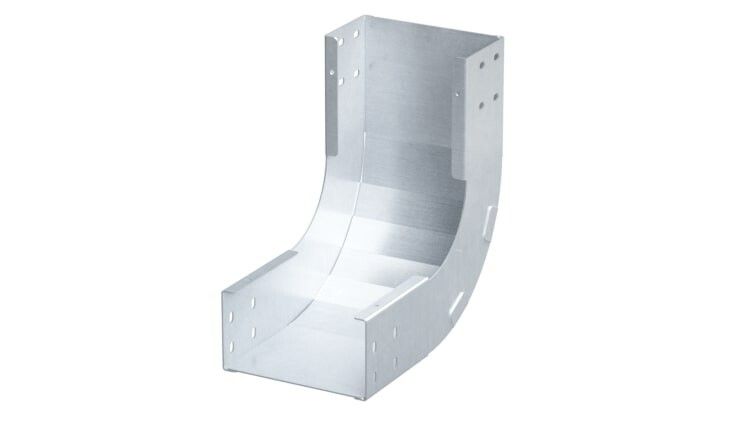

Угол вертикальный внутренний 90 градусов 100х100 мм от DKC (ДКС), артикул sim1010khdz, предназначен для изменения направления кабельной трассы в вертикальной плоскости на 90°. Изделие совместимо с лотками серии S5 Combitech и поставляется с готовым крепежом, что ускоряет монтаж и исключает поиск дополнительных элементов.

Назначение и область применения

Угол используется для формирования поворотов в вертикальных участках кабельных трасс из лотков серии S5 Combitech. Применяется там, где требуется изменить направление проводки на 90° - например, при переходе с горизонтального участка на вертикальную шахту или при обходе препятствий в распределительных щитах, технологических помещениях, промышленных зонах.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Размеры: 100 × 100 мм (высота и ширина)
• Толщина материала: 1,5 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности для кабельных систем
• Широкодиапазонное исполнение: Да - позволяет использовать с лотками различных модификаций внутри серии S5 Combitech

Совместимость и монтаж

Угол sim1010khdz рассчитан исключительно на использование с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 100 мм. Несовместим с другими сериями лотков, даже если их размеры кажутся одинаковыми - отличаются формы фланцев и система крепления.

В комплекте уже есть все необходимые элементы:

• Соединительные пластины - обеспечивают жесткую связь между углом и лотком
• Крепежные элементы - болты, гайки, шайбы, подходящие по размеру и типу резьбы

Монтаж выполняется в два этапа: сначала крепятся соединительные пластины к торцам лотков, затем угол фиксируется на них с помощью крепежа. Не требуются дополнительные инструменты - достаточно обычного ключа или отвертки.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не распространяет горение и сохраняет целостность при воздействии открытого огня в пределах нормированных временных интервалов. Покрытие горячим цинком снижает риск возникновения электрохимической коррозии в условиях повышенной влажности.

Преимущества

• Готовый комплект - не нужно докупать крепеж и пластины, экономится время и исключается ошибка сборки
• Горячее цинкование - долговечнее, чем холодное, особенно при резке, сверлении или деформации
• Огнестойкость - допущено к использованию в объектах с повышенными требованиями к пожаробезопасности
• Широкодиапазонное исполнение - работает с различными вариантами лотков S5 Combitech, включая усиленные модели

Ограничения применения

• Не предназначена для внешней установки без защиты от прямых осадков - хотя цинк устойчив, длительное намокание может вызвать белый налет (циновый налет), который не влияет на прочность, но эстетически заметен
• Не подходит для нагрузок выше проектных значений лотков S5 Combitech - не является несущим элементом, только направляющим
• Запрещено применять с лотками других серий - даже при совпадении размеров 100×100 мм, форма крепления и профиль отличаются

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальную шахту в офисном здании
• Обход колонны или трубопровода в машинном зале завода
• Формирование поворота в распределительном щите при выходе кабеля вниз
• Подключение кабельных лотков к нижним выводам силового оборудования

Практические советы

• Перед монтажом проверьте, чтобы лотки были точно выровнены - перекос более 2–3° затруднит установку угла
• При резке лотков используйте ножницы по металлу - резка болгаркой может повредить цинковое покрытие; после этого рекомендуется обработать кромки специальным спреем против коррозии
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл (1,5 мм) и нарушить герметичность соединения
• Для сред с высокой влажностью (например, подземные этажи) дополнительно проверяйте состояние цинкового слоя через 1–2 года - при появлении крупных белых пятен замените элемент
