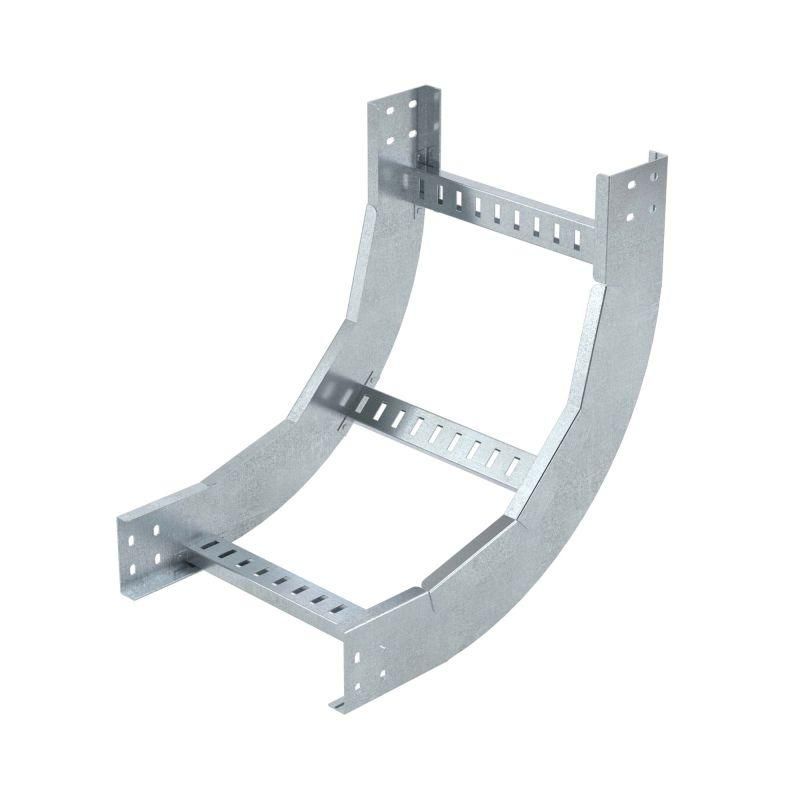

Угол вертикальный внутренний 90 градусов, 100х300, R900, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячецинкованный - LIH1930KHDZ ДКС

Угол вертикальный внутренний 90 градусов, 100х300, R900, горячецинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC предназначен для изменения направления кабельной трассы в вертикальной плоскости с радиусом изгиба 900 мм. Применяется совместно с лотками серии L5 Combitech и подходит для прокладки кабелей большого сечения. Бренд DKC гарантирует соответствие требованиям промышленной стандартизации.

Назначение и область применения

Угол вертикальный внутренний 90 градусов, 100х300, R900, горячецинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для создания поворотов в вертикальной плоскости на 90° при прокладке кабельных трасс. Обеспечивает плавный переход между участками лотков, снижает механическую нагрузку на кабели и предотвращает их перегиб. Подходит для систем, где требуется организация параллельных трасс, например, в распределительных щитах, технологических помещениях, на заводах и объектах ЖКХ.

Технические характеристики

• Тип: Вертикальный внутренний угол 90°
• Радиус скругления: 900 мм
• Высота борта: 100 мм
• Ширина основания: 300 мм
• Материал: Сталь
• Покрытие: Горячее цинкование - защищает от коррозии в агрессивных средах
• Цвет: Светло-серый
• Тип профиля: Открытый
• Тип ступени: Профиль перфорированный - позволяет фиксировать крепеж через отверстия
• Перфорация боковой стенки: Да - для удобства крепления к стенам и опорным конструкциям
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы)

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов, 100х300, R900, горячецинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC рассчитан исключительно для использования с лотками серии L5 Combitech с высотой борта 100 мм и шириной основания 300 мм. Совместимость проверена производителем - все элементы точно соответствуют по геометрии и местам крепления.

Монтаж выполняется следующим образом:

• Фиксируйте угол к лоткам с помощью входящих в комплект соединительных пластин - они плотно захватывают кромки профиля
• Используйте перфорацию боковой стенки для крепления к стене или несущей конструкции болтами M8–M10
• Не допускайте перекосов при установке - равномерно затягивайте крепеж, чтобы сохранить форму радиуса
• Проверьте герметичность стыков при необходимости - при использовании в сырых зонах рекомендуется применение уплотнителей

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам промышленной безопасности для кабельных систем. Горячее цинкование обеспечивает долговременную защиту от электрохимической коррозии, что важно для работы в условиях повышенной влажности или химически активной среды. Материал не выделяет токсичных веществ при нагреве до +100 C.

Преимущества

• Предварительная комплектация крепежом - экономит время на сборке
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией
• Перфорированная стенка упрощает крепление к любым поверхностям - бетон, металл, дерево
• Радиус 900 мм минимизирует риск повреждения кабелей при прокладке крупных жил
• Открытый профиль позволяет легко контролировать состояние кабелей и проводить обслуживание

Ограничения применения

• Не предназначено для использования с другими сериями лотков - даже при совпадении размеров возможны проблемы с герметичностью и прочностью соединений
• Не рекомендовано для внешней установки без защиты от прямых осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать окисление в местах микроповреждений
• Не подходит для кабелей с минимальным радиусом изгиба менее 900 мм - использование с маленькими жилами нецелесообразно
• Запрещается использовать в качестве несущего элемента - только как направляющий компонент трассы

Примеры использования

• Подключение силового лотка от этажного щита к распределительному шкафу в подвале
• Обход колонн и трубопроводов в машинных залах тепловых станций
• Организация вертикального перехода кабелей между уровнями в многоэтажных офисных зданиях
• Прокладка кабелей связи в канализационных камерах с высокой влажностью

Практические советы

• Перед монтажом проверьте, что лотки серии L5 Combitech имеют одинаковый уровень - иначе угол будет деформирован
• При работе в агрессивной среде (например, на химзаводе) дополнительно смажьте места контактов антикоррозийной пастой
• Не используйте ударные инструменты при закручивании крепежа - можно повредить перфорацию
• Если нужен более резкий поворот - выбирайте другой тип аксессуара; этот угол создан именно для плавного изгиба
• Храните в сухом месте - даже горячее цинкование не защищает от конденсата при длительном хранении во влажном помещении
