Угол вертикальный внутренний 90 градусов, 100х300 R300 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LH1330K ДКС

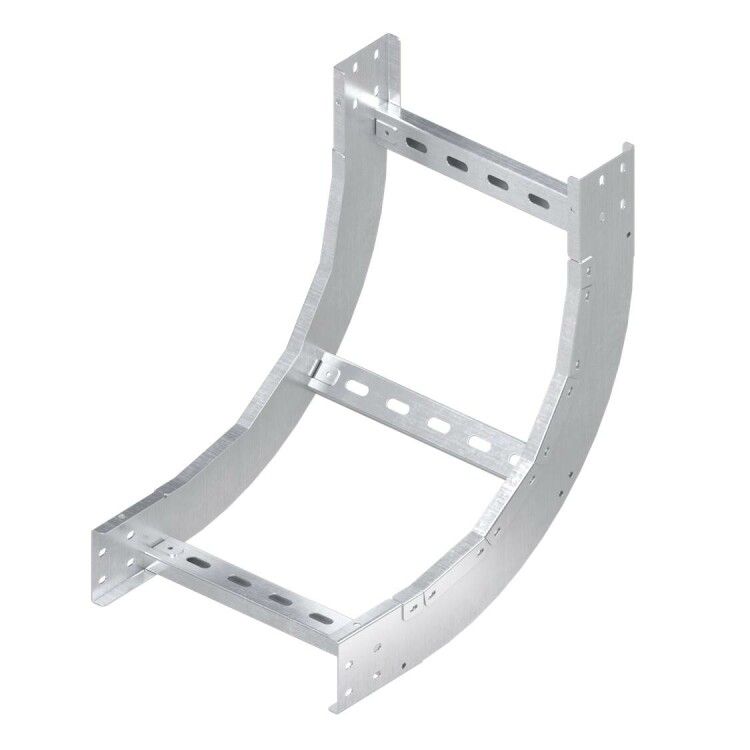

Угол вертикальный внутренний 90 градусов, 100х300 R300 в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы лестничного лотка DKC L5 Combitech, предназначенный для плавного перехода кабельной трассы вверх под углом 90°. Продукт совместим с профилированными лотками того же типа и оснащён всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Изделие используется для изменения направления кабельной трассы в вертикальной плоскости - когда необходимо поднять провода или кабели на уровень выше, сохранив целостность защиты и удобство прокладки. Подходит для систем, где применяются лотки с высотой борта 100 мм и шириной основания 300 мм. Часто встречается в промышленных объектах, серверных помещениях, энергообъектах и на транспорте - там, где требуется организовать вертикальную эстафету кабелей между этажами или уровнями оборудования.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает долговечность и устойчивость к коррозии;
• Угол изгиба: 90° - точный вертикальный поворот вверх;
• Радиус изгиба: 300 мм - минимальный допустимый радиус для сохранения целостности кабелей внутри;
• Габариты: ширина 300 мм, высота 100 мм - соответствует стандартным размерам лотков серии L5 Combitech;
• Тип профиля: открытый, перфорированный - позволяет легко фиксировать кабели и осуществлять доступ к проводкам;
• Цвет: серый - унифицирован с другими элементами системы DKC;
• Направление изгиба: вертикально восходящий - ориентирован исключительно на подъём трассы, не горизонтальные повороты.

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов, 100х300 R300 в комплекте с крепежными элементами и соединительными пластинами DKC совместим только с лотками серии L5 Combitech от DKC, имеющими те же габариты (100×300 мм). Комплектация включает соединительные пластины и крепёж - достаточно закрутить болты на стыках с предыдущим и последующим участком трассы. Монтаж выполняется вручную без специального инструмента. Убедитесь, что все отверстия на торцах лотка точно совпадают с отверстиями на уголке - перекос недопустим, так как он снижает прочность соединения и создаёт риск заедания кабелей.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленных кабельных систем. Оцинкование по методу Сендзимира гарантирует равномерное покрытие цинком, что соответствует ГОСТ 14918 и ISO 1461. Нет требований к электроизоляции - продукт не является изолирующим элементом и не рассчитан на работу под напряжением.

Преимущества

• Предварительная комплектация крепежом экономит время на сборке - ничего дополнительно не нужно заказывать;
• Перфорированный профиль даёт возможность крепить кабели хомутиками прямо на стенке уголка;
• Оцинковка по Сендзимиру значительно увеличивает срок службы в условиях повышенной влажности или агрессивной среды;
• Чёткая геометрия и жёсткий радиус обеспечивают безопасную прокладку кабелей без перегибов и деформаций.

Ограничения применения

• Не для горизонтальных поворотов - только вертикальный подъём;
• Не рекомендуется использовать с лотками других серий или производителей - даже при совпадении размеров возможны проблемы с плотностью стыка;
• Запрещено применять в качестве опоры для тяжёлых нагрузок сверх массы кабеля - конструкция не расчётная на механическую нагрузку;
• Не предназначен для установки вне помещений без дополнительной защиты от прямого воздействия осадков и УФ-лучей - хотя оцинковка устойчива, длительное открытое воздействие может снизить срок службы.

Примеры использования

• Подключение силового лотка от пола к потолочному уровню в машинном зале завода;
• Переход кабелей управления с нижнего яруса технологической платформы на верхнюю панель управления;
• Обустройство маршрутов для сетевых кабелей в многоэтажных серверных помещениях;
• Эскалаторные и лифтовые шахты, где требуется изменение высоты трассы без нарушения герметичности.

Практические советы

• Перед монтажом проверьте соответствие радиуса 300 мм минимальному допустимому радиусу изгиба ваших кабелей - особенно важны для многожильных и чувствительных к перегибу типов;
• При использовании в сыром воздухе (например, в подвале) периодически контролируйте состояние оцинковки - при появлении белого налёта (цвета оксида цинка) можно не беспокоиться, это нормальный процесс пассивации;
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию перфорированного профиля и потерю контакта;
• Если вы используете этот уголок в составе длинной трассы, предусмотрите температурные зазоры - металл расширяется при нагреве, и жёстко заблокированные участки могут деформироваться.
