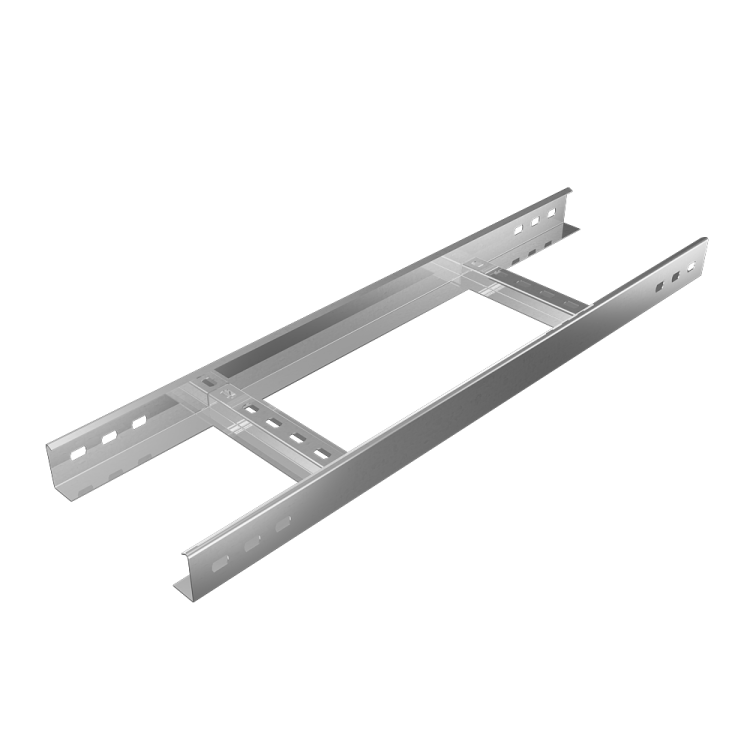

Лоток лестничный 100х50 L3000 сталь 1.2мм LL50-100-1.2-3000 КМ LO0342 КМ-Профиль

Лоток лестничный 100х50х3000х1,2 мм сталь от КМ-Профиля предназначен для открытой прокладки силовых и слаботочных кабелей в помещениях и на строительных площадках. Его прочная оцинкованная конструкция обеспечивает долговечность, быстрый доступ к проводкам и естественный теплообмен, что особенно важно при длительной нагрузке.

Назначение и область применения

Лоток лестничный 100х50х3000х1,2 мм сталь применяется для прокладки кабелей в условиях, где требуется легкий, но надежный кабельный маршрут. Подходит для внутренней установки в жилых, офисных, промышленных зданиях, на объектах капитального строительства. Используется там, где нужен быстрый осмотр, замена или модификация кабельных трасс — например, в серверных, распределительных щитах, на производствах с постоянным обслуживанием оборудования.

Технические характеристики

• Габариты: ширина 100 мм, высота 50 мм, длина 3000 мм
• Материал: сталь оцинкованная горячим способом (по технологии Сендзимира)
• Толщина стенки: 1,2 мм
• Тип ступени: перфорированный профиль — позволяет воздуху циркулировать и снижает вес конструкции
• Расстояние между ступеньками: 375 мм
• Полезное сечение: 3122 мм² — достаточное для укладки до 8–10 кабелей среднего сечения
• Фиксация ступеней: сварная — обеспечивает жесткую связь и исключает люфт
• Тип бортов: открытый профиль — упрощает монтаж и визуальный контроль
• Огнестойкость: да — материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 — допускает работу при температуре от −40°C до +40°C, в помещениях с нормальной влажностью
• Цвет: серый — матовая поверхность после оцинковки

Совместимость и монтаж

Лоток лестничный 100х50х3000х1,2 мм сталь совместим с фланцевыми креплениями, кронштейнами и соединительными пластинами, рекомендованными производителем КМ-Профилю. Монтировать можно на стены, потолки, опоры и металлические конструкции. Соединение секций выполняется через специальные планки — они обеспечивают герметичность и механическую целостность трассы. Для удобства сборки рекомендуется использовать самонарезающие болты M6 или заклепки. Применяйте крышки (отдельно) при необходимости защиты от пыли или случайного контакта.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и требованиям к огнестойкости. Горячее цинкование защищает металл от коррозии в течение 15+ лет в сухих и умеренно влажных средах. Наличие перфорации снижает риск перегрева кабелей, что дополнительно повышает безопасность эксплуатации.

Преимущества

• Высокая несущая способность за счет сварной рамной конструкции
• Открытые борта позволяют легко контролировать состояние кабелей без демонтажа
• Оцинковка гарантирует долгий срок службы даже в условиях повышенной влажности
• Перфорированная ступень обеспечивает естественную вентиляцию — снижает нагрев кабелей
• Легкий вес и готовая длина 3 метра ускоряют монтаж

Ограничения применения

Не предназначается для наружной прокладки под открытым небом — дождь, снег и прямой UV-лучи могут снизить срок службы оцинковки. Не рекомендуется применять в агрессивных химических средах (например, в химцехах, гальванических участках). Также не следует использовать в помещениях с постоянной влажностью выше 90% — возможна точечная коррозия в местах микроповреждений покрытия. Лоток не является герметичной конструкцией — для взрывоопасных зон требуются другие решения.

Примеры использования

• Прокладка кабелей питания и управления в административном здании
• Кабельная трасса на производственной линии с частым техобслуживанием
• Подключение оборудования в серверной комнате
• Электроснабжение лифтовых шахт и эскалаторов
• Обвязка систем автоматизации в складских комплексах

Практические советы

• При расчете количества кабелей учтите, что полезное сечение 3122 мм² — это максимальная заполняемость. Реально лучше использовать 70–80% (до 2500 мм²), чтобы избежать перегрева.
• При монтаже на длинных участках оставляйте компенсационные зазоры 5–10 мм между секциями — металл расширяется при нагреве.
• Для вертикальной прокладки обязательно используйте крепления каждые 1,5–2 м — тяжесть кабелей может вызвать прогиб.
• Выбирайте крышки того же производителя — КМ-Профилю — для гарантированного совпадения по форме и креплению.
• Артикулы lo0342, ll50*100*1.2 и ll50-100-1.2-3000 — все они относятся к одному изделию. Уточняйте номер при заказе.
