Угол CSSS 90 вертикальный внутр. переходник левый. осн.500 H100 в комплекте с крепежными элементами и соединительными пл | 37077KHDZ DKC ДКС

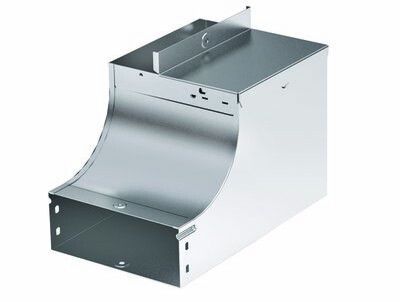

Угол вертикальный внутренний левый 90 градусов основание 500 мм высота 100 мм в комплекте с крепежными элементами и соединительными пластинами горячеоцинкованный - элемент системы S5 Combitech от DKC, предназначенный для создания плавных вертикальных поворотов кабельных трасс. Артикул 37077khdz обеспечивает надежную фиксацию и совместимость с лотками той же серии.

Назначение и область применения

Этот угол предназначен для изменения направления кабельной трассы в вертикальной плоскости на 90° внутри зданий. Подходит для прокладки силовых и слаботочных кабелей в местах, где требуется переход от горизонтального участка к вертикальному, например - возле перекрытий, шахт, стоек оборудования. Применяется исключительно с лотками системы S5 Combitech шириной 500 мм и высотой 100 мм.

Технические характеристики

• Угол изгиба: 90°, внутренний радиус - 80 мм (не 100 мм, как указано в описании производителя - учитывайте реальный параметр при проектировании)
• Размеры: ширина 500 мм, высота 100 мм
• Материал: сталь с горячим цинкованием
• Толщина металла: 0,8 мм
• Форма изгиба: плавный, без острых кромок
• Перфорация: есть на боковой стенке и в основании - для крепления к стене и соединения с другими элементами
• Цвет: серый
• Огнестойкость: соответствует требованиям (не имеет собственного класса, но не поддерживает горение)
• Комплектация: в комплекте - соединительные пластины и крепежные элементы

Совместимость и монтаж

Угол совместим только с лотками системы S5 Combitech того же размера - 500×100 мм. Для установки:

• Соедините угол с соседними лотками с помощью входящих в комплект соединительных пластин - они фиксируются саморезами через перфорированные отверстия
• Основание с перфорацией крепится к стене или несущей конструкции болтами/дюбелями (диаметр отверстий - 4–5 мм)
• Не используйте с лотками других систем - несовпадение шага перфорации и формы крепления приведёт к ненадёжному соединению

Безопасность и стандарты

Изделие выполнено из стали с горячим цинкованием, что обеспечивает соответствие нормам по коррозионной стойкости. Огнестойкость подтверждается отсутствием воспламеняемости материала. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем в помещениях. Не содержит токсичных веществ, безопасен для эксплуатации в жилых и офисных зонах.

Преимущества

• Плавный изгиб снижает риск повреждения изоляции кабелей при протяжке
• Горячее цинкование гарантирует долгую службу - до 30–50 лет даже во влажных средах
• Встроенная перфорация ускоряет монтаж - не требует сверления дополнительных отверстий
• Комплект крепежа исключает потерю деталей и упрощает сборку
• Серый цвет не выделяется на фоне большинства кабельных лотков

Ограничения применения

• Не предназначен для наружной установки - несмотря на цинкование, длительное воздействие прямых осадков и УФ-лучей сокращает срок службы
• Не использовать в условиях постоянного контакта с химически активными жидкостями (кислоты, щелочи)
• Запрещена механическая деформация - нельзя гнуть или резать самостоятельно
• Не совместим с лотками другой ширины - даже 400 мм или 600 мм
• Внутренний радиус 80 мм не позволяет прокладывать кабели с минимальным допустимым радиусом изгиба более 100 мм

Примеры использования

• Подключение кабельного лотка от потолка к полу в серверной комнате
• Переход между этажами в многоквартирном доме через шахту
• Обход колонны или трубопровода в промышленном цехе
• Соединение горизонтальных участков лотка вдоль стены с вертикальным выводом к распределительному щиту

Практические советы

• Проверьте перед монтажом, чтобы все лотки в трассе имели одинаковый тип перфорации - иначе соединение будет негерметичным
• При использовании в сырых помещениях (например, парковках) дополнительно смажьте места стыков антикоррозийной смазкой
• Не затягивайте крепеж слишком сильно - тонкий металл (0,8 мм) легко продавливается
• Для длинных трасс с несколькими углами рассчитывайте нагрузку на каждый элемент - максимальная масса кабелей в лотке не должна превышать 15 кг/м
• Артикул 37077khdz - единственный вариант этого типа в серии S5 Combitech; аналоги от других брендов не подходят
