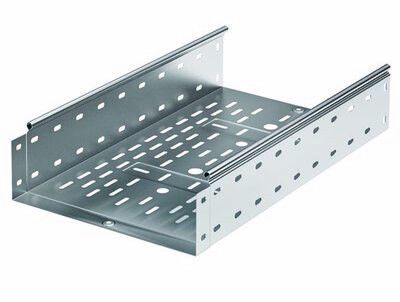

Лоток перфорированный 500х100х3000мм, горячеоцинкованный | 35346HDZ DKC ДКС

Лоток перфорированный 500х100х3000мм, сталь 1мм, горячеоцинкованный от бренда DKC (ДКС), артикул 35346hdz, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице. Его перфорированная конструкция снижает массу, обеспечивает доступ к кабелям и совместим с системой S5 Combitech.

Назначение и область применения

Лоток перфорированный 500х100х3000мм, сталь 1мм, горячеоцинкованный используется для прокладки кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной установки - благодаря защите от коррозии и климатическому исполнению УХЛ(1,5) выдерживает колебания температур и влажности. Применяется в цехах, на элеваторах, в распределительных пунктах, на открытых площадках и в канализационных коллекторах.

Технические характеристики

• Размеры: ширина 500 мм, высота 100 мм, длина 3000 мм
• Толщина стали: 1 мм
• Материал: оцинкованная сталь с горячим цинкованием
• Полезное сечение: 49 500 мм2
• Перфорация: боковые стенки perforated, есть монтажные отверстия
• Огнестойкость: соответствует требованиям к негорючим конструкциям
• Цвет: серый
• Климатическое исполнение: УХЛ(1,5) - работает при температурах от −40C до +40C
• Степень защиты: IP10 (при использовании крышек - до IP54)
• Выполнение: без разъёмного элемента - требует соединения с другими элементами системы

Совместимость и монтаж

Лоток перфорированный 500х100х3000мм, сталь 1мм, горячеоцинкованный совместим с компонентами системы S5 Combitech от DKC. Соединение осуществляется по принципу «мама–папа» - фиксация происходит без болтов, что ускоряет сборку. Монтажные отверстия позволяют закрепить лоток к стене, потолку или опоре с помощью хомутов или кронштейнов. Для герметичности рекомендуется использовать крышки, подходящие к данной модели. Нельзя использовать с лотками других серий - из-за различий в форме и шаге перфорации.

Безопасность и стандарты

Лоток перфорированный 500х100х3000мм, сталь 1мм, горячеоцинкованный изготовлен в соответствии с требованиями к негорючим конструкциям. Горячее цинкование обеспечивает долговечную защиту от электрохимической коррозии. Климатическое исполнение УХЛ(1,5) соответствует ГОСТ 15150. Открытые кромки и перфорация исключают защемление кабелей при прокладке.

Преимущества

• Перфорация снижает вес на 30–40% по сравнению с сплошными лотками - легче транспортировать и монтировать
• Подформовка (ребра жесткости) увеличивает несущую способность на 54%
• Горячее цинкование защищает от ржавчины даже при механических повреждениях покрытия
• Монтажные отверстия позволяют легко крепить лоток к любой поверхности
• Отверстия в боковой стенке дают возможность вывода кабелей без резки
• Система «мама–папа» позволяет собирать трассы без сварки и болтов

Ограничения применения

• Не предназначена для прямого контакта с открытым пламенем или высокими температурами (>80C длительно)
• Без крышек степень защиты - только IP10; для защиты от воды и пыли обязательна установка крышек
• Не подходит для прокладки в зонах с постоянным воздействием кислот, щелочей или морской соли - требуется дополнительная защита
• Не является самонесущей конструкцией - нужна опора каждые 1,5–2 метра
• Не совместим с лотками других производителей из-за уникального профиля и шага перфорации

Примеры использования

• Прокладка кабелей управления на заводе с конвейерами
• Трассировка силовых кабелей в распределительной камере на складе
• Кабельные пути на внешних фасадах зданий
• Обвязка оборудования в пищевой промышленности (при условии регулярной мойки)
• Системы освещения и сигнализации на автостоянках

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны с шагом не более 1,5 м
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Проверьте посадочные отверстия перед креплением - они должны точно совпадать с крепежом
• Если лоток будет установлен вне помещения - обязательно наденьте крышку, чтобы достичь IP54
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки напильником
• Артикул 35346hdz - это базовый элемент системы; для углов, ответвлений и переходов выбирайте комплектующие из серии S5 Combitech
