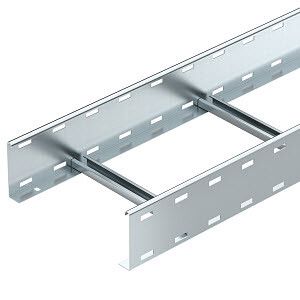

Кабельный лестничный лоток 110x400x3000 (LG 114 VS 3 FS) | 6216410 OBO Bettermann

Кабельный лестничный лоток OBO BETTERMANN артикул lg 114 vs 3 fs - это прочная металлическая конструкция для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики и транспорта. Лоток выполнен из оцинкованной стали с перфорацией, обеспечивает удобный доступ к проводам и соответствует требованиям Росатома.

Назначение и область применения

Кабельный лестничный лоток предназначен для удержания и защиты кабелей в горизонтальных трассах. Подходит для установки в производственных зонах, на эстакадах, в распределительных пунктах, на заводах и в энергообъектах. Благодаря открытой конструкции с перфорацией позволяет легко контролировать состояние кабелей, выполнять модификации и замены без демонтажа всей системы.

Технические характеристики

• Габариты: 110 × 400 × 3000 мм (высота × ширина × длина)
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь по методу Сендзимира
• Полезное сечение: 37 800 мм2 - площадь для размещения кабелей
• Расстояние между перекладинами: 300 мм
• Тип ступени: перфорированный профиль из С-образного элемента
• Фиксация ступеней: наглухо заклепана - исключает люфт и самопроизвольное смещение
• Боковые стенки: плоские, перфорированные - обеспечивают вентиляцию и легкий доступ
• Покрытие: холодногнутый цинк по технологии Сендзимира - равномерное покрытие, повышенная коррозионная стойкость

Совместимость и монтаж

Лоток совместим со всеми фитингами и креплениями серии OBO BETTERMANN LG. Монтаж выполняется на кронштейнах, подвесках или крепёжных планках. Для сборки используются болты, хомуты или специальные соединители. Учитывайте посадочные размеры: ширина 400 мм требует свободного пространства минимум 450–500 мм между препятствиями. Каждый лоток можно резать на месте - перфорация сохраняет целостность конструкции после резки.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/3/2023)
• Соответствует ГОСТ Р 50571.5.52 и IEC 61537 - нормам для кабельных систем в промышленности

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и жёсткой конструкции
• Устойчивость к коррозии за счёт цинкового покрытия Сендзимира - срок службы до 30 лет в агрессивных средах
• Перфорированные стенки позволяют использовать лоток как естественный теплоотвод - снижаются потери из-за перегрева кабелей
• Наглухо заклепанные ступени исключают риск выпадения кабелей даже при вибрациях
• Поддержка рекомендованного проектного ассортимента - гарантирует совместимость с другими компонентами OBO

Ограничения применения

• Не предназначена для прокладки в условиях постоянного погружения в воду - не имеет IP-защиты
• Не рекомендуется для установки в местах с частыми ударными нагрузками выше 100 Н - возможна деформация профиля
• Не подходит для прокладки взрывоопасных кабелей без дополнительной герметизации
• Максимальная температура эксплуатации - +70 C; при более высоких температурах требуется проверка термической стойкости кабелей

Примеры использования

• Прокладка кабелей питания и управления на конвейерных линиях в пищевой промышленности
• Система кабельной трассировки в подстанциях и распределительных устройствах ЭЭС
• Кабельные маршруты в тоннелях метрополитена и железнодорожных депо
• Трассировка сигналов автоматики и связи на объектах Росатома - АЭС, научные центры

Практические советы

• При монтаже на вертикальных участках используйте дополнительные крепления через каждые 1,5 м - вес лотка с кабелями значителен
• Для длинных трасс (более 10 м) предусмотрите компенсаторы теплового расширения
• При резке лотка используйте ножницы по металлу - не применяйте болгарку без последующей обработки кромок антикоррозийным составом
• Выбирайте кабели с суммарным сечением не более 37 800 мм2 - превышение вызывает перегрев и затрудняет обслуживание
• Артикул lg 114 vs 3 fs - единственный вариант в линейке с таким сочетанием высоты, шага перекладин и типом крепления - не путайте с аналогичными по габаритам, но другим исполнением лотками
