Кабельный лестничный лоток 110x400x6000 (LG 114 VS 6 FS) | 6216448 OBO Bettermann

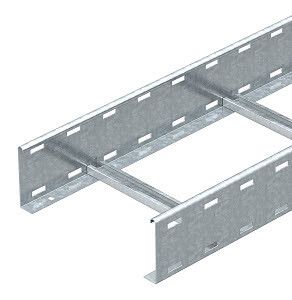

Кабельный лестничный лоток LG 114 VS 6 FS от OBO BETTERMANN - это прочная стальная конструкция с перфорированными боковыми стенками, предназначенная для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики и транспорта. Лоток выполнен из оцинкованной стали толщиной 1,5 мм и имеет фиксированную длину 6 метров, что упрощает монтаж на вертикальных участках трасс.

Назначение и область применения

Кабельный лестничный лоток LG 114 VS 6 FS используется для организации открытой прокладки кабелей в местах с высокой нагрузкой и требованием к доступу для обслуживания. Подходит для установки в производственных цехах, на электростанциях, в подстанциях, на железнодорожных терминалах и других объектах, где требуется надежная и долговечная система кабельной трассы. Благодаря перфорированным стенкам обеспечивается хорошая вентиляция и возможность быстрого осмотра и замены проводов без демонтажа.

Технические характеристики

• Габариты: ширина 400 мм, высота 110 мм, длина 6000 мм
• Материал: сталь с покрытием по методу Сендзимира - равномерное цинкование с повышенной адгезией и коррозийной стойкостью
• Толщина металла: 1,5 мм - обеспечивает жесткость и выдерживает механические нагрузки при монтаже и эксплуатации
• Тип перекладины: С-профиль, наглухо заклепан - исключает люфт и самопроизвольное смещение
• Шаг перекладин: 300 мм - соответствует требованиям к распределению веса кабеля и снижает прогиб при максимальной нагрузке
• Полезное сечение: 37 800 мм2 - позволяет разместить значительное количество кабелей без перегрева
• Боковые стенки: перфорированные - обеспечивают легкий доступ к кабелям и способствуют теплоотводу
• Тип профиля: плоский - совместим со стандартными креплениями и фланцами

Совместимость и монтаж

Лоток LG 114 VS 6 FS совместим с крепежом OBO Bettermann серии VD, VB и другими компонентами системы лестничных лотков. Монтаж выполняется на кронштейнах или крепежных планках с шагом до 2 метров. Для горизонтальных участков рекомендуется использовать опоры через каждые 1,5–2 м; для вертикальных - через 1 м. Учитывайте посадочные размеры: ширина 400 мм требует свободного пространства минимум 450 мм между препятствиями. Лоток не предусматривает внутреннюю отделку - кабели должны быть защищены внешней изоляцией.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных объектах и в зонах повышенных требований к безопасности
• Занесён в Реестр промышленной продукции РФ (№ 1367/3/2023)
• Соответствует ГОСТ Р 50571.5.52 и IEC 61537 - нормам для систем кабельных лотков
• Цинковое покрытие соответствует классу Z275 по EN 10346 - гарантирует срок службы более 25 лет в условиях средней агрессивности

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм и заклепочному креплению перекладин
• Устойчивость к коррозии - оцинковка по методу Сендзимира сохраняет целостность даже при повреждении поверхности
• Перфорированные стенки позволяют легко контролировать состояние кабелей и выполнять ремонт без демонтажа всей трассы
• Стандартная длина 6 м - снижает количество стыков и ускоряет сборку
• Подтвержденная сертификация Росатома - единственный вариант среди аналогичных лотков, подходящий для ядерных и радиационно опасных объектов

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - хотя цинк защищает от влаги, лоток не герметичен и не рассчитан на работу в сырых канализационных коллекторах
• Не подходит для прокладки взрывоопасных кабелей без дополнительной защиты (не является взрывозащищенной конструкцией)
• Не рекомендуется для использования в агрессивных химических средах (например, кислотных парах) - цинк может разрушаться при длительном воздействии pH ниже 5
• Максимальная грузоподъемность зависит от числа кабелей и их массы - необходимо рассчитывать суммарную нагрузку согласно таблицам производителя

Примеры использования

• Прокладка силовых кабелей 10 кВ в подземных камерах тепловых электростанций
• Трассировка сигналов управления и связи на железной дороге - лоток установлен на столбах вдоль путей
• Обустройство кабельных каналов в цехах металлургического завода - устойчив к температурным перепадам и пылевому налету
• Интеграция в систему автоматизации АЭС - использование по лицензии Росатома обеспечивает соответствие всем требованиям безопасности

Практические советы

• При монтаже на вертикальных участках используйте специальные крепления с антивибрационными элементами - лоток LG 114 VS 6 FS имеет большую массу и передает нагрузку на точки крепления
• Для длинных горизонтальных трасс предусмотрите компенсаторы температурного расширения - особенно при перепадах температур выше 40 C
• При необходимости удлинения - применяйте только оригинальные переходники OBO Bettermann, чтобы сохранить целостность электромагнитной экранирующей функции
• Проверьте наличие всех перекладин перед установкой - при транспортировке возможна потеря деталей, особенно при частичном повреждении упаковки
• При использовании на объектах Росатома обязательно оформляйте журнал учета и контроля состояния лотка - это требование регламента эксплуатации
