Соединитель угловой 300х110 LWVG 110 FS OBO 6216587 Bettermann

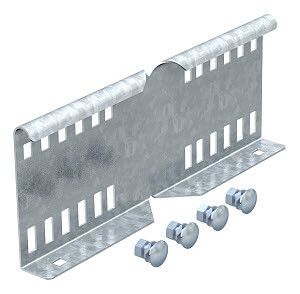

Соединитель угловой кабельного лестничного лотка 300х114 мм LWVG 110 FS от OBO BETTERMANN предназначен для надёжного соединения лестничных кабельных лотков под углом 90 градусов. Этот элемент используется в системах кабельных трасс KTS, обеспечивая целостность маршрута при изменении направления прокладки кабелей на объектах с высокими требованиями к механической прочности и долговечности.

Назначение и область применения

Соединитель угловой кабельного лестничного лотка 300х114 мм LWVG 110 FS применяется исключительно для соединения двух лестничных лотков под прямым углом. Он служит внешним компонентом, который устанавливается на стыках между участками трассы, где требуется поворот. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, энергообъектах и на транспорте.

Технические характеристики

• Тип изделия: угловой соединитель
• Форма: наружный угол 90°
• Высота боковой стенки: 110 мм
• Ширина лотка: 300 мм
• Материал: сталь с оцинкованным покрытием
• Толщина металла: 2 мм
• Тип соединения: винтовой - болты и гайки для сборки
• Перфорация: сквозная, совпадает с перфорацией лотков серии KTS
• Модель: LWVG 110 FS

Совместимость и монтаж

Соединитель LWVG 110 FS совместим только с лестничными лотками серии KTS от OBO BETTERMANN, имеющими такую же высоту стенки (110 мм) и шаг перфорации. Установка выполняется путём совмещения перфорированных кромок лотков и соединителя, после чего фиксируются саморезами или болтами через отверстия. Для герметичности и защиты от коррозии рекомендуется использовать те же крепёжные элементы, что и для основного лотка - они уже соответствуют классу защиты IP67 при правильном монтаже.

Безопасность и стандарты

Произведён в соответствии с европейскими нормами для кабельных систем. Материал и покрытие обеспечивают соответствие требованиям к механической нагрузке, устойчивости к коррозии и электробезопасности. Соответствует стандартам IEC 61537 для кабельных лотков в промышленных условиях.

Преимущества

• Оцинкованное покрытие защищает от коррозии даже во влажных средах
• Толщина стали 2 мм гарантирует жёсткость и выдерживает значительную нагрузку от кабелей
• Сквозная перфорация позволяет легко проходить кабелям и проводить обслуживание
• Винтовое соединение даёт возможность многократной сборки и демонтажа без потери качества крепления
• Совместимость с серийным решением KTS снижает риск ошибок при комплектации всей трассы

Ограничения применения

• Не предназначена для внутреннего соединения - только для внешних угловых переходов
• Не подходит для лотков другой высоты (например, 75 мм или 150 мм)
• Не является водоупорным элементом самостоятельно - требует плотного соединения с другими частями трассы для достижения IP67
• Не рекомендуется применять в агрессивных химических средах без дополнительной защиты

Примеры использования

• Соединение горизонтального и вертикального участков кабельной трассы в распределительном щите
• Поворот трассы вокруг колонны в производственном цехе
• Обход препятствий на технологической площадке с использованием нескольких угловых соединителей
• Прокладка кабелей в зонах с ограниченным пространством, где нужен точный угол 90°

Практические советы

• Проверьте перед установкой, чтобы все лотки имели одинаковый шаг перфорации - иначе соединение будет негерметичным
• Затягивайте болты равномерно, избегая перекоса - это предотвращает деформацию стенок лотка
• Используйте пластиковые или металлические заглушки на открытых торцах, чтобы сохранить степень защиты IP67
• Для длинных трасс с несколькими углами рассчитывайте суммарную нагрузку на каждый соединитель - максимальная допустимая масса кабелей зависит от ширины лотка (300 мм)
• Соединитель LWVG 110 FS всегда следует заказывать в комплекте с остальной частью системы KTS - это гарантирует совместимость всех элементов
