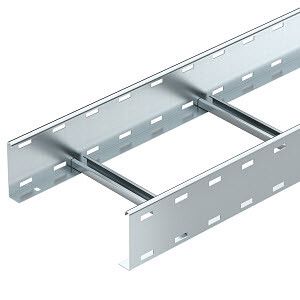

Кабельный лестничный лоток 110x200x3000 (LG 112 VS 3 FS) | 6216404 OBO Bettermann

Кабельный лестничный лоток 110x200x3000 мм, сталь 1.5мм от OBO BETTERMANN - это прочный и надёжный элемент для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики и транспорта. Артикул LG 112 VS 3 FS соответствует требованиям лицензии Росатома и сертифицирован в реестре промышленной продукции РФ.

Назначение и область применения

Кабельный лестничный лоток 110x200x3000 мм, сталь 1.5мм предназначен для горизонтальной прокладки кабелей в условиях повышенной механической нагрузки и требований к доступу для обслуживания. Подходит для установки в цехах, на подстанциях, в тоннелях, на элеваторах и других объектах, где важна вентиляция, быстрый осмотр и замена проводов. Благодаря перфорированным боковым стенкам обеспечивается естественный теплообмен и снижается риск перегрева кабелей.

Технические характеристики

• Габариты: ширина 200 мм, высота 110 мм, длина 3000 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь по методу Сендзимира
• Покрытие: холодное гальваническое цинкование - устойчиво к коррозии даже при повреждении поверхности
• Расстояние между ступеньками: 300 мм
• Тип ступеней: перфорированный профиль (С-образный), наглухо заклепан
• Боковые стенки: плоские, перфорированные - обеспечивают легкий доступ и вентиляцию
• Полезное сечение: 18 800 мм2 - позволяет размещать значительную массу кабелей без перегрузки
• Проектный ассортимент: рекомендован для системного подхода - совместим с фитингами OBO BETTERMANN

Совместимость и монтаж

Кабельный лестничный лоток 110x200x3000 мм, сталь 1.5мм (артикул LG 112 VS 3 FS) совместим со всеми комплектующими серии LG от OBO BETTERMANN: углы, тройники, переходы, кронштейны и крепления. Монтаж выполняется с помощью болтовых соединений или сварки на металлоконструкции. Учитывайте шаг крепления - не более 1,5–2 метров при равномерной нагрузке. Для вертикальной прокладки используйте специальные опоры и зажимы. Перфорированные стенки позволяют легко просверливать отверстия под выводы кабелей без дополнительных инструментов.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на АЭС и ядерных объектах
• Занесён в Реестр промышленной продукции РФ: 1367\3\2023
• Соответствует ГОСТ Р 50571.15-97 (IEC 60364-5-52): требования к прокладке кабелей в каналах и лотках
• Цинковое покрытие соответствует ISO 1461 - класс защиты Z275 (мин. 275 г/м² цинка)

Преимущества

• Высокая жёсткость за счёт толщины стали 1,5 мм и С-профиля ступеней - выдерживает большие нагрузки
• Наглухо заклепанные ступени исключают люфт и самопроизвольное выпадение
• Перфорация боковых стенок снижает вес, улучшает охлаждение и ускоряет монтаж кабелей
• Оцинковка по методу Сендзимира гарантирует долгий срок службы даже в агрессивной среде
• Системный характер - все элементы лотка и фитингов взаимозаменяемы, что упрощает масштабирование системы

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями (>100 C)
• Не рекомендуется для постоянного погружения в жидкости - хотя цинк устойчив, длительный контакт с водой может вызвать коррозию в местах повреждения покрытия
• Не следует использовать в качестве несущего элемента для оборудования - только для кабелей
• При использовании в химически активных средах (например, соляные испарения, кислоты) требуется дополнительная защита

Примеры использования

• Прокладка кабелей управления и питания на конвейерных линиях завода
• Интерьерная прокладка в распределительных пунктах подстанций
• Установка в тоннелях метро и железнодорожных путях
• Обустройство кабельных трасс на АЭС и объектах гособоронпрома
• Монтаж в производственных корпусах с высокой запылённостью

Практические советы

• При заказе учитывайте длину 3000 мм - при необходимости можно резать на участки до 1500 мм без потери прочности
• Для длинных трасс используйте компенсационные участки через каждые 20–30 метров - предотвращает деформацию при температурных колебаниях
• Перед монтажом проверьте целостность цинкового покрытия - при наличии царапин обработайте антикоррозийным составом
• При групповой прокладке кабелей соблюдайте минимальный радиус изгиба - не менее 5×высоты лотка (550 мм)
• Артикул LG 112 VS 3 FS и номер 6216404 - идентичны; при заказе указывайте оба для точного попадания в каталог
