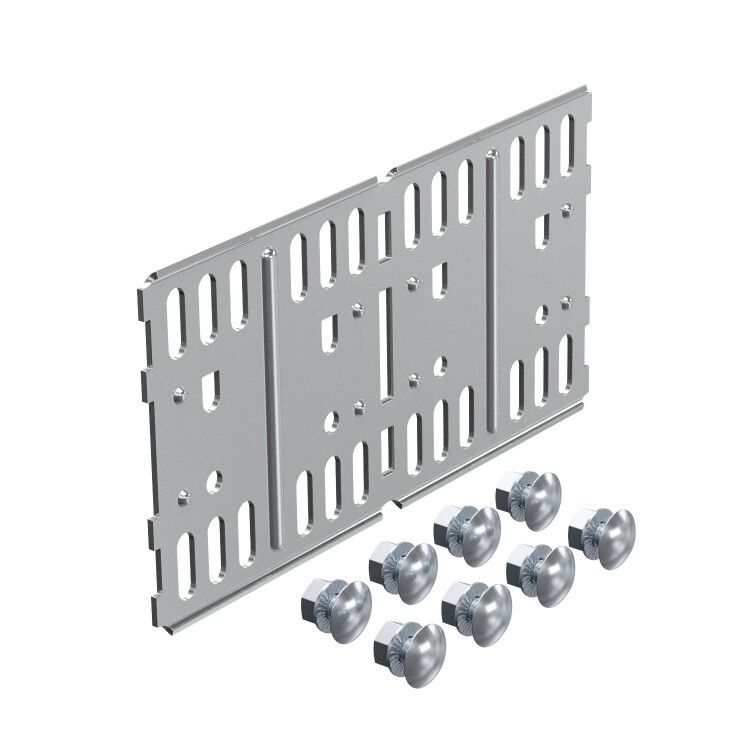

Соединитель кабельного листового лотка /угловой 110x200 (RLVL 110 FS) | 6067131 OBO Bettermann

Соединитель кабельного листового лотка угловой 110x200 мм (RLVL 110 FS) от OBO BETTERMANN предназначен для надёжного соединения угловых участков кабельных лотков с высотой стенки 110 мм. Продукт обеспечивает механическую прочность и долговечность при прокладке силовых и слаботочных сетей в промышленных условиях.

Назначение и область применения

Соединитель RLVL 110 FS используется для сборки угловых поворотов в системах кабельных лотков из листовой стали. Подходит для соединения двух лотков под прямым углом, сохраняя целостность трассы и доступ к кабелям. Применяется в цехах, на энергообъектах, в распределительных пунктах, где требуется жёсткая и устойчивая тракторная система прокладки кабелей.

Технические характеристики

• Высота кабельного лотка: 110 мм
• Габариты: 110×200 мм (высота × ширина)
• Тип соединения: винтовой - позволяет легко разбирать и собирать конструкцию
• Материал: сталь оцинкованная
• Толщина металла: 2 мм
• Покрытие: оцинкованное - защищает от коррозии в помещениях с повышенной влажностью
• Тип соединителя: угловой
• Артикул: RLVL 110 FS / 6067131

Совместимость и монтаж

Соединитель RLVL 110 FS совместим только с кабельными лотками OBO BETTERMANN серии с высотой боковой стенки 110 мм. Устанавливается на торцевые кромки лотков с помощью болтов и гаек, входящих в комплект. Для монтажа необходимы стандартные инструменты: ключ на 8–10 мм. Соединение выполняется без сварки - снижает время установки и исключает риск повреждения покрытия.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости, применяемым в промышленных электроустановках. Оцинкованное покрытие обеспечивает соответствие нормам по защите от воздействия окружающей среды в закрытых помещениях. Сертификация по ГОСТ и IEC реализуется через серию продуктов OBO BETTERMANN.

Преимущества

• Высокая жесткость благодаря толщине металла 2 мм - выдерживает нагрузки от заполненных кабелей
• Оцинкованное покрытие предотвращает ржавчину даже при длительном использовании
• Винтовое соединение позволяет проводить обслуживание и модификацию системы без демонтажа всего участка
• Совместимость с рекомендованным ассортиментом OBO BETTERMANN гарантирует точную посадку и герметичность стыка

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP и не рассчитана на прямое воздействие осадков
• Подходит только для лотков с высотой стенки 110 мм; несовместим с другими размерами (например, 50 мм или 150 мм)
• Не рекомендуется использовать в агрессивных химических средах - оцинковка не защищает от кислот и щелочей

Примеры использования

• Сборка углового перехода между горизонтальным и вертикальным лотком в цехе металлургического завода
• Формирование поворота трассы в распределительной комнате АЭС или ТЭЦ
• Прокладка кабелей в технологическом коридоре с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что края лотков ровные и не деформированы - иначе соединение будет неплотным
• Затягивайте винты равномерно, чтобы избежать перекоса лотка
• Для удобства сборки используйте одинаковые болты и гайки из комплекта - они подобраны по размеру и материалу
• Если лоток установлен в зоне с вибрацией, дополнительно закрепите соединитель контргайками
• RLVL 110 FS - часть стандартизованной системы OBO BETTERMANN; сочетание с другими элементами этой же серии минимизирует риски несоответствия
