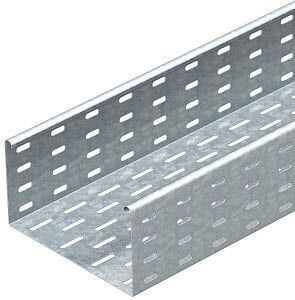

Кабельный листовой лоток перфорированный 110x550x3000 (MKS 155 FS) | 6060528 OBO Bettermann

Кабельный листовой лоток перфорированный 110x550x3000 мм сталь 1 мм от OBO BETTERMANN (артикул 6060528, тип MKS 155 FS) предназначен для прокладки силовых и слаботочных кабелей в промышленных объектах с повышенными требованиями к безопасности и долговечности. Лоток выполнен из оцинкованной стали, обеспечивает доступ к проводникам и соответствует требованиям Росатома.

Назначение и область применения

Этот перфорированный лоток используется для упорядоченной прокладки кабелей на предприятиях, в цехах, энергообъектах и других зонах с высокими требованиями к пожарной безопасности. Подходит для установки внутри помещений и в защищённых наружных условиях. Применяется там, где требуется быстрый доступ к кабелям для обслуживания, модернизации или диагностики.

Технические характеристики

• Габариты: ширина 110 мм, глубина 550 мм, длина 3000 мм
• Материал: сталь толщиной 1 мм с гальваническим цинковым покрытием
• Покрытие: оцинковка - защищает от коррозии, увеличивает срок службы
• Перфорация: перфорированные боковые стенки и монтажная перфорация по всей длине
• Полезное сечение: 60 300 мм2 - позволяет размещать значительную массу кабелей
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Комплектация: в комплекте один соединитель для стыковки лотков
• Тип системы: MKS 155 FS - серия от OBO BETTERMANN для средних нагрузок с высотой стенки 110 мм

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 155 FS от OBO BETTERMANN: углы, переходники, кронштейны и крышки. Монтажная перфорация позволяет фиксировать лоток болтами или хомутами к стенам, потолкам или опорным конструкциям. Соединитель в комплекте обеспечивает герметичный и прочный стык между секциями. Установка возможна как горизонтально, так и вертикально. Для сборки требуются стандартные инструменты: отвертки, ключи, сверло.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен для использования на объектах атомной энергетики
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Не выделяет токсичных веществ при нагреве, соответствует требованиям пожарной безопасности

Преимущества

• Перфорированные стенки обеспечивают естественную вентиляцию кабелей и снижают риск перегрева
• Цинковое покрытие предотвращает коррозию даже в помещениях с повышенной влажностью
• Высокая жёсткость конструкции (толщина 1 мм) выдерживает механические нагрузки и давление кабелей
• Удобство обслуживания: можно легко осмотреть и заменить кабели без демонтажа всего участка
• Совместимость с системой MKS 155 FS упрощает масштабирование проекта

Ограничения применения

• Не предназначен для постоянного нахождения под прямыми атмосферными осадками - требует защиты от воды при наружном использовании
• Не рекомендован для мест с частыми ударными нагрузками или вибрацией выше нормы - возможна деформация при некорректной фиксации
• Не следует использовать в контакте с агрессивными химическими средами (например, кислотами, щелочами) - оцинковка имеет ограниченную устойчивость
• Длина 3 метра - при длинных трассах необходимо предусмотреть промежуточные точки крепления каждые 1–1,5 м

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Распределение силовых кабелей в распределительных пунктах АЭС и тепловых станций
• Обустройство кабельных путей в серверных и коммуникационных шкафах
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в производственных корпусах

Практические советы

• При проектировании учтите посадочные размеры: ширина лотка 110 мм требует минимум 120 мм свободного места для установки с креплениями
• Используйте только оригинальные соединители и кронштейны OBO BETTERMANN - они гарантируют соответствие нагрузкам и герметичности
• Для длинных трасс (более 10 м) делайте температурные компенсационные зазоры между секциями
• Проверьте наличие лицензии Росатома перед закупкой - она обязательна для объектов ядерной отрасли
• При необходимости можно дополнительно укрепить лоток с помощью уголков или двойных креплений в зонах с высокой плотностью кабелей
