Разделительная полочка 110x3000 (TSG 110 FS) | 6062122 OBO Bettermann

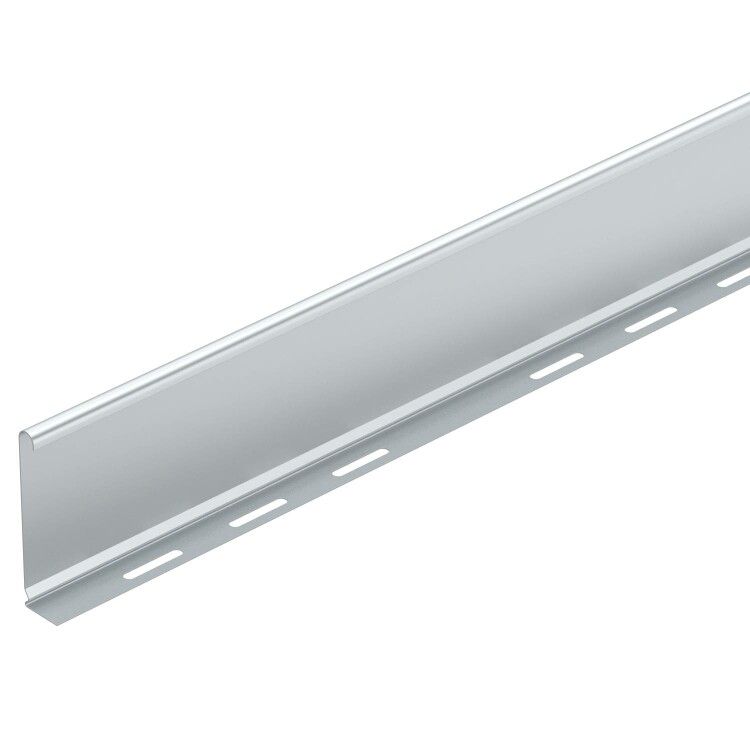

Разделительная полочка для лотка высота 110 мм длина 3000 мм TSG 110 FS - это металлический монтажный элемент от OBO Bettermann, предназначенный для организации и разделения кабелей внутри кабельных лотков. Артикул 6062122 обеспечивает надёжную фиксацию и совместим с большинством стандартных лотков, что делает TSG 110 FS универсальным решением для промышленной и инфраструктурной автоматизации.

Назначение и область применения

Разделительная полочка TSG 110 FS используется для создания внутренних перегородок в кабельных лотках. Она позволяет отделить силовые кабели от слаботочных, организовать группы кабелей по функциональному назначению или предотвратить переплетение проводов. Применяется в системах распределения электроэнергии на заводах, в центрах обработки данных, на транспорте, в жилых комплексах и других объектах с плотной кабельной трассой.

Технические характеристики

• Высота: 110 мм - создаёт достаточное вертикальное пространство для группировки кабелей;
• Длина: 3000 мм - соответствует стандартным длинам кабельных лотков, не требует резки при установке;
• Материал: сталь с оцинкованным покрытием - защищена от коррозии, подходит для помещений с повышенной влажностью и промышленной средой;
• Толщина материала: 0,75 мм - оптимальная прочность при минимальном весе;
• Тип профиля: L-образный - обеспечивает устойчивую посадку на дне лотка и удержание кабелей с боковой стороны;
• Тип крепления: винтовой - фиксируется саморезами через перфорированные отверстия;
• Монтажная перфорация: да - отверстия расположены равномерно для точного крепления к основанию лотка;
• Совместимость с лотками: да - работает с лотками OBO и другими стандартными моделями с аналогичным шагом крепления.

Совместимость и монтаж

TSG 110 FS совместим со всеми лотками, имеющими стандартный шаг крепления и ширину, позволяющую установить полочку по центру или вблизи стенки. Для монтажа используйте саморезы подходящего диаметра (обычно M4–M5) и длиной 8–12 мм. Установка выполняется на дно лотка: выровняйте полочку, просверлите отверстия (при необходимости) и закрутите винты. Перфорация позволяет легко регулировать положение без дополнительных крепёжных деталей. Не рекомендуется использовать с лотками, где внутренняя высота меньше 110 мм - полочка будет задевать крышки или другие элементы системы.

Безопасность и стандарты

OBO Bettermann соблюдает европейские нормы безопасности IEC 61537 и DIN VDE 0298 для кабельных систем. Материал соответствует требованиям к электробезопасности и не содержит вредных веществ. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при контакте с медью или алюминием. Полочка не является несущим элементом - не применяется для подвеса оборудования или значительных нагрузок.

Преимущества

• Увеличивает безопасность кабельной трассы за счёт разделения потоков;
• Облегчает обслуживание и поиск повреждённых участков;
• Не требует специальных инструментов для установки;
• Оцинкованное покрытие продлевает срок службы в агрессивных условиях;
• Готовый размер 3 метра исключает необходимость резки и подгонки на месте.

Ограничения применения

• Не предназначен для использования вне кабельных лотков - не служит самостоятельной конструкцией;
• Не рассчитана на механические нагрузки свыше 5 кг/м - не подходит для подвешивания тяжёлых устройств;
• Не совместим с лотками, у которых внутренняя высота менее 110 мм;
• Оцинкованное покрытие не гарантирует долговечность в постоянном контакте с химически активными жидкостями (например, кислотами, щелочами);
• Не следует применять в зонах с частыми вибрациями без дополнительной фиксации.

Примеры использования

• Разделение силовых кабелей 400 В и сигнальных линий управления в панелях автоматики;
• Организация кабелей связи, Ethernet и видеонаблюдения в одном лотке с питанием;
• Формирование отдельных каналов для кабелей в конвейерных системах на пищевых производствах;
• Частичная изоляция кабелей в многожильных трассах на объектах ЖКХ и метро.

Практические советы

• Перед монтажом проверьте внутреннюю высоту лотка - она должна быть минимум на 10–15 мм больше высоты полочки (110 мм), чтобы крышка свободно закрывалась;
• Используйте антикоррозийные смазки на винтах при монтаже в сырых помещениях;
• При использовании нескольких полочек в одном лотке сохраняйте равные интервалы между ними - это улучшает теплоотвод и доступ к кабелям;
• TSG 110 FS поставляется в упаковке по 3 штуки - планируйте заказ с учётом длины всей трассы; один комплект покрывает до 9 метров при установке с шагом 3 м;
• Артикул 6062122 и модель TSG 110 FS - это одно и то же изделие; при заказе указывайте оба значения для точного попадания в каталог.
