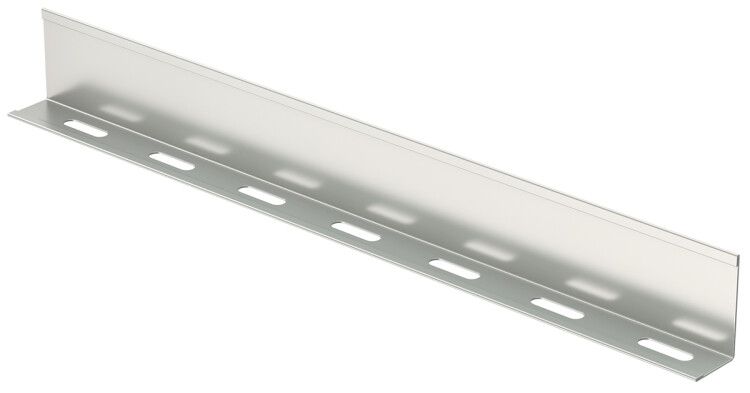

Перегородка разделительная h=100мм L3000 | CLM50D-RP-100-30 IEK

Перегородка разделительная высота 100 мм длина 3000 мм от IEK (ИЭК), артикул clm50d-rp-100-30, предназначена для физического разделения внутреннего пространства металлического кабельного лотка - например, чтобы отделить силовые кабели от информационных, предотвращая электромагнитные наводки.

Назначение и область применения

Перегородка разделительная высота 100 мм длина 3000 мм используется внутри металлических кабельных лотков для разделения каналов с разными типами проводки: силовая, телекоммуникационная, управляющая, низковольтная. Применяется в системах распределения электроэнергии и связи в зданиях, на производствах, в серверных помещениях, на объектах ЖКХ и промышленной автоматизации. Установка перегородки снижает риск помех между кабелями, соответствует требованиям ПУЭ и ГОСТ Р 50571.

Технические характеристики

• Высота: 95 мм (реальная, близкая к заявленным 100 мм - допуск по производству)
• Длина: 3000 мм
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм
• Форма профиля: L-образный, обеспечивает жесткую вертикальную стенку
• Покрытие: гальваническое цинкование, устойчиво к коррозии
• Цвет: серый
• Тип крепления: винтовой - через предварительно выполненные отверстия
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Монтажная перфорация: да - отверстия для крепления болтами M4–M6

Совместимость и монтаж

Перегородка разделительная совместима со всеми основными моделями металлических лотков IEK и аналогичных производителей с шагом крепления 80–100 мм. Монтируется внутрь лотка перпендикулярно его оси. Для установки используются саморезы или болты, которые вставляются в заранее просверленные отверстия по всей длине перегородки. Крепление выполняется снаружи лотка - доступ к болтам сохранён даже после укладки кабелей. Перегородка не требует сварки или специальных инструментов.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали и L-форме профиля
• Защита от коррозии - цинкование по методу Сендзимира гарантирует долговечность в агрессивных средах
• Готовые отверстия для быстрого крепления - экономят время монтажа
• Совместимость с большинством стандартных лотков - не требуется адаптеров
• Не требует обслуживания - срок службы 20 лет без замены

Ограничения применения

• Не предназначен для использования вне металлических лотков - не является самостоятельной конструкцией
• Не рекомендуется применять в условиях постоянного контакта с открытым пламенем или температурой выше +70 C
• Подходит только для лотков с шириной внутреннего пространства ≥ 150 мм - иначе невозможно установить перегородку с зазором
• Не обеспечивает герметичность - не применяется там, где нужна IP-защита

Примеры использования

• Разделение силового и сетевого кабеля в серверной комнате
• Раздельная трассировка питания и управления на конвейере
• Обособление кабелей CCTV и Ethernet в одной шахте здания
• Монтаж в промышленном щите с комбинированной проводкой

Практические советы

• Выбирайте перегородку, когда в лотке будет проходить минимум два типа кабелей с разными классами напряжения - это обязательное требование ПУЭ
• Проверьте внутреннюю ширину лотка перед заказом: минимальная рабочая ширина - 150 мм, иначе перегородка не войдёт
• Для длинных участков используйте несколько перегородок clm50d-rp-100-30, закрепляя каждую через 1–1,5 метра
• Закручивайте крепёж равномерно - перекос перегородки может повредить изоляцию кабелей при последующей укладке
• Артикул clm50d-rp-100-30 - единственный в линейке IEK с такой длиной; для других длин потребуются другие модели
