Лоток листовой перфорир. 100х400 L3000 сталь 1.5мм ESCA 7 IEK CLP10-100-400-150-3

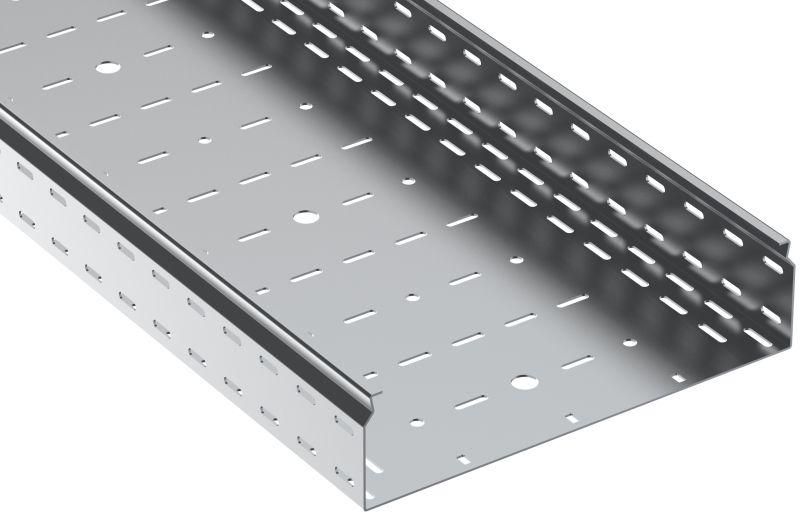

Лоток перфорированный ESCA 7 100х400х3000-1,5 сталь 1,5 мм - это прочный металлический кабельный канал из оцинкованной стали, предназначенный для прокладки силовых и слаботочных проводов в промышленных и энергетических объектах. Бренд IEK и артикул clp10-100-400-150-3 указывают на серию ESCA 7, созданную для надежной работы в агрессивных условиях.

Назначение и область применения

Лоток перфорированный ESCA 7 100х400х3000-1,5 сталь 1,5 мм используется для укладки кабелей в помещениях и на открытых участках промышленных объектов: заводы, насосные станции, нефтеперерабатывающие комплексы, энергообъекты. Подходит для силовых и слаботочных систем - от питания оборудования до сигнализации и управления. Перфорация позволяет легко фиксировать кабели хомутиками и обеспечивает естественную вентиляцию.

Технические характеристики

• Размеры: ширина 100 мм, высота 400 мм, длина 3000 мм
• Материал: сталь с толщиной 1,5 мм
• Покрытие: горячее цинкование - защищает от коррозии в сыром воздухе и агрессивной среде
• Цвет: 7047 (серый матовый, соответствует RAL)
• Перфорация: есть на дне и боковых стенках - для крепления кабелей и монтажа кронштейнов
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Исполнение: без соединительного элемента - требует установки дополнительных деталей для стыковки

Совместимость и монтаж

Лоток перфорированный ESCA 7 100х400х3000-1,5 сталь 1,5 мм совместим только с крышками для лотков толщиной 1,5–2,0 мм (например, крышка серии ESCA 7). Для соединения между собой требуется использовать пластину соединительную усиленную CLM50D-PSU - она обеспечивает жесткую и герметичную стыковку. Монтаж осуществляется на кронштейны или крепежные профили через перфорацию. Учитывайте посадочные размеры: внутренняя ширина 98 мм, что важно при выборе крепежа и кабельных зажимов.

Безопасность и стандарты

Лоток соответствует требованиям безопасности для промышленного электрооборудования. Огнестойкость подтверждена испытаниями на воспламеняемость. Цинковое покрытие снижает риск возникновения коррозионных процессов, которые могут повредить изоляцию кабелей. Продукция изготовлена в соответствии с ГОСТ и техническими условиями IEK для промышленных лотков.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм - выдерживает нагрузки от кабелей и внешних воздействий
• Оцинковка гарантирует долговечность даже в условиях повышенной влажности
• Перфорация на всех сторонах упрощает монтаж и последующую модификацию трассы
• Универсальная форма - подходит как для вертикальных, так и для горизонтальных трасс
• Совместимость с другими элементами серии ESCA 7 - можно собирать целые системы без замены комплектующих

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем - хотя огнестойкий, он не является противопожарным экраном
• Требует обязательного использования крышки при прокладке в местах с возможностью попадания воды, пыли или посторонних предметов
• Не рекомендован для использования в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• Без соединительного элемента - нельзя монтировать в одиночку; обязательно нужна пластина CLM50D-PSU для стыковки

Примеры использования

• Прокладка кабелей питания и управления на конвейерной линии завода
• Кабельная трасса в подвале тепловой станции с высокой влажностью
• Подвесная система для слаботочных кабелей (сети связи, CCTV) в производственном корпусе
• Обустройство распределительных щитовых комнат с плотной укладкой кабелей

Практические советы

• При заказе убедитесь, что выбрана правильная длина - 3 метра - и подходящая ширина/высота для количества кабелей
• Для длинных трасс используйте минимум два соединительных элемента CLM50D-PSU на каждые 6–8 метров
• Фиксируйте лоток кронштейнами с шагом не более 1,5 м - особенно при заполнении на 70% и выше
• Проверьте соответствие крышки толщине лотка: для этого экземпляра (1,5 мм) нужны именно крышки для 1,5–2,0 мм
• При работе в холодных регионах учтите, что оцинковка сохраняет защитные свойства при температуре от –40C до +60C
