Разделитель для лотка H=100мм L3000 Промрукав PR16.0612 Строитель

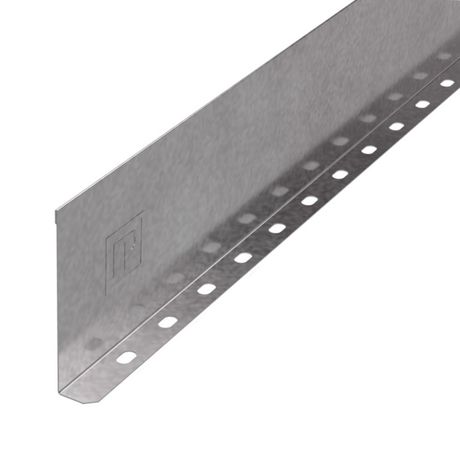

Разделитель для лотка 100х3000 мм от ПРОМРУКАВ (арт. pr16.0612) - стальной элемент для физического разделения кабелей в кабельных лотках, обеспечивающий безопасную и организованную прокладку силовых и слаботочных сетей. Изделие выполнено из оцинкованной стали с долговечным защитным покрытием, устойчивым к коррозии.

Назначение и область применения

Разделитель для лотка 100х3000 мм используется для разделения кабелей различного назначения внутри кабельных лотков: например, силовые провода от слаботочных (сетевые, телекоммуникационные, сигнальные). Подходит для установки как в перфорированных, так и в глухих лотках. Применяется в промышленных объектах, АЗС, энергообъектах, серверных помещениях, на заводах и в распределительных пунктах.

Технические характеристики

• Габариты: 100 × 3000 мм - высота перегородки 98 мм, длина 3 метра;
• Материал: сталь оцинкованная, покрытие нанесено по методу Сендзимира - равномерный слой цинка толщиной 10–22 мкм;
• Форма профиля: L-образный - обеспечивает жёсткую вертикальную перегородку;
• Цвет: серый - соответствует цвету большинства металлических лотков;
• Климатическое исполнение: УХЛ2 - допускает работу в закрытых помещениях и под навесом при температуре от -80C до +150C;
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при повышенных температурах;
• Крепление: винтовое - через предварительно просверленные отверстия;
• Монтажная перфорация: есть - готовые отверстия для фиксации болтами к основанию лотка.

Совместимость и монтаж

Разделитель для лотка 100х3000 мм совместим со всеми типами кабельных лотков шириной 100 мм, включая перфорированные и глухие модели от производителей, использующих стандартизованные габариты. Монтируется с помощью саморезов или болтов через перфорацию в нижней части перегородки. Для надёжной фиксации рекомендуется использовать крепёж с шайбой и антивибрационными вставками при вибрационных нагрузках. Длина 3 метра позволяет устанавливать один разделитель на весь участок трассы без стыков.

Безопасность и стандарты

Изделие соответствует требованиям безопасности при работе с кабелями в условиях повышенной температуры и влажности. Огнестойкость обеспечивается за счёт стального основания и отсутствия горючих компонентов. Цинковое покрытие по методу Сендзимира повышает коррозионную стойкость, продлевая срок службы в агрессивных средах. Соответствует ГОСТ Р 50571.5.52 и IEC 61439-6 для систем кабельных путей.

Преимущества

• Высокая механическая прочность благодаря стальному L-профилю - не деформируется под весом кабелей;
• Защита от коррозии - цинкование по методу Сендзимира гарантирует долгий срок службы даже в условиях повышенной влажности;
• Удобство монтажа - готовая перфорация исключает необходимость сверления;
• Совместимость с любыми лотками 100 мм - универсальное решение без необходимости адаптации;
• Поддержка нормативов по разделению кабелей - снижает риск помех и нарушений ЭМИ.

Ограничения применения

• Не предназначена для наружной эксплуатации под открытым небом - климатическое исполнение УХЛ2 не рассчитано на постоянное воздействие осадков и прямого солнца;
• Не подходит для лотков шириной более 100 мм - требует точного совпадения габарита;
• Не применяется в качестве несущего элемента - не выдерживает внешние нагрузки, кроме собственного веса и кабелей;
• Не рекомендуется для использования в средах с химически активными парами (например, кислоты, щёлочи) - цинк может подвергнуться химической коррозии.

Примеры использования

• Разделение питания насосов и управления автоматикой на промышленном конвейере;
• Изолирование силового кабеля от Ethernet и видеокамер в серверной комнате;
• Обеспечение разделения кабелей в распределительном щите с лотком 100×100 мм;
• Прокладка кабелей в тоннеле подстанции с высокой влажностью и возможными перепадами температур.

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - она должна точно соответствовать 100 мм; если лоток немного уже, разделитель может не войти;
• При использовании в местах с вибрацией (например, рядом с двигателями) используйте болты с пластиковыми втулками или контргайки;
• Длинные разделители (3 м) лучше крепить минимум в трёх точках - по краям и в центре - чтобы избежать прогиба;
• При комбинировании нескольких разделителей в одном лотке оставляйте зазор между ними не менее 50 мм для удобства прокладки и обслуживания кабелей;
• При замене старого разделителя - снимите кабели, затем открутите крепёж, не повредив покрытие - цинк легко повредить острыми инструментами.
