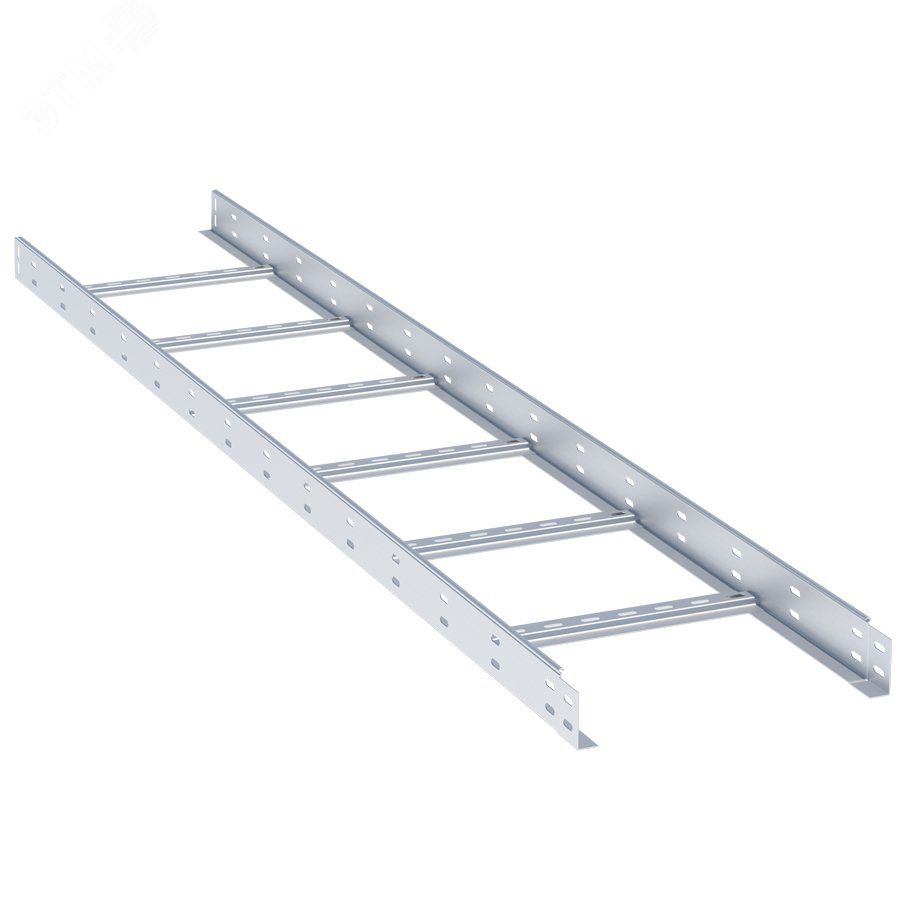

Лоток лестничный 100х300х3000-1,5 мм | LT100300-1,5 EKF

Лоток лестничный 100х300х3000 1,5 мм от EKF - это прочная металлическая конструкция для открытой прокладки кабелей и проводов в промышленных и коммерческих объектах. Благодаря сварной фиксации, горячему цинкованию и повышенной несущей способности, этот лоток надежно служит в условиях нагрузок и агрессивной среды, обеспечивая долгосрочную безопасность и удобство обслуживания.

Назначение и область применения

Лоток лестничный 100х300х3000 1,5 мм предназначен для прокладки силовых, контрольных и информационных кабелей при открытой электропроводке. Подходит для установки в производственных помещениях, на заводах, в энергообъектах, торговых центрах и других зданиях с высокими требованиями к надежности кабельных трасс. Применяется там, где требуется частый доступ к кабелям для ремонта, модернизации или проверки состояния.

Технические характеристики

• Размеры: ширина 100 мм, высота 300 мм, длина 3000 мм
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при минимальном весе
• Материал: сталь - высокопрочная основа, выдерживающая механические нагрузки
• Покрытие: горячий цинк - защищает от коррозии даже в сырых и агрессивных средах
• Тип ступени: перфорированный профиль - снижает массу, улучшает теплоотвод и упрощает крепление кабелей
• Расстояние между перекладинами: 300 мм - гарантирует равномерное распределение нагрузки
• Полезное сечение: 9800 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Фиксация ступеней: сварная - исключает ослабление соединений при вибрациях и нагрузках
• Тип бокового профиля: открытый - обеспечивает легкий доступ к кабелям и свободную циркуляцию воздуха
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени, соответствует требованиям пожарной безопасности
• Гарантия: 36 месяцев - подтверждает качество производства и материалов

Совместимость и монтаж

Лоток лестничный 100х300х3000 1,5 мм совместим с аксессуарами серии EKF-M-Line: углы, переходники, муфты, кронштейны и крышки. Устанавливается на кронштейнах, подвесах или крепится к стенам/потолкам с помощью болтовых соединений. Для длинных трасс (более 10 м) рекомендуется использовать компенсаторы и опоры через каждые 2–3 метра. Лоток рассчитан на работу при температуре от -40C до +50C. Не требует специальных инструментов для сборки - достаточно гаечных ключей и уровня.

Безопасность и стандарты

Лоток лестничный 100х300х3000 1,5 мм соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности РФ. Горячее цинкование соответствует ISO 1461. Сертификаты на продукцию подтверждают соответствие требованиям к огнестойкости и электробезопасности. Конструкция не содержит токсичных покрытий и безопасна для окружающей среды.

Преимущества

• Высокая несущая способность - поддерживает тяжелые пакеты кабелей без прогиба
• Удобный доступ к кабелям - не нужно демонтировать весь лоток для обслуживания
• Естественная вентиляция - предотвращает перегрев кабелей благодаря открытой конструкции
• Долговечность - цинковое покрытие защищает от ржавчины в течение всего срока службы
• Масштабируемость - легко расширить трассу за счет широкого ассортимента элементов EKF-M-Line

Ограничения применения

Не предназначена для прокладки в местах постоянного контакта с химически активными жидкостями (например, кислоты, щелочи). Не следует применять в условиях, где возможны ударные нагрузки выше допустимых (например, вблизи работающего оборудования с сильной вибрацией без амортизации). Недопустимо использование в качестве несущего элемента для тяжелых механизмов - только для кабелей. Не рекомендуется монтировать в условиях температуры ниже -40C без предварительной проверки хрупкости стали.

Примеры использования

• Прокладка силовых кабелей на производственном участке с несколькими станками
• Кабельная трасса в административном корпусе для питания серверов и освещения
• Обвязка кабелей в подземных парковках с высокой влажностью
• Электроснабжение конвейерных линий на пищевых предприятиях
• Запуск новой системы видеонаблюдения с одновременным расширением существующей трассы

Практические советы

• При расчете количества кабелей учитывайте полезное сечение 9800 мм2 - не заполняйте более чем на 60%, чтобы обеспечить теплоотвод
• Для вертикальных участков используйте дополнительные крепления через каждые 1,5 м
• При соединении нескольких лотков соблюдайте точность выравнивания - отклонение более 2 мм может затруднить прокладку кабелей
• Проверьте посадочные места перед монтажом: лоток имеет открытый профиль, поэтому важно правильно выбрать кронштейны и болты
• При работе в холодном климате убедитесь, что все крепежные детали также имеют антикоррозийное покрытие
• Артикул lt100300-1,5 - это базовый размер; для сложных трасс используйте другие размеры и аксессуары из серии EKF-M-Line
