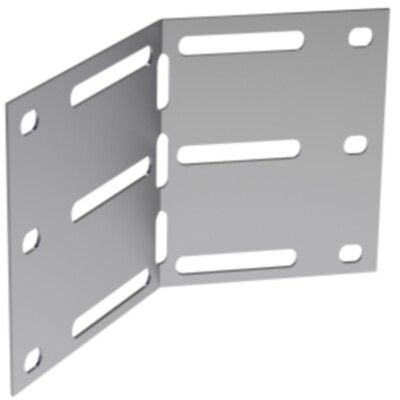

Соединитель угловой H 150 мм | UHH050 DKC ДКС

Соединитель угловой H 150 мм DKC - это надёжный компонент для сборки кабельных трасс из лотков серии U5 Combitech, обеспечивающий жёсткий поворот под любым углом. Применяется там, где требуется сохранить целостность и безопасность кабельной сети при изменении направления трассы.

Назначение и область применения

Соединитель угловой H 150 мм DKC предназначен для соединения двух участков кабельного лотка под углом, обеспечивая плавный переход трассы. Подходит для систем, требующих изменения направления - например, при проходе через перегородки, колонны или при обходе оборудования. Используется в промышленных объектах: цехах, энергообъектах, транспортных узлах, автоматизированных линиях.

Технические характеристики

• Высота кабеленесущей системы: 150 мм - соответствует стандартной высоте борта лотков серии U5 Combitech
• Тип соединения: винтовой - фиксация болтами и гайками, позволяет демонтировать без повреждений
• Исполнение: угловое - обеспечивает поворот трассы под заданным углом
• Материал корпуса: нержавеющая сталь - устойчивость к коррозии, механическим нагрузкам и агрессивным средам
• Покрытие: оцинковка - дополнительно защищает поверхность от воздействия влаги и химических веществ
• Огнестойкость: да - выдерживает температурные нагрузки, не распространяет горение
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает в условиях повышенной влажности, перепадов температур, в том числе в холодных помещениях и на открытых площадках
• Цвет: серый - стандартизированная окраска для единообразия системы

Совместимость и монтаж

Соединитель угловой H 150 мм DKC совместим исключительно с кабельными лотками серии U5 Combitech с высотой борта 150 мм. Для установки используются болты М6×16 (код СМ010616) и гайки М6 (код СМ100600). Перфорация на корпусе уже выполнена - достаточно совместить отверстия с лотком и затянуть крепёж. Шарнирное устройство позволяет регулировать угол соединения до необходимого значения перед фиксацией. Не рекомендуется использовать с лотками других серий или высотой борта отличной от 150 мм.

Безопасность и стандарты

Соединитель угловой H 150 мм DKC соответствует требованиям по огнестойкости и климатическому исполнению, что делает его пригодным для применения в зонах с повышенными требованиями к безопасности. Наличие покрытия и материала из нержавеющей стали гарантирует долговечность даже в агрессивных средах. Сертификация по климатическим классам ОМ2/У2/УХЛ2/ХЛ2 подтверждает работоспособность в широком диапазоне условий окружающей среды.

Преимущества

• Высокая механическая прочность благодаря материалу из нержавеющей стали
• Стандартная перфорация снижает время монтажа - не требуется сверление
• Огнестойкость повышает уровень пожарной безопасности трассы
• Устойчивость к коррозии и внешним факторам продлевает срок службы
• Гибкость угла соединения позволяет адаптировать трассу под сложную планировку

Ограничения применения

• Не подходит для лотков с высотой борта менее или более 150 мм
• Не предназначается для использования в качестве основного несущего элемента - только для соединения готовых лотков
• Работает только в составе системы U5 Combitech; несовместим с другими сериями
• Запрещено применение в условиях постоянного погружения в жидкость - хотя IP-класс не указан, материалы не рассчитаны на длительное подводное использование

Примеры использования

• Переход кабельной трассы с вертикального участка на горизонтальный в производственном цехе
• Обход технологического оборудования с жёсткими габаритами
• Сборка распределительных щитовых комнат с ограниченным пространством
• Прокладка кабелей в наружных канализационных коллекторах с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - 150 мм - чтобы избежать люфта и неплотного соединения
• Используйте только указанные крепёжные элементы: болты М6×16 и гайки М6 - другие размеры могут повредить резьбу или не обеспечить достаточную жёсткость
• При необходимости точной регулировки угла - закрепите один конец, затем медленно поверните второй до нужного положения, после чего затяните все болты равномерно
• Проверяйте состояние оцинкованного слоя при хранении - при повреждении покрытия рекомендуется обработать кромки антикоррозийным составом
• Соединитель угловой H 150 мм DKC - часть единой системы U5 Combitech; для полной совместимости используйте остальные элементы этой же серии
